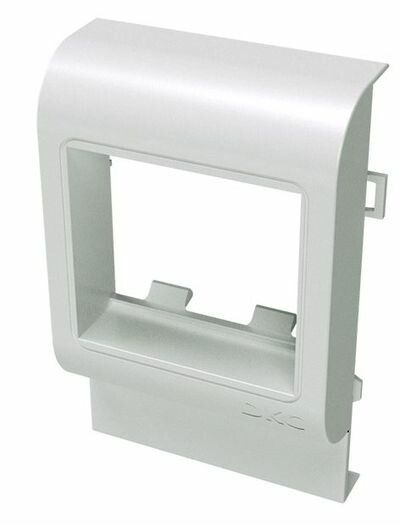

Рамка-суппорт Brava PDA-BN 80, 2 модуля, IP40 DKC (ДКС) 10443

Рамка-суппорт под 2 модуля PDA-BN 80 от DKC (ДКС) - это компактный установочный элемент для монтажа двух модулей внутри кабель-канала серии In-liner Classic. Артикул 10443 обеспечивает надежное фиксирование устройств в скрытой проводке, сохраняя эстетичный вид трассы.

Назначение и область применения

Рамка-суппорт под 2 модуля PDA-BN 80 предназначена для установки внутрь пластиковых кабель-каналов серии In-liner Classic. Она служит основой для крепления двух модульных устройств - например, выключателей, розеток или других элементов управления. Подходит для интерьеров офисов, квартир и общественных помещений, где важна невидимость проводки и чистый внешний вид.

Технические характеристики

• Тип изделия: рамка-суппорт
• Количество постов и отсеков: 2 (для установки двух модулей)
• Ширина: 80 мм - соответствует стандартному шагу двухмодульных устройств
• Габаритные размеры: 43×43×45 мм - компактная форма для плотной укладки в канал
• Материал: АБС-пластик - ударопрочный, устойчив к царапинам и деформациям
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Цвет: белый - совместим с классическими кабель-каналами
• Покрытие: глянцевое декоративное - легко моется, не теряет внешний вид
• Ориентация монтажа: вертикальная - используется в стандартных вертикальных каналах
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным климатом, включая холодные зимние условия
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA-BN 80 совместима исключительно с кабель-каналами серии In-liner Classic. Монтаж осуществляется путём вставки в канал и последующего защелкивания - без винтов и инструментов. После установки рамки в неё вставляются два модуля (например, двойная розетка или комбинация выключатель + розетка). Размеры рамки обеспечивают точную посадку в канал шириной 80 мм. Для работы требуется наличие готового кабель-канала; самостоятельная установка в стену невозможна.

Безопасность и стандарты

Рамка-суппорт соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Климатическое исполнение УХЛ4 позволяет использовать изделие в условиях комнатной температуры и сезонных колебаний до –25 C.

Преимущества

• Безвинтовое крепление - быстрая установка и замена без инструментов
• Высокая механическая прочность АБС-пластика - долговечность даже при частом обслуживании
• Глянцевое покрытие - маскирует следы эксплуатации и легко протирается
• Эстетическая совместимость - идеально сочетается с белыми кабель-каналами In-liner Classic
• Поддержка двух модулей - экономия места и упрощение распределения проводки

Ограничения применения

• Не предназначен для открытого монтажа - работает только внутри кабель-канала
• IP40 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях (ванная, кухня без дополнительной защиты)
• Совместим только с продукцией серии In-liner Classic - не подходит для каналов других производителей или типов
• Фиксирует только модули с шириной 40 мм каждый - не подходит для одиночных широких устройств

Примеры использования

• Установка двойной розетки в кабель-канале в офисном коридоре
• Монтаж выключателя света и розетки рядом с рабочим столом в квартире
• Скрытое размещение модулей управления в системах умного дома внутри потолочных каналов
• Обновление старой проводки без вскрытия штукатурки - рамка вставляется в существующий канал

Практические советы

• Перед монтажом проверьте внутреннюю ширину кабель-канала - она должна точно соответствовать 80 мм
• Не используйте силу при защелкивании - если рамка не встаёт, возможно, канал деформирован или не из серии In-liner Classic
• При необходимости замены модулей - просто выньте устройство, рамка остаётся на месте
• Для защиты от пыли в местах с высокой запылённостью рекомендуется дополнительно закрывать канал крышкой
• Артикул 10443 - единственный подходящий вариант для двухмодульных решений в рамках серии BRAVA
