Короб с направляющими | 01781 DKC TA-GN 80х40 ДКС

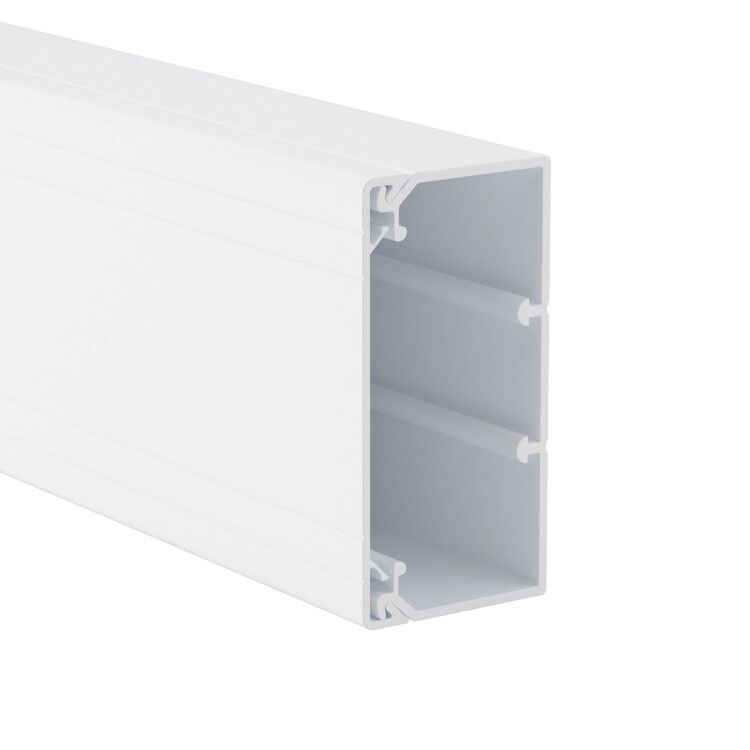

Кабель-канал DKC In-liner Classic 01781 - это прямоугольный пластиковый канал 80×40 мм с крышкой и двумя направляющими для установки разделителей. Он предназначен для упорядоченного и безопасного монтажа электропроводки внутри помещений, обеспечивая легкий доступ к кабелям при обслуживании. Материал - ПВХ, цвет - чисто-белый, длина - 2 метра.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01781 используется для скрытой прокладки силовых и слаботочных кабелей в помещениях с нормальной влажностью. Подходит для монтажа на стенах, потолках и других вертикальных/горизонтальных поверхностях. Благодаря наличию двух направляющих, в одном канале можно раздельно разместить кабели различного назначения - например, питание и управление, что снижает риск помех. Применяется в офисах, жилых домах, административных зданиях, на производстве для организации внутренней проводки.

Технические характеристики

• Габариты: 80 × 40 мм (ширина × высота)
• Полезное сечение: 2645 мм2 - достаточное для прокладки нескольких кабелей одновременно
• Материал: ПВХ (поливинилхлорид) - устойчив к коррозии, химически инертен
• Цвет: чисто-белый, матовая поверхность без покрытия
• Длина одного элемента: 2 метра
• Конструкция: прямоугольная, симметричная
• Количество отсеков: один (но с возможностью установки двух разделителей)
• Напряжение пробоя: более 2500 В - обеспечивает электроизоляцию даже при случайном контакте
• Пожаробезопасность: материал не распространяет горение
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях
• Ударопрочность: уровень 6 - выдерживает механические нагрузки при обычном монтаже и эксплуатации

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01781 оснащен системой защелкивающегося крепления: крышка вставляется внутрь бортиков канала и фиксируется без инструментов. Для крепления к стене предусмотрена перфорация - отверстия позволяют использовать саморезы или дюбели. Соединители в комплекте обеспечивают герметичное и прочное стыкование участков канала. Направляющие расположены параллельно друг другу и предназначены для установки двух разделительных перегородок (не входят в комплект, но совместимы с другими изделиями серии In-liner Classic).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях. Материал ПВХ не поддерживает горение, что снижает риск возгорания при перегреве кабелей. Напряжение пробоя выше 2500 В гарантирует изоляционную целостность при случайных контактах. Климатическое исполнение УХЛ4 указывает на соответствие ГОСТ 15150 для работы в условиях с температурой от −25C до +40C и относительной влажностью до 98%. Защитная плёнка на поверхности предотвращает царапины при транспортировке и монтаже - её следует удалить после окончательной установки.

Преимущества

• Две направляющие позволяют организовать раздельные трассы для разных типов кабелей (например, сеть и питание) без дополнительных коробов
• Закрывающаяся крышка легко снимается и возвращается - удобно для проверки, модификации или ремонта проводки
• Перфорация по всей длине упрощает крепление к любому основанию - бетону, гипсокартону, дереву
• Белый цвет хорошо сочетается с интерьерами, не требует дополнительной отделки
• Высокая ударопрочность и стабильность формы при изменении температуры

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия УФ-лучей и экстремальных температур ниже −25C
• Не рекомендуется для прокладки кабелей с рабочим напряжением свыше 1000 В без дополнительной защиты
• Не подходит для мест с постоянным механическим воздействием (например, на полу в проходных зонах)
• Разделители и соединители необходимо приобретать отдельно - они не входят в базовый комплект

Примеры использования

• Прокладка групповой сети питания и LAN-кабелей в офисе - два типа сигналов в одном канале, разделены перегородками
• Монтаж проводки в квартире: свет, розетки и сигнализация - все в одном месте, без штробления стен
• Обустройство распределительных щитов: кабели от автоматов выводятся в канал, чтобы не запутались
• Подключение оборудования на производстве: кабели управления и питания ведутся вдоль станков, сохраняя чистоту и безопасность

Практические советы

• Перед монтажом убедитесь, что полезное сечение 2645 мм2 достаточно для всех кабелей - не перегружайте канал
• При использовании разделителей устанавливайте их до прокладки кабелей - потом будет сложно
• Снимите защитную плёнку сразу после завершения монтажа - она теряется при долгом воздействии пыли и влаги
• Для длинных трасс используйте комплектные соединители - они обеспечивают плотное прилегание и исключают проседание
• По возможности располагайте канал так, чтобы крышка была обращена вниз - это снижает риск попадания пыли внутрь
• Проверьте совместимость разделителей с серийным номером In-liner Classic - другие модели могут не подходить
