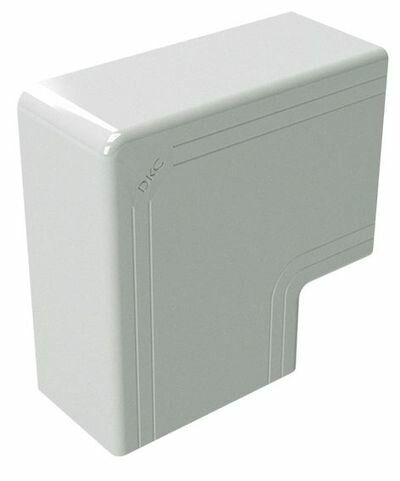

Угол плоский Г-образный 80x40 NPAN IN-Liner - 01740 ДКС

Угол плоский Г-образный 80х40 для кабель-канала от бренда DKC (ДКС), артикул 01740, предназначен для формирования угловых переходов в кабельной трассе из мини-коробов серии In-liner Classic. Он обеспечивает аккуратное соединение горизонтальных и вертикальных участков канала, сохраняя целостность проводки и эстетичный вид.

Назначение и область применения

Угол используется для изменения направления кабельной трассы под прямым углом - например, когда необходимо вывести провода от потолка к стене или от стены к полу. Подходит для внутренней прокладки в помещениях с нормальной влажностью и температурой. Применяется в офисах, квартирах, школах, административных зданиях там, где требуется скрытая и аккуратная организация кабельных путей.

Технические характеристики

• Форма: Г-образный, плоский, симметричный
• Габариты: ширина 80 мм, глубина 40 мм
• Угол изгиба: 90°
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не герметичен против воды
• Цвет: чисто-белый - соответствует цвету всех элементов серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата внутри отапливаемых помещений
• Количество вводов: 2 - один вход с каждой стороны
• Количество отсеков: 1 - одиночная камера для проводов
• Количество крышек: 1 - одна цельная крышка, фиксирующаяся встроенным способом
• Монтажная перфорация: есть - возможность крепления саморезами через отверстия
• Направление: восходящий / нисходящий - можно использовать как вверх, так и вниз

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами серии In-liner Classic того же размера - 80×40 мм. Нельзя применять с другими сериями или каналами другого профиля. Монтируется просто: вставляется между двумя прямыми участками канала, затем надевается крышка. Крепится к поверхности с помощью саморезов через подготовленные отверстия. Для точного расположения рекомендуется заранее наметить места сверления. Перед установкой удалите защитную пленку - она предназначена только для транспортировки.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала без галогенов, что снижает риск образования ядовитых веществ при нагреве. Соответствует требованиям безопасности для электроустановок в жилых и общественных зданиях. Степень защиты IP40 гарантирует механическую защиту, но не является водонепроницаемой - не используйте во влажных средах (ваннные комнаты, улица, подвалы без отопления).

Преимущества

• Симметричная форма - одинаково удобен для монтажа в любом направлении
• Встроенная система фиксации крышки - не требует дополнительных замков или защелок
• Антискользящая поверхность - легко держится при монтаже даже на гладких поверхностях
• Высокая устойчивость к царапинам - сохраняет внешний вид после длительной эксплуатации
• Цветовая согласованность - идеально сочетается с остальными компонентами серии In-liner Classic

Ограничения применения

• Не для открытого монтажа на улице - IP40 недостаточно для защиты от осадков
• Запрещено использование в местах с постоянным контактом с водой или высокой влажностью (>85%)
• Не поддерживает нагрузку выше массы обычного кабеля - не служит несущей конструкцией
• Не совместим с кабель-каналами других серий или размеров - нельзя комбинировать с 60x40 или 80x20
• Не предназначен для работы в условиях повышенной температуры (+40C и выше) вне отапливаемых помещений

Примеры использования

• Переход кабелей питания от потолочного короба к розеткам на стене
• Обход препятствий (батареи, оконные рамы) в жилых интерьерах
• Подключение сетевых кабелей от серверной стойки к рабочему столу
• Прокладка слаботочных линий (TV, Ethernet, телефония) в офисных перегородках

Практические советы

• Перед монтажом проверьте, чтобы все прямые участки имели точно такие же размеры - 80×40 мм. Разница в 1–2 мм может помешать плотному соединению.
• Если кабелей много, не заполняйте угол полностью - оставьте свободное пространство (~20%) для будущего обслуживания.
• При использовании в многожильных системах лучше протянуть кабели до установки угла - потом будет сложно.
• Не используйте металлические саморезы длиннее 12 мм - они могут задеть провода внутри канала.
• При необходимости срезать лишнюю часть - делайте это аккуратно, чтобы не деформировать ребро жесткости.
