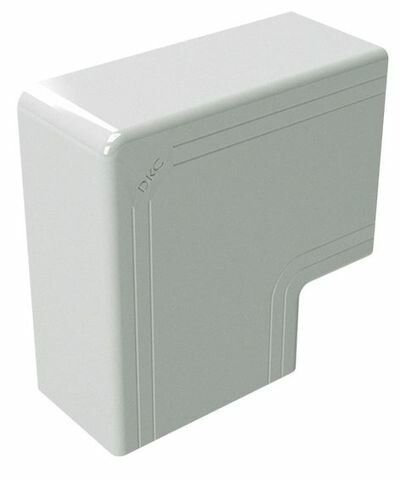

Угол плоский Г-образный 40x40 NPAN IN-Liner - 01738 ДКС

Угол плоский Г-образный для кабель-канала 40х40 NPAN от DKC (ДКС) - элемент системы In-liner Classic, предназначенный для формирования поворотов кабельной трассы в вертикальной плоскости. Простой, надёжный и совместимый со всеми компонентами серии, он обеспечивает чистую и безопасную прокладку проводов в офисах, жилых помещениях и других зонах с невысокими требованиями к защите.

Назначение и область применения

Угол плоский Г-образный для кабель-канала 40х40 NPAN используется для перехода между горизонтальными и вертикальными участками кабель-канала. Он замыкает стык между двумя направлениями трассы, сохраняя целостность корпуса и эстетичный вид. Подходит для внутренней прокладки кабелей в офисах, квартирах, учебных заведениях и других помещениях с контролируемой средой. Не предназначен для открытых площадок, сырых или пыльных мест.

Технические характеристики

• Угол изгиба: 90° - идеально для прямого поворота вверх или вниз
• Габариты: 40×40 мм - точно соответствуют стандартному кабель-каналу серии In-liner Classic
• Материал: пластик без галогенов - экологически безопасен, не выделяет токсичных веществ при нагреве
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Количество вводов: 2 - один вход, один выход, для прохождения кабелей через поворот
• Количество отсеков: 1 - одиночная канальная камера, без разделения
• Количество крышек: 1 - одна съёмная крышка для доступа к кабелям
• Цвет: чисто-белый - сочетается с другими элементами серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях
• Монтажная перфорация: есть - возможность фиксации саморезами или дюбелями
• Направление: восходящий/нисходящий - можно использовать как вверх, так и вниз
• Симметричность: да - одинаково удобен для обоих направлений монтажа

Совместимость и монтаж

Угол плоский Г-образный для кабель-канала 40х40 NPAN полностью совместим с кабель-каналами и аксессуарами серии In-liner Classic. Монтаж выполняется путём вставки в торец прямого участка канала - соединение происходит без инструментов. Для фиксации к стене используйте монтажную перфорацию: просверлите отверстия и закрепите дюбелями или саморезами. Крышка легко открывается и закрывается - достаточно слегка надавить на края. Не требует клея, сварки или специальных креплений.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала без галогенов, что снижает риск образования ядовитых газов при возгорании. Соответствует требованиям безопасности для внутренних систем прокладки кабелей в жилых и общественных зданиях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупным мусором, но не является водонепроницаемой - не применять в ванных комнатах, на балконах или в сырых подвалах.

Преимущества

• Простота монтажа - не нужен инструмент, соединение “вставь и щёлк”
• Эстетичный внешний вид - белый цвет не бросается в глаза, хорошо маскируется под потолок и стены
• Высокая механическая прочность - материал устойчив к царапинам и деформации при нормальной нагрузке
• Совместимость с широким спектром аксессуаров серии In-liner Classic - можно собрать любую конфигурацию трассы
• Обратимая форма - одинаково удобен для восходящих и нисходящих трасс

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, подвалы) - степень защиты IP40 не защищает от воды
• Не подходит для наружной прокладки - не выдерживает перепады температур, UV-излучение и осадки
• Не рекомендуется для силовых кабелей выше 1 кА - ограниченная теплопроводность пластика
• Не использовать в местах с высокой вероятностью ударных нагрузок - например, рядом с дверями или в зонах активного движения оборудования

Примеры использования

• Переход с горизонтального кабель-канала вдоль стены на вертикальный участок к розетке на полу
• Формирование поворота от потолочного кабель-канала к настенной панели управления
• Завершение трассы в офисном кабинете - когда кабели нужно спустить к столу или серверной стойке
• Сборка многоуровневой кабельной сети в многоквартирном доме - с использованием других элементов серии In-liner Classic

Практические советы

• Перед монтажом проверьте, чтобы внутренние каналы прямых участков имели точный размер 40×40 мм - даже небольшое расхождение может затруднить соединение
• Если кабели плотно заполнены канал, перед установкой угла временно удалите часть проводов - так легче вставить угол без деформации
• При необходимости фиксации к поверхности используйте антивибрационные дюбеля - особенно на гипсокартоне
• Не снимайте заводскую защитную плёнку до окончания всех работ - она предохраняет поверхность от царапин при транспортировке и сборке
• При замене старого угла - новый угол 01738 от DKC (ДКС) заменит любой аналогичный элемент серии In-liner Classic без доработок
