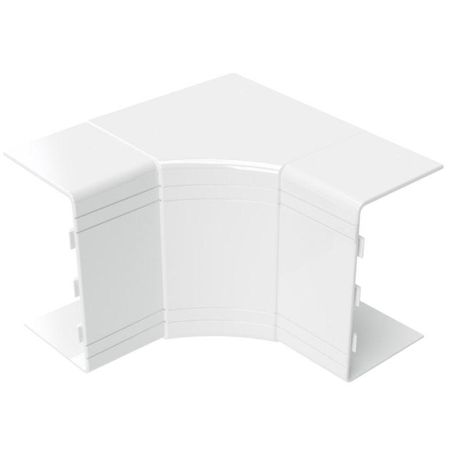

Угол внутренний неизменяемый NIA 40х40 (90град.) (розн. упак. 1шт) DKC 01822R ДКС

Угол внутренний неизменяемый 40х40 (90°) NIA, ГСИ от DKC предназначен для аккуратного оформления внутренних углов в кабельных коробах серии In-liner Classic. Этот элемент обеспечивает надежное и эстетичное соединение двух участков трассы под прямым углом, сохраняя целостность проводки и упрощая монтаж.

Назначение и область применения

Угол внутренний неизменяемый 40х40 (90°) NIA, ГСИ используется исключительно для создания поворотов на 90° в системах кабельной канализации серии In-liner Classic. Он применяется там, где необходимо скрытно и аккуратно изменить направление трассы - например, в распределительных щитах, на стендах оборудования, в промышленных панелях и других объектах с жесткими требованиями к внешнему виду и безопасности.

Технические характеристики

• Тип: угол внутренний неизменяемый
• Угол изгиба: 90°
• Размер профиля: 40×40 мм
• Материал: АБС-пластик (безгалогенный, самозагасающий)
• Цвет: чисто-белый
• Покрытие: необработанная поверхность
• Форма: симметричная
• Монтажная перфорация: есть - для фиксации саморезами
• Способ установки: встраиваемый
• Наличие соединителя: да - совмещается с корпусами In-liner Classic без зазоров
• Защитная плёнка: есть - предохраняет от царапин до монтажа

Совместимость и монтаж

Угол внутренний неизменяемый 40х40 (90°) NIA, ГСИ совместим только с кабельными коробами серии In-liner Classic того же размера - 40×40 мм. Установка выполняется путём вставки в торец короба: элемент плотно защёлкивается и дополнительно фиксируется через перфорацию саморезами. Для точного совпадения контуров используйте только оригинальные комплектующие In-liner Classic. Не рекомендуется применять с другими сериями - возможны зазоры и снижение степени защиты.

Безопасность и стандарты

Материал - АБС-пластик без галогенов - соответствует требованиям RoHS и обеспечивает низкую токсичность при нагреве. Это важно для помещений с повышенными нормами пожарной безопасности. Продукт не выделяет едких паров при возгорании, что делает его подходящим для использования в закрытых помещениях, в том числе в медицинских учреждениях и офисах.

Преимущества

• Стандартный размер точно соответствует профилю In-liner Classic - никаких доработок при сборке
• Встроенная перфорация позволяет надёжно закрепить угол даже в условиях вибраций
• АБС-пластик устойчив к механическим нагрузкам и химически агрессивным средам
• Белый цвет легко сочетается с любыми поверхностями и не требует покраски
• Защитная плёнка сохраняет внешний вид до момента монтажа

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты
• Не подходит для высокотемпературных зон (более +65 C)
• Не используется с коробами другого размера - даже 40×20 или 50×50
• Не допускается использование в качестве несущего элемента - только для защиты и оформления кабелей

Примеры использования

• Переход между вертикальной и горизонтальной частью кабельного канала в шкафу управления
• Обводка трубопровода или оборудования внутри панели автоматизации
• Оформление углов в распределительных щитах с множеством кабелей
• Сборка трассы в стойках серверов или промышленных роботах

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднить защёлкивание, если её не снять
• Проверьте, чтобы все стороны короба были ровно состыкованы - иначе угол будет перекошен
• Используйте саморезы длиной не более 6 мм - длиннее могут пробить стенку короба
• Если требуется несколько углов подряд - собирайте последовательно, начиная с основной трассы
• Элемент совместим только с продукцией DKC серии In-liner Classic - другие аналоги не гарантируют герметичность и прочность соединения
