Короб с плоской основой | 00324 DKC TA-EN 40х40 ДКС

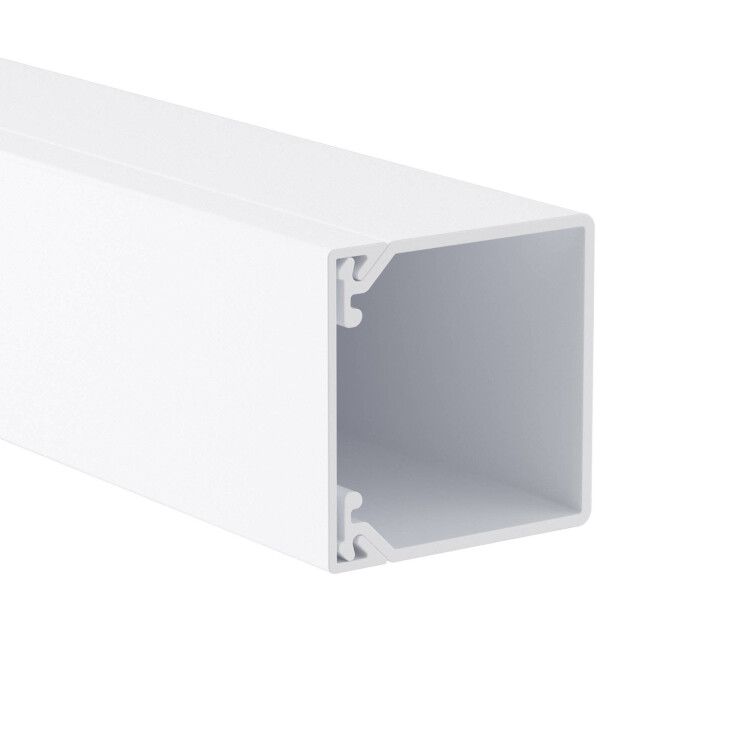

Кабель-канал 40х40 пластиковый с плоской основой и крышкой L2000 от DKC (ДКС) - это надежный и удобный элемент для укладки проводов и кабелей в помещениях с невысокими требованиями к механической нагрузке. Артикул 00324 входит в серию In-liner Classic и предназначен для открытой прокладки в офисах, квартирах и других внутренних объектах.

Назначение и область применения

Кабель-канал 40х40 пластиковый с плоской основой и крышкой L2000 используется для защиты и эстетичного оформления силовых и слаботочных кабелей. Подходит для монтажа на ровные поверхности: стены, потолки, шкафы, панели. Часто применяется в офисах, жилых домах, учебных заведениях и административных зданиях. Не рекомендуется для установки на улице, в местах с высокой вибрацией или риском ударов.

Технические характеристики

• Габариты: 40×40 мм
• Полезное сечение: 1279 мм2 - достаточно для прокладки до 8–10 одножильных кабелей сечением до 2,5 мм2
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсичных веществ при нагреве
• Пожаробезопасность: не распространяет горение, соответствует классу самозатухания
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, достаточного для безопасной эвакуации
• Напряжение пробоя: 2500 В - обеспечивает изоляцию между кабелями и корпусом
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Ударопрочность: 6 Дж - выдерживает легкие удары, например, случайные столкновения инструментами
• Прозрачность: да - позволяют визуально контролировать состояние кабелей без снятия крышки
• Цвет: чисто-белый - хорошо сочетается с интерьерами, легко окрашивается при необходимости
• Покрытие: без покрытия - матовая поверхность, не царапается при монтаже
• Количество отсеков: 1 - одно гнездо для всех кабелей
• Количество перегородок: 0 - внутри нет разделителей, все провода находятся в одном канале
• Поставка: в рулоне длиной 2 метра - удобно транспортировать и резать на месте

Совместимость и монтаж

Кабель-канал 40х40 пластиковый с плоской основой и крышкой L2000 крепится с помощью клея, дюбелей или саморезов - в комплекте нет крепежа, он приобретается отдельно. Крышка фиксируется защелками, что исключает необходимость винтов. Для сборки системы используются входящие в комплект соединители: они обеспечивают герметичный переход между участками канала. Также в комплекте есть фиксаторы для кабеля и кабельные зажимы - они предотвращают провисание и перегиб проводов внутри канала. Монтаж возможен на бетон, дерево, ГКЛ, металл. Не требует специальных инструментов: достаточно ножниц или ножа для резки, отвертки для затяжки зажимов.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал ПВХ не поддерживает горение, а напряжение пробоя 2500 В гарантирует электроизоляционную надежность. Серия In-liner Classic прошла тестирование на соответствие ГОСТ Р 50571.15-97 и EN 61386-21. Климатическое исполнение УХЛ4 подтверждает работоспособность в условиях средней полосы России. Защитная пленка на поверхности предотвращает царапины при транспортировке - её следует удалить после монтажа.

Преимущества

• Прозрачная крышка - позволяет проверять состояние кабелей без вскрытия
• Простое защелкивание крышки - экономит время при обслуживании
• Высокая прочность материала - не деформируется при нормальной эксплуатации
• Один канал, без перегородок - удобно для смешанной прокладки (силовые + слаботочные кабели)
• Комплексная комплектация - всё нужное для сборки в одной упаковке
• Эстетичный внешний вид - белый цвет не выбивается из интерьера

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного UV-воздействия и осадков
• Не подходит для мест с постоянными механическими нагрузками - например, рядом с движущимися механизмами
• Не рассчитана на прокладку кабелей с большим сечением (>16 мм2) - ограниченное полезное сечение
• Не использовать в помещениях с температурой выше +40C - ПВХ теряет жесткость
• Запрещено применять в качестве замены труб или металлических коробов в промышленных системах

Примеры использования

• Прокладка сетевых кабелей, телефонных проводов и питания для компьютеров в офисном пространстве
• Обустройство электропроводки в спальне, детской комнате или кухне при ремонте
• Формирование кабельных трасс в серверных шкафах и распределительных щитках
• Подключение светильников и розеток в новых жилых домах
• Сборка временных кабельных маршрутов на выставках и мероприятиях

Практические советы

• Перед монтажом проверьте посадочный диаметр кабелей - суммарный объем не должен превышать 70% от полезного сечения (1279 мм2)
• Используйте фиксаторы для кабеля, чтобы избежать перегиба и перетирания изоляции
• При соединении нескольких участков канала используйте только оригинальные соединители из комплекта - другие могут не плотно защелкиваться
• Режьте канал острым ножом или ножницами по пластику - неровный срез снижает качество соединения
• Не закрывайте крышку сразу после укладки - убедитесь, что кабели не пережаты и свободно располагаются
• При использовании в сырых помещениях (ванная, кухня) дополнительно уплотняйте стыки силиконовым герметиком
