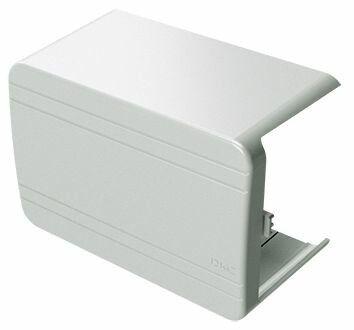

Угол плоский Т-образный 40x40 NTAN IN-Liner - 01754 ДКС

Тройник/отвод для кабель-канала 40х40 Т-образный от бренда DKC (ДКС), артикул 01754, предназначен для организации ответвлений в кабельной трассе на базе канала In-liner Classic. Он обеспечивает надёжное и эстетичное соединение основной и боковой ветви трассы, сохраняя целостность проводов и удобство доступа.

Назначение и область применения

Тройник/отвод для кабель-канала 40х40 Т-образный используется для создания Т-образных ответвлений в кабельной трассе. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей внутри помещений. Часто применяется в офисах, жилых домах, учебных заведениях и административных зданиях, где требуется аккуратная и защищённая маршрутизация проводов. Совместим исключительно с кабель-каналами серии In-liner Classic того же сечения - 40×40 мм.

Технические характеристики

• Форма: Т-образный отвод с равными плечами
• Габариты: 40 × 40 мм - совпадают с каналами серии In-liner Classic
• Материал: ПВХ - устойчив к механическим воздействиям, не горюч, долговечен
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм; не предназначена для защиты от воды
• Количество вводов: 4 - три входа для кабелей (основная ветвь + два боковых)
• Количество отсеков: 1 - единый канал для всех проводов
• Количество крышек: 1 - одна цельная крышка, фиксирующаяся методом вставки
• Тип крепления: защелка - быстрая и инструментальная сборка
• Цвет: чисто-белый, RAL 9016 - соответствует стандартному цвету каналов In-liner Classic
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Перфорация: есть - позволяет легко вырезать отверстия под выводы кабелей
• Заполнение: содержит защитную плёнку - снимается перед монтажом
• Содержание галогенов: да - материал не является halogen-free, что важно учитывать при использовании в закрытых системах вентиляции

Совместимость и монтаж

Тройник/отвод для кабель-канала 40х40 Т-образный совместим только с кабель-каналами серии In-liner Classic 40×40 мм. Нельзя использовать с другими брендами или модификациями, даже при одинаковых габаритах - различаются замки и точность изготовления.

Монтаж выполняется просто:

• Снять защитную плёнку с корпуса
• Подогнать участок основного канала под место ответвления
• Вставить тройник в разрыв канала - он фиксируется защелками автоматически
• Вырезать необходимые отверстия через перфорацию с помощью ножниц или ножа
• Установить крышку путём вставки её внутрь пазов - она плотно фиксируется без дополнительных креплений

Обязательно проверьте соответствие ширины канала - 40 мм - чтобы избежать люфта или деформации.

Безопасность и стандарты

Изделие соответствует нормам безопасности для электроустановок в помещениях класса UHL4. Материал ПВХ имеет самозагасающую способность, однако не рекомендуется применять в местах с высокими температурами (>+40C) или рядом с источниками открытого огня. Отсутствуют сертификаты взрывозащиты - нельзя использовать во взрывоопасных средах.

Преимущества

• Автоматическая фиксация защелками - не требует болтов, клея или инструментов
• Симметричная форма - можно монтировать любым направлением, без ориентации
• Перфорированная стенка - ускоряет подготовку кабельных выходов
• Цвет и дизайн точно совпадают с каналами In-liner Classic - обеспечивают единый внешний вид всей трассы
• Защитная плёнка снижает риск царапин при перевозке и хранении

Ограничения применения

• Не в условиях постоянной влаги, сырости или на улице - степень защиты IP40 недостаточна
• Не подходит для мощных кабелей с большим радиусом изгиба - внутренний объем ограничен одним отсеком
• Не рекомендуется для многократного вскрытия - защелки теряют герметичность после нескольких операций
• Содержит галогены - запрещено к применению в объектах с особыми экологическими требованиями (например, медицинские учреждения по новым стандартам)
• Не сочетается с кабель-каналами других серий, даже если они 40×40 мм

Примеры использования

• Отвод питания от главной трассы к компьютеру на рабочем месте
• Разветвление сети Ethernet от потолочного канала к розеткам вдоль стены
• Подключение видеонаблюдения от основной линии к камере возле двери
• Создание распределительной точки для светильников в офисном коридоре

Практические советы

• Перед монтажом всегда снимайте защитную плёнку - оставленная плёнка затрудняет адгезию краски и вызывает помутнение поверхности
• При вырезании отверстий используйте острые ножницы или нож - зубчатые кромки могут повредить изоляцию кабелей
• Не перегружайте отвод более чем 8–10 кабелей малого сечения - это усложняет закрытие крышки и создаёт напряжение в материалах
• Если трасса проходит вблизи нагреваемых элементов (радиаторы, трубопроводы), увеличьте зазор хотя бы на 5 см - ПВХ начинает деформироваться выше +40C
• Для частых изменений трассы рассмотрите возможность перехода на модели с съемными крышками - этот тройник не предназначен для регулярного обслуживания
