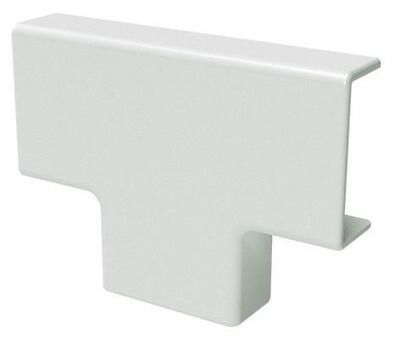

Тройник для кабель-канала IM 40х17 In-liner DKC (ДКС) 00541

Тройник для кабель-канала IM 40х17 от DKC (ДКС) - элемент системы In-liner Classic, предназначенный для организации ответвлений кабельных трасс с сохранением эстетики и целостности проводки. Артикул 00541 совместим с каналами того же размера и обеспечивает надежное соединение трех направлений в одном узле.

Назначение и область применения

Тройник для кабель-канала IM 40х17 используется для создания ответвлений в кабельной трассе - например, когда один основной канал делится на два направления. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей внутри помещений. Часто применяется в офисах, жилых домах, учебных заведениях и других объектах, где важны чистота линии и минимальная заметность кабельной системы.

Технические характеристики

• Форма: T-образный угол с одним входом и двумя выходами
• Габариты: соответствует кабель-каналу 40×17 мм
• Количество отсеков: 1 - все три ввода находятся в едином канальном пространстве
• Материал: поливинилхлорид (PVC) - устойчив к механическим воздействиям, не содержит галогенов
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не герметичен против воды
• Крепление: защелка - фиксируется на корпусе кабель-канала без инструментов
• Крышка: одна, вставляется внутрь профиля; не требует закручивания
• Кабельный зажим: есть - удерживает провода в месте перехода, снижает нагрузку на соединения
• Перфорация: наличие монтажных отверстий - позволяет дополнительно закрепить тройник саморезами
• Цвет: чисто-белый - сочетается с другими элементами серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Зашита: наличием заводской плёнки - предохраняет от царапин при хранении и транспортировке

Совместимость и монтаж

Тройник для кабель-канала IM 40х17 совместим исключительно с кабель-каналами такого же формата - 40×17 мм, в том числе из серии In-liner Classic. Нельзя использовать с каналами другого размера или другой серии, даже если они выглядят аналогично.

Монтаж выполняется просто:

• На готовую прямую часть кабель-канала накладывается тройник - защелки автоматически фиксируют его;
• После прокладки кабелей крышка вставляется внутрь профиля до щелчка;
• При необходимости - через монтажные отверстия можно дополнительно закрепить деталь шурупами к стене.

Обязательно проверьте, что кабельный зажим расположен правильно - он должен мягко прижимать провода, не деформируя изоляцию.

Безопасность и стандарты

Изделие изготовлено из немагнитного, негорючего PVC, соответствует требованиям безопасности для внутренней прокладки. Степень защиты IP40 гарантирует безопасность от попадания инструментов и крупных частиц, но не является водонепроницаемой. Для влажных сред (ванная, кухня, улица) применение запрещено. Климатическое исполнение УХЛ4 допускает использование в отапливаемых помещениях с умеренным климатом.

Преимущества

• Простота сборки - никаких болтов, только защелки
• Эстетичный внешний вид - белый цвет не бросается в глаза, легко маскируется под потолок или стену
• Наличие кабельного зажима - снижает риск перегиба и перетирания проводов в точке ответвления
• Монтажная перфорация - даёт возможность усиленного крепления там, где требуется повышенная жесткость
• Отсутствие галогенов - материал экологичен, не выделяет токсичных веществ при нагреве

Ограничения применения

• Не предназначен для открытой прокладки на улице - IP40 не защищает от влаги
• Не рекомендуется для высокотемпературных зон (например, рядом с печными трубами или мощными источниками тепла)
• Не совместим с кабель-каналами других размеров - даже если отличие составляет 1–2 мм
• Не следует использовать в системах с частыми вибрациями - защелки могут расцепиться
• Не подходит для многожильных кабелей большого диаметра - ограничен объем внутреннего канала

Примеры использования

• Подключение розетки от основного кабель-канала вдоль стены
• Разветвление сети Ethernet между компьютерами в офисе
• Прохождение сигнальных кабелей от датчиков к контроллеру с изменением направления
• Создание “звезда” в распределительной коробке без вскрытия стены

Практические советы

• Перед монтажом удалите заводскую защитную пленку - она может затруднять защелкивание крышки
• Проверяйте соответствие ширины кабель-канала: 40 мм - именно этот параметр должен совпадать, а не глубина
• Если кабели плотно уложены, перед установкой крышки убедитесь, что они не выпирают - это помешает защелке
• Для долговечности используйте только оригинальные комплектующие серии In-liner Classic - другие производители могут иметь отличающуюся геометрию защелок
• При использовании в труднодоступных местах лучше собирать всю трассу заранее, затем крепить её целиком
