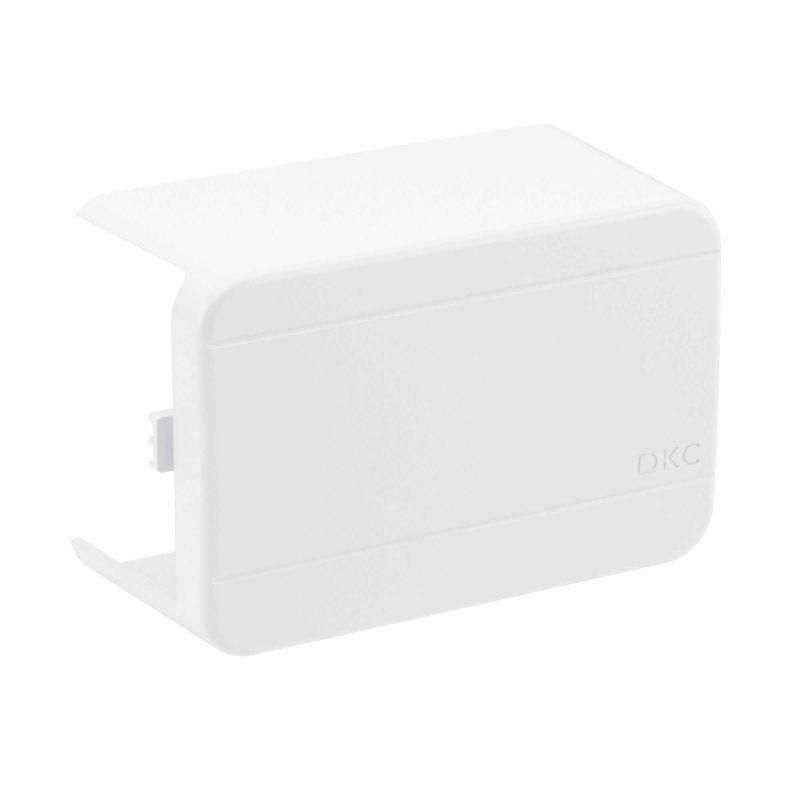

Тройник/отвод NTAN 40x40 (розница, 2 шт в пакете) - 01754R ДКС

Тройник/отвод NTAN 40x40 от бренда DKC (ДКС) - элемент системы кабель-каналов In-liner Classic, предназначенный для создания T-образного отвода от основной трассы 40×40 мм. Артикул 01754r обеспечивает надежное соединение без необходимости дополнительной резки корпуса.

Назначение и область применения

Тройник/отвод NTAN 40x40 используется для организации ответвления кабельной трассы под углом 90° от основного канала серии In-liner Classic. Подходит для прокладки слаботочных и силовых кабелей в помещениях с нормальной влажностью - офисах, жилых зданиях, административных объектах. Применяется там, где требуется изменить направление трассы без разрывов или дополнительных соединителей.

Технические характеристики

• Размеры: 40 × 40 мм - совпадает с сечением кабель-канала In-liner Classic
• Материал: Поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и химическим воздействиям
• Форма: Симметричный тройник с одним верхним ответвлением
• Цвет: Чисто-белый - сочетается с другими элементами серии In-liner Classic
• Исполнение: состоит из основания и крышки - позволяет легко укладывать кабели после монтажа
• Перфорация: наличие монтажных отверстий для фиксации саморезами или дюбелями
• Галогены: отсутствуют - безопасен при горении, соответствует экологическим требованиям
• Защитное покрытие: необработанная поверхность - не требует дополнительной подготовки перед установкой
• Наличие защитной плёнки: да - предохраняет поверхность от царапин до момента монтажа

Совместимость и монтаж

Тройник/отвод NTAN 40x40 совместим исключительно с кабель-каналами серии In-liner Classic 40×40 мм. Соединитель уже встроен - достаточно вставить крышку внутрь основания, чтобы зафиксировать её без инструментов. Монтаж выполняется на стену через перфорацию с помощью саморезов или дюбелей. Для точного расположения отвода используйте перфорированные участки внутри корпуса - они служат ориентиром для вырезания окон под кабели нужного диаметра.

Безопасность и стандарты

Материал ПВХ без галогенов снижает токсичность продуктов горения, что делает изделие подходящим для помещений с повышенными требованиями к безопасности. Отсутствие специального защитного покрытия не влияет на электроизоляционные свойства - продукт предназначен для работы в условиях невысоких температур и без открытого контакта с источниками тепла выше +40C.

Преимущества

• Удобство сборки: крышка фиксируется методом вставки - не нужны болты или клей
• Экономия времени: готовые перфорации позволяют точно вырезать отверстия под кабели без замеров
• Аэродинамическая форма: минимизирует сопротивление при протяжке проводов
• Стандартный цвет: гармонично сочетается с другими компонентами серии In-liner Classic
• Легкий вес: удобен для одиночного монтажа и транспортировки

Ограничения применения

• Не предназначен для наружной установки - материал ПВХ теряет прочность при длительном воздействии УФ-лучей и низких температур ниже –10C
• Не рекомендован для мест с высокими механическими нагрузками - например, под полами с движущимися механизмами
• Подходит только для систем In-liner Classic 40×40 мм - несовместим с другими сериями или каналами другого сечения
• Не допускается использование в средах с постоянным контактом с маслами, растворителями или агрессивными жидкостями

Примеры использования

• Отвод кабелей питания к компьютерному столу от основной трассы вдоль стены
• Разветвление сигнальных линий в серверной комнате от главного канала к нескольким стойкам
• Прокладка видеонаблюдения от основной трассы к камере, установленной на потолке
• Обход препятствий (например, радиаторов или труб) путём формирования T-образного перехода

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять адгезию при использовании двустороннего скотча
• При вырезании отверстий под кабели используйте острые ножницы или нож - перфорация позволяет делать точные разрезы без лишней шумности
• Учитывайте посадочный диаметр 40 мм - не пытайтесь вставить кабель-канал большего размера
• Если трасса будет нагружена большим количеством проводов - проверьте свободный объем внутри тройника до заполнения
• Для долговечности не закручивайте саморезы слишком сильно - пластик может деформироваться
