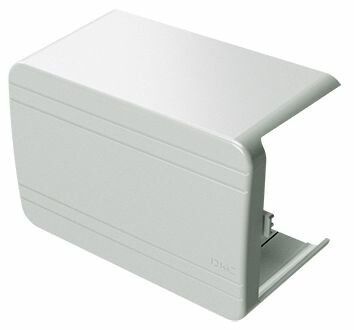

Угол плоский Т-образный 25x30 NTAN IN-Liner - 01753 ДКС

Тройник/отвод для кабель-канала 25х30 Т-образный от бренда DKC (ДКС), артикул 01753, предназначен для создания ответвлений в кабельной трассе на базе мини-коробов серии In-liner Classic. Он обеспечивает компактный и надёжный переход между основной и боковой линией проводки, сохраняя целостность системы.

Назначение и область применения

Тройник/отвод для кабель-канала 25х30 Т-образный используется для организации ответвлений в кабельных трассах - например, когда необходимо вывести кабели от главной линии к розеткам, выключателям или оборудованию. Подходит для монтажа в помещениях с невысокими требованиями к защите от внешних воздействий: офисах, квартирах, учебных заведениях, административных зданиях. Применяется исключительно внутри помещений.

Технические характеристики

• Форма: Т-образный отвод с одним ответвлением
• Габариты: ширина 25 мм, глубина 30 мм - совместим с кабель-каналами серии In-liner Classic
• Материал: ПВХ, безгалогенный, устойчив к механическим нагрузкам и царапинам
• Степень защиты: IP40 - противостояние твердым частицам крупнее 1 мм, не защищен от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество входов: 4 (основная линия + три направления ответвления)
• Количество отсеков: один - все кабели находятся в одном канале
• Цвет: чисто-белый, RAL 9016 - соответствует цвету корпусов серии In-liner Classic
• Конструкция: состоит из основания и одной крышки, фиксируется методом вставки
• Запечатывание: крышка вставляется внутрь основания, плотно фиксируется без инструментов
• Перфорация: наличие подготовленных мест для вырезания отверстий под выводы кабелей
• Симметричность: да - можно использовать как слева, так и справа
• Крепление: защелка - быстрая сборка и демонтаж
• Защитная пленка: есть - предохраняет поверхность от повреждений при перевозке и хранении

Совместимость и монтаж

Тройник/отвод для кабель-канала 25х30 Т-образный полностью совместим с другими элементами серии In-liner Classic того же размера (25×30 мм): прямыми участками, углами, крышками. Монтаж выполняется вручную:

• На этапе сборки трассы вставьте тройник в нужном месте между двумя секциями канала
• Подгоните положение - симметричная форма позволяет ориентировать ответвление в любую сторону
• При необходимости сделайте отверстие через перфорацию: используйте ножницы по металлу или нож
• Наденьте крышку, вставив её внутрь основания до щелчка - она фиксируется самоблокирующимися защелками
• Не требуются болты, клей или другие крепежи

Безопасность и стандарты

Изделие изготовлено из безопасного ПВХ без галогенов, что снижает риск образования токсичных веществ при нагреве. Соответствует нормам безопасности для внутренней электромонтажной продукции. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твердыми предметами, однако **не предназначено** для влажных сред, улицы или мест с возможностью попадания жидкости.

Преимущества

• Простота монтажа благодаря системе защелок - не нужны инструменты
• Совместимость с широким спектром аксессуаров серии In-liner Classic
• Эстетично сочетается с белыми стенами и потолками
• Перфорированная поверхность позволяет точно настроить место выхода кабелей
• Высокая механическая прочность материала - не деформируется при правильной эксплуатации
• Защитная плёнка продлевает срок хранения и предотвращает царапины перед монтажом

Ограничения применения

• Не для открытых площадок, ванных комнат, сырых подвалов - степень защиты IP40 недостаточна
• Не рекомендуется применять там, где возможны удары, вибрации или частые перемещения оборудования
• Не поддерживает высокие температуры выше +40C - не монтируйте рядом с источниками тепла
• Не предназначен для силовых кабелей свыше 10 А без проверки термической нагрузки на материал
• Один отсек - нельзя разделять сигналы и питание; для этого требуется двухсекционный вариант

Примеры использования

• Отвод питания от основной трассы к группе розеток в офисе
• Разветвление сигнальных кабелей для видеонаблюдения возле камеры
• Обход препятствия (батареи, оконного косяка) путём формирования Т-образного контура
• Создание распределительной точки для нескольких выключателей в коридоре

Практические советы

• Перед монтажом удалите защитную плёнку - она затрудняет адгезию краски и может оставить следы
• При вырезании отверстий под кабели начните с маленького отверстия, затем увеличьте - так точнее
• Проверяйте соответствие размера: этот тройник работает **только** с кабель-каналами 25×30 мм - несовместим с 20×10 или 40×20
• Если трасса будет подвергаться частому обслуживанию - выбирайте модели с легко открываемыми крышками, как здесь
• Для более сложных маршрутов комбинируйте несколько таких тройников с углами - система модульная
