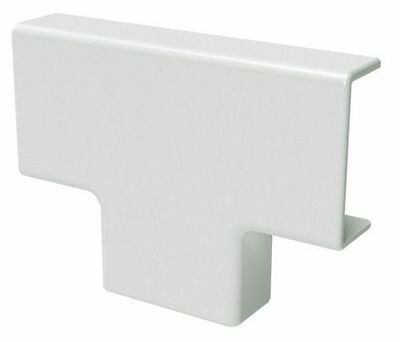

Тройник IM 25x17 In-liner Classic DKC DKC (ДКС) 00536

Тройник для кабель-канала IM 25х17 от DKC (ДКС) - это элемент системы In-liner Classic, предназначенный для организации ответвлений кабельной трассы с сохранением аккуратного внешнего вида. Артикул 00536 совместим с каналами 25×17 мм и обеспечивает надежное соединение трех направлений в одной плоскости.

Назначение и область применения

Тройник для кабель-канала IM 25х17 используется для создания T-образных ответвлений в кабельных трассах. Он позволяет выводить провода в боковое направление без нарушения целостности канала. Подходит для прокладки слаботочных и силовых кабелей в помещениях с невысокими требованиями к защите от воды и пыли. Часто применяется в офисах, жилых домах, учебных заведениях и других объектах, где важна эстетика и простота монтажа.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Количество вводов: 3 (центральный и два боковых)
• Габариты: соответствует профилю кабель-канала 25×17 мм
• Ширина ответвления: 25 мм
• Количество отсеков: 1 (одноканальная конструкция)
• Материал: ПВХ, безгалогеновый состав
• Цвет: чисто-белый, RAL 9016
• Степень защиты: IP40 (защита от твердых частиц >1 мм, не против водяных брызг)
• Исполнение: состоит из основания и крышки
• Способ фиксации крышки: вставка внутрь профиля
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Монтажная перфорация: есть - возможность крепления саморезами
• Симметричность: да - равноправные боковые вводы
• Наличие защитной пленки: да - предотвращает царапины при транспортировке
• Закрепление: защелка между основанием и крышкой

Совместимость и монтаж

Тройник для кабель-канала IM 25х17 совместим исключительно с кабель-каналами серии In-liner Classic того же размера - 25×17 мм. Не рекомендуется использовать с другими брендами или профилями другого сечения - возможны зазоры и плохая фиксация.

Монтаж выполняется просто:

• Уложите кабели в основание тройника перед установкой.
• Соедините тройник с прямыми участками канала - защелки должны щелкнуть при плотном прилегании.
• Закройте крышку, вставив её внутрь профиля до упора - она фиксируется механически.
• При необходимости закрепите тройник к стене через перфорацию с помощью саморезов (диаметр до 3,5 мм).

Перед монтажом удалите защитную пленку - она не рассчитана на длительное использование.

Безопасность и стандарты

Изделие изготовлено из не содержащего галогенов ПВХ - при возгорании не выделяет токсичных паров. Соответствует требованиям безопасности для внутрипомещенческого использования. Степень защиты IP40 гарантирует безопасность от контакта с крупными предметами, но не защищает от влаги - не используйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Симметричная форма позволяет делать ответвления в любую сторону без изменения ориентации.
• Фиксация защелкой обеспечивает быстрый монтаж и демонтаж без инструментов.
• Белый цвет (RAL 9016) легко сочетается с интерьерами и маскируется на фоне стен.
• Монтажная перфорация позволяет дополнительно закрепить тройник, если требуется повышенная устойчивость.
• Защитная пленка сохраняет внешний вид до момента установки.

Ограничения применения

• Не предназначен для открытых площадок, ванных комнат, кухонь или других мест с высокой влажностью - IP40 недостаточен для защиты от брызг.
• Не работает с кабель-каналами других размеров - даже небольшое расхождение в габаритах (например, 25×18 мм) вызывает проблемы с фиксацией.
• Не следует применять в условиях постоянных ударных нагрузок или частого доступа людей - пластик может деформироваться.
• Не допускается нагрев выше +40C - не устанавливайте рядом с нагревательными приборами или вблизи мощных кабелей с большой тепловой нагрузкой.

Примеры использования

• Подключение розетки от основной трассы в офисе - тройник выводит кабель вверх к стене.
• Разветвление сети Ethernet в учебной аудитории - три направления: к столу преподавателя, к проектору и к компьютерному классу.
• Обход препятствия (выступ стены, радиатор) путём формирования T-образного перехода в жилой квартире.

Практические советы

• Перед монтажом проверьте, что все участки кабель-канала одного производителя и серии - In-liner Classic. Совмещение с другими системами может нарушить герметичность и прочность соединения.
• Если тройник будет находиться в зоне активного движения (например, у входа в комнату), закрепите его саморезами через перфорацию - защелка может не выдерживать постоянные нагрузки.
• Не перегружайте канал более чем 70% от объема - особенно важно при использовании тройника, где снижена воздушная циркуляция.
• При замене старого тройника - снимите крышку, выньте кабели, затем отсоедините основание. Новый тройник 00536 можно установить точно таким же способом.
