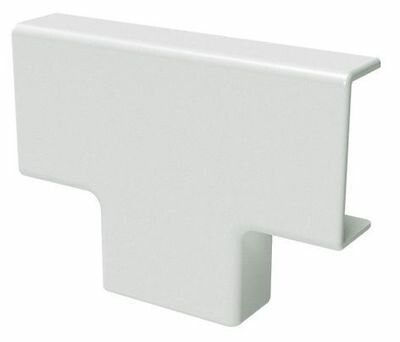

Ответвитель Т-образный 40х17 IM - 00541R ДКС

Тройник для кабель-канала 40х17 от DKC (ДКС), артикул 00541r, предназначен для организации ответвлений в кабельной трассе с сохранением аккуратного внешнего вида. Этот элемент серии In-liner Classic совместим с каналами того же размера и обеспечивает надежное соединение трех направлений проводов в одном месте.

Назначение и область применения

Тройник для кабель-канала 40х17 используется для создания T-образных ответвлений в кабельных трассах. Он позволяет безопасно выводить кабели в три стороны - например, от основной линии к розеткам, выключателям или оборудованию. Подходит для монтажа внутри помещений: офисов, квартир, школ, медицинских учреждений. Элемент сочетает функциональность и эстетику, маскируя провода и сохраняя целостность отделки.

Технические характеристики

• Габариты: ширина ответвления 40 мм - соответствует стандартному кабель-каналу 40×17 мм
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим воздействиям, не выгорает на свету
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Цвет: чисто-белый - гармонирует с большинством интерьеров
• Конструкция: одноотсечевой, с одной крышкой, фиксируется методом вставки внутрь корпуса
• Количество входов/выходов: 3 - два продольных и один боковой
• Симметричность: да - равномерное распределение нагрузки и удобство монтажа в любом направлении
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Наличие перфорации: есть - возможность крепления саморезами через отверстия в основании
• Заполнение: комплектуется основанием и крышкой; крышка - одна, встраивается вручную
• Содержание галогенов: отсутствует - материал экологически безопасен при горении
• Защитная пленка: имеется - снижает риск царапин при перевозке и хранении

Совместимость и монтаж

Тройник для кабель-канала 40х17 совместим исключительно с кабель-каналами серии In-liner Classic и аналогичными моделями 40×17 мм. Нельзя использовать с другими профилями - даже небольшое отличение в высоте или ширине нарушит герметичность и крепление.

Монтаж выполняется просто:

• Подготовьте участок канала: отрежьте нужную длину, соблюдая точность
• Вставьте основание тройника в торец канала - он плотно фиксируется без инструментов
• Проложите кабели в все три плоскости
• Наденьте крышку: она вставляется сверху и щелкает на замках
• Закрепите тройник к стене саморезами через перфорированные отверстия

Перед монтажом удалите защитную пленку - её нельзя оставлять после установки.

Безопасность и стандарты

Изделие изготовлено из галоген-free ПВХ, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям безопасности для внутренней электромонтажной работы в зданиях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и мелкими предметами, но не является водонепроницаемой - не используйте во влажных средах (ванная, кухня, улица).

Преимущества

• Симметричная форма - можно монтировать любым способом, без ориентации “правильно/неправильно”
• Функциональный дизайн - один элемент решает задачу перехода между тремя направлениями
• Экономия времени - быстрый монтаж без болтов, клея или специального инструмента
• Аккуратный вид - белый цвет не требует окраски, легко комбинируется с декором
• Защитная пленка - сохраняет внешний вид до момента установки

Ограничения применения

• Не в условиях повышенной влажности, на улице или в сырых помещениях - IP40 недостаточен
• Не рекомендуется применять там, где возможны ударные нагрузки - пластик не выдерживает значительных механических воздействий
• Не совместим с кабель-каналами других размеров (например, 20×10 или 40×20)
• Не предназначен для силовых кабелей выше 1 кВ - ограничен теплопроводностью материала
• Не допускается использование в системах с частыми температурными колебаниями ниже −25C

Примеры использования

• Обустройство кабельной трассы в офисе: от основного канала вдоль потолка - ответвление к столу, компьютеру и принтеру
• Монтаж в квартире: выход из канала вдоль стены к группе розеток в углу комнаты
• Система управления освещением: тройник позволяет вывести питание к двум люминесцентным светильникам и одному выключателю
• Настройка домашних сетей: организация маршрута для Ethernet, TV и питания камеры наблюдения

Практические советы

• Перед покупкой проверьте точные размеры вашего кабель-канала - даже +-1 мм может помешать установке
• Не затягивайте саморезы слишком сильно - они могут деформировать ПВХ-основание
• Если требуется несколько тройников на одной трассе - лучше чередовать их с прямыми участками, чтобы не нагружать систему
• При использовании в многоквартирном доме - убедитесь, что тройник не препятствует доступу к счетчикам или другому оборудованию
• Храните запасные элементы в оригинальной упаковке - защитная пленка продлевает срок годности
