Кабель-канал 80х40 "ПРАЙМЕР" парапетный, крышка 60мм | CKK40-080-040-1-K01 IEK

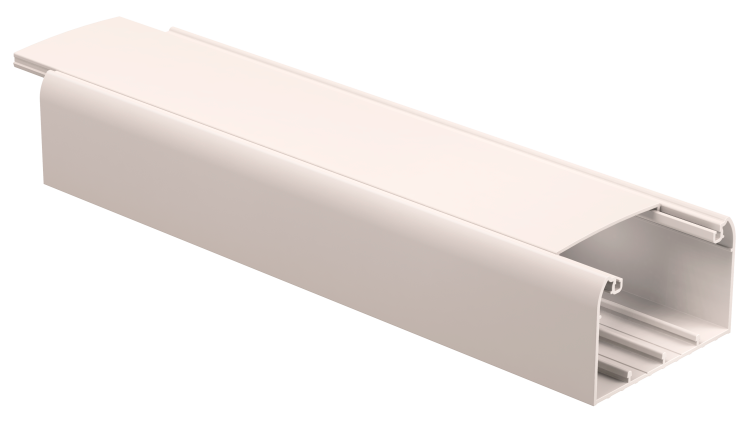

Кабель-канал парапетный 80х40 пластик длина 2000 мм от IEK (ИЭК) серии PRIMER предназначен для открытой прокладки кабелей и монтажа электроустановочных устройств в помещениях. Его прямоугольная форма, перфорированная задняя стенка и наличие крышки обеспечивают удобство сборки и надежную фиксацию на любой поверхности.

Назначение и область применения

Кабель-канал парапетный 80х40 пластик длина 2000 мм используется для упорядоченной прокладки силовых и слаботочных кабелей в жилых, офисных и промышленных зданиях. Подходит для монтажа на стенах, потолках, перегородках - особенно там, где требуется скрыть провода без штробления. Также позволяет закрепить выключатели, розетки, распределительные коробки внутри канала. Применяется в рамках электромонтажных работ согласно нормам ТУ 2291-001-1436938-2008.

Технические характеристики

• Габариты: 80×40 мм, длина 2000 мм
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины
• Полезное сечение: 2600 мм2 - вместительно для нескольких кабелей до 10–12 мм2 каждый
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Крышка: одноразовая, плотно защелкивается, цвет совпадает с корпусом - чисто-белый
• Перфорация: по всей длине основания, отверстия Ø6,5 мм, шаг 250 мм - для крепления дюбелями или саморезами
• Количество перегородок: до 3 шт. - позволяют разделять кабели по группам (например, питание и сигнал)
• Фиксатор крышки: есть - предотвращает случайное открывание
• Температурный режим монтажа: от -15C до +60C - подходит для большинства помещений, не рекомендуется для улицы
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Поверхность: необработанная - матовая, без глянца
• Защитная пленка: да - сохраняет внешний вид при транспортировке и монтаже

Совместимость и монтаж

Кабель-канал парапетный 80х40 пластик длина 2000 мм монтируется на любую ровную поверхность: бетон, кирпич, ГКЛ, металл. Для крепления используются дюбели-гвозди или саморезы через перфорированные отверстия. Крышка легко защелкивается после укладки кабелей - не требует инструментов. Перегородки вставляются в специальные пазы внутри канала - можно комбинировать 1, 2 или 3 элемента. Учитывайте посадочный диаметр: отверстия 6,5 мм подходят под стандартные крепежи M4–M6. Напрямую совместим с другими элементами серии PRIMER: углы, соединители, заглушки.

Безопасность и стандарты

Материал ПВХ соответствует требованиям пожаробезопасности: не распространяет горение. Соответствует техническому регламенту ТУ 2291-001-1436938-2008. Степень защиты IP40 гарантирует безопасность от попадания инструментов и крупной пыли, но не предназначена для влажных сред. Не применяется в местах с постоянным воздействием воды, паром или агрессивными химикатами.

Преимущества

• Высокая прочность ПВХ - не деформируется при температурных колебаниях
• Закрытая конструкция с фиксатором - снижает риск повреждения кабелей и доступа посторонних
• Возможность разделения внутреннего объема - упрощает обслуживание и диагностику
• Антикоррозийный материал - не ржавеет, не нуждается в покраске
• Симметричная форма - одинаково удобен для монтажа на стене и потолке
• Защитная пленка - сохраняет чистоту поверхности до момента окончательной установки

Ограничения применения

• Не предназначен для наружной установки - не выдерживает УФ-излучения и осадков
• IP40 недостаточно для сырых помещений (ванная, баня, подвал) - возможна коррозия крепежа
• Не рассчитан на высокие механические нагрузки - нельзя использовать как несущую конструкцию
• При температуре ниже -15C материал становится хрупким - избегайте монтажа зимой на улице
• Не допускается использование в местах с частыми ударными нагрузками (производственные цеха с вибрацией)

Примеры использования

• Прокладка кабелей питания и Ethernet в офисном помещении вдоль стены
• Монтаж розеток и выключателей в квартире без штрабления
• Разделение силового и сигнального кабеля в щитовой комнате с помощью перегородок
• Обустройство временных электросетей на стройплощадке
• Подключение оборудования на конвейере или станке с необходимостью быстрого доступа к проводам

Практические советы

• Перед монтажом удалите защитную пленку - она может оставить следы, если ее снимать после крепления
• При использовании трех перегородок проверьте, чтобы суммарная толщина кабелей не превышала 2600 мм2
• Для длинных участков используйте соединители серии PRIMER - они обеспечивают герметичность стыка
• Не затягивайте крепеж слишком сильно - ПВХ может треснуть
• Если планируете менять кабели - оставляйте запас свободного пространства в канале: не более 60% от полезного сечения
• Проверяйте соответствие диаметра кабелей и внутреннего объема перед заказом - для многожильных проводов лучше брать канал с запасом
