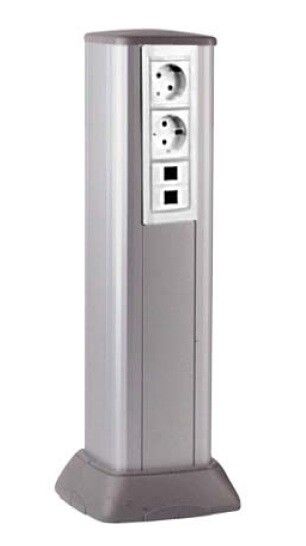

Колонна алюминиевая Sotto 500 мм, IP40 DKC 19551

Колонна алюминиевая для электрической установки, высота 0.5 м, цвет серый металлик от DKC (ДКС), артикул 19551 - компактная мини-колонна для организации электрических пунктов управления в условиях ограниченного пространства. Подходит для установки устройств из серий Avanti, Viva, Brava, обеспечивает двусторонний доступ и мобильную фиксацию на полу.

Назначение и область применения

Колонна алюминиевая для электрической установки предназначена для размещения электроустановочных изделий (ЭУИ) там, где невозможно использовать стенные шкафы - например, в центральных зонах производственных площадок, на конвейерах, в сборочных участках или между оборудованием. Благодаря мобильности и компактной форме её можно перемещать и устанавливать в любом месте помещения. Применяется в промышленности, логистике, пищевых и химических производствах.

Технические характеристики

• Высота: 500 мм
• Ширина корпуса: 120 мм
• Ширина верхней части: 60 мм
• Полезное сечение: 9810 мм2 - позволяет разместить до 24 стандартных модулей ЭУИ
• Количество отсеков: 2
• Количество перегородок: 3 - обеспечивают разделение внутри колонны на функциональные зоны
• Количество вводов: 4 - все кабели заводятся снизу
• Степень защиты IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: светло-серый металлик (RAL 9006)
• Материал: алюминий - легкий, коррозионностойкий, безгалогенный
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом и возможными колебаниями температуры и влажности
• Ударопрочность: 20 Дж - выдерживает механические воздействия средней силы
• Форма: прямоугольная
• Поверхность: с защитным покрытием
• Тип крепления: винтовой
• Количество крышек: 2 - одна сверху каждого отсека

Совместимость и монтаж

Колонна совместима с ЭУИ серий Avanti, Viva, Brava. Для монтажа требуется дополнительный каркас и рамки - они заказываются отдельно. Кабельные вводы расположены снизу - удобно для подключения от пола или кабельных каналов. Колонна устанавливается на пол с помощью металлической базы, входящей в комплект. Монтаж выполняется винтовым способом: база крепится к полу анкерами или болтами, крышки фиксируются на корпусе. Перегородки внутри устанавливаются с использованием пластикового разделителя (артикул 01415).

Безопасность и стандарты

Колонна выполнена из материалов, свободных от галогенов - снижает риск образования токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 соответствует ГОСТ 14254 - защищает от контакта с проводящими частями и попадания инструментов, но не рассчитана на контакт с водой или влажностью.

Преимущества

• Легкий вес благодаря алюминиевому корпусу - легко перемещать и устанавливать
• Двустороннее исполнение - обслуживание и ремонт возможны с двух сторон
• Готовая система разделения на отсеки - позволяет организовать распределение питания, сигнализации и управления
• Мобильность - возможность переустановки без демонтажа всей системы
• Защитное покрытие повышает долговечность и внешнюю эстетику

Ограничения применения

• Не предназначен для использования во влажных, сырых или открытых помещениях - степень защиты IP40 исключает контакт с жидкостями
• Не рекомендуется применять в средах с повышенной запыленностью выше уровня IP5X - возможно забивание вентиляционных щелей
• Не подходит для установки мощных преобразователей или аппаратов с высоким тепловыделением - нет активного охлаждения
• Максимальная нагрузка ограничена прочностью конструкции - не следует перегружать верхние крышки тяжелыми элементами

Примеры использования

• Центральный пункт управления на конвейере в пищевом производстве
• Распределительная точка для датчиков и пультов на складском комплексе
• Автономная станция управления насосом в цеху с плотной компоновкой оборудования
• Передвижной пункт контроля на линии сборки

Практические советы

• При планировании размещения учтите ширину колонны - 120 мм требуют минимального прохода между соседними объектами
• Для увеличения числа модулей используйте пластиковый разделитель 01415 - он позволяет формировать до трёх секций вместо двух
• Заглушка и накладки в комплекте предотвращают случайный доступ к внутренним частям - проверьте их наличие после монтажа
• При необходимости замены крышки - она снимается без демонтажа всего корпуса
• Не используйте колонну в качестве опоры для тяжелого оборудования - она не рассчитана на механическую нагрузку сверх массы установленных ЭУИ
