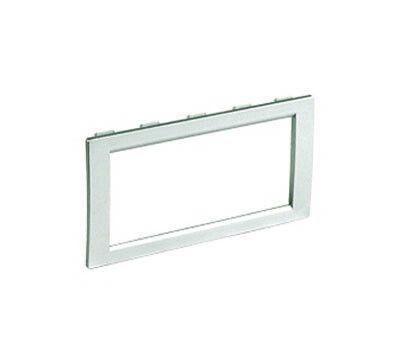

Рамка универсальная на 4 модуля, цвет серый металлик | F00013G DKC ДКС

Рамка универсальная на 4 модуля, цвет серый металлик от DKC (ДКС), артикул f00013g, предназначена для установки в кабель-каналы системы In-liner Aero. Она обеспечивает надёжную фиксацию электроустановочных изделий, совместима с устройствами различных серий и подходит для современных интерьеров, где важны чистота линий и долговечность.

Назначение и область применения

Рамка универсальная на 4 модуля используется для маскировки и декорирования открытой проводки внутри кабель-каналов системы In-liner Aero. Устанавливается поверх каркаса и служит основой для монтажа выключателей, розеток, терморегуляторов и других электроустановочных изделий. Подходит для офисов, медицинских центров, школ, детских садов и других помещений с повышенными требованиями к гигиене и эстетике.

Технические характеристики

• Количество мест: 4 модуля
• Тип изделия: рамка для кабель-канала
• Материал: АБС-пластик - прочный, устойчивый к ударам и УФ-излучению
• Цвет: серый металлик с глянцевым покрытием
• Установочная высота: 46 мм
• Диаметр отверстия: 107 мм - соответствует стандартному размеру для монтажа модулей
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, не защищена от воды
• Ориентация монтажа: горизонтальная и вертикальная - можно устанавливать в любом направлении
• Климатическое исполнение: УХЛ4 - допускается использование в закрытых помещениях с умеренным климатом, включая холодные периоды
• Содержание галогенов: нет - безопасно для окружающей среды и персонала

Совместимость и монтаж

Рамка универсальная на 4 модуля совместима со всеми электроустановочными изделиями (ЭУИ), которые подходят по габаритам к стандартной установке 4 модуля. Монтаж осуществляется через безвинтовое зажимное крепление - достаточно вставить рамку в каркас кабель-канала до щелчка. Скрытый способ монтажа обеспечивает бесшовный переход между рамкой и каналом. Гладкая форма не имеет выступов, что упрощает уборку и дезинфекцию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Степень защиты IP40 предотвращает попадание крупных твёрдых частиц, но не защищает от влаги - не применяйте в сырых помещениях или там, где возможен контакт с водой. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве или возгорании.

Преимущества

• Высокая механическая прочность материала АБС-пластик - устойчива к царапинам и деформациям
• Глянцевое покрытие - легко моется, не задерживает пыль и бактерии
• Поддержка любой ориентации - удобство при проектировании сложных схем
• Совместимость с ЭУИ всех серий - не требует замены при смене оборудования
• Эстетика в стиле high-tech - гармонирует с анодированным алюминием кабель-каналов In-liner Aero

Ограничения применения

• Не предназначен для наружной установки - IP40 недостаточно для защиты от влаги
• Не рекомендуется использовать в условиях постоянного контакта с химическими растворителями - АБС-пластик может потерять цвет или деформироваться
• Запрещено применять в помещениях с температурой ниже -15C - климатическое исполнение УХЛ4 рассчитано на умеренные условия
• Не подходит для установки в кабель-каналы других систем - только для In-liner Aero

Примеры использования

• Организация рабочего места в медицинском кабинете - розетки и выключатели в одном компактном блоке
• Управление освещением и оборудованием в детской комнате - гладкая поверхность легко протирается
• Монтаж автоматики на производственной линии - сочетание с алюминиевыми кабель-каналами создаёт единый технологический стиль
• Обустройство современного офиса - минимализм и чистые линии без лишних элементов

Практические советы

• Перед монтажом проверьте, чтобы каркас кабель-канала был правильно собран - рамка должна плотно входить без усилий
• При использовании нескольких рамок рядом соблюдайте одинаковое расположение - все должны быть либо горизонтальными, либо вертикальными для единого вида
• Не используйте инструменты для принудительного крепления - безвинтовое зажимное крепление работает только при правильной посадке
• Для очистки используйте мягкие ткани и нейтральные средства - агрессивные чистящие составы могут повредить глянцевое покрытие
• Убедитесь, что установленные в рамке устройства имеют суммарную ширину не более 4 модулей - перегрузка может вызвать перегрев или затруднённый доступ
