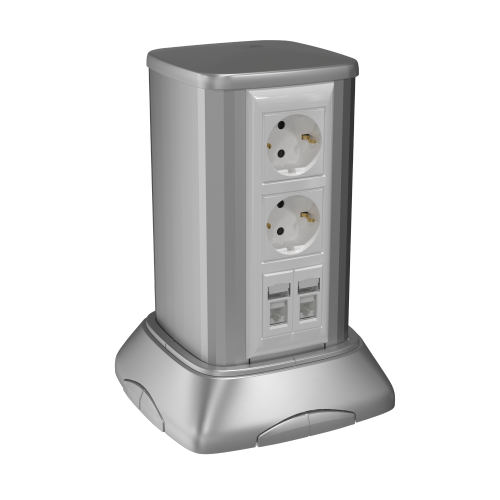

Мини-колонна для эл. установ. 0.25м алюм. сер. мет. DKC 19521 ДКС

Миниколонна алюминиевая 0.25м, цвет серый металлик / светло-серебристый металлик от DKC (ДКС), артикул 19521 - компактная стационарная или мобильная конструкция для размещения электроустановочных изделий в условиях ограниченного пространства. Подходит для установки на полу в цехах, офисах и других зонах, удалённых от стен.

Назначение и область применения

Миниколонна алюминиевая 0.25м предназначена для организации точечных рабочих мест там, где невозможно использовать настенные распределительные устройства. Удобна в местах с плотной технологической оснасткой - на сборочных линиях, участках автоматизации, в лабораториях и административных зонах. Внутрь колонны устанавливают электроустановочные изделия из серий Avanti, Viva, Brava. Благодаря двустороннему исполнению и возможности перемещения, её можно использовать как в фиксированном, так и в временно установленном режиме.

Технические характеристики

• Материал корпуса: алюминий с покрытием, без галогенов
• Габариты: ширина 120 мм, высота 250 мм
• Общее полезное сечение: 9810 мм2
• Количество отсеков: 2
• Количество перегородок внутри: 3 (из алюминия + пластиковый разделитель 01415)
• Количество вводов: 4 (все снизу)
• Количество крышек: 2 (по одной на каждый отсек)
• Степень защиты: IP40 - против твердых частиц крупнее 1 мм, не защищает от воды
• Цвет: светло-серый (RAL 9006), металлик
• Форма: прямоугольная
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Ударопрочность: 20 Дж - выдерживает удары средней силы
• Тип крепления: винтовой
• Возможность напольного монтажа: да
• Мобильность: да - легко передвигать и переустанавливать

Совместимость и монтаж

Миниколонна алюминиевая 0.25м совместима с ЭУИ из серий Avanti, Viva, Brava. Для монтажа требуется предварительно подготовить место на ровной поверхности. Колонна крепится к основанию с помощью четырёх винтов, входящих в комплект. Нижние кабельные вводы позволяют провести питание и сигналы через пол или кабельный канал. Перегородки внутри формируют два отдельных отсека - удобно для разделения цепей управления и питания. Крышки и заглушки обеспечивают герметичность и безопасную работу. Монтаж не требует сварки или специальных инструментов - всё собирается на болтах.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования в промышленных условиях. Степень защиты IP40 исключает доступ твёрдых предметов более 1 мм, что снижает риск замыканий. Алюминиевый корпус не содержит галогенов - при возгорании не выделяет токсичных паров. Климатическое исполнение УХЛ4 гарантирует надёжную работу в типовых производственных помещениях с контролируемой температурой и влажностью. Ударопрочность 20 Дж обеспечивает сохранность при случайных столкновениях.

Преимущества

• Лёгкий вес благодаря алюминиевому корпусу - удобно транспортировать и менять положение
• Двусторонний доступ к оборудованию - обслуживание с двух сторон без демонтажа
• Чёткое деление на отсеки позволяет организовать раздельные цепи (например, управление/питание)
• Заглушки и крышки входят в комплект - не нужны дополнительные элементы
• Основание с ножками обеспечивает устойчивость даже на неровных поверхностях
• Не требует крепления к стене - идеально для временной или изменяемой планировки

Ограничения применения

• IP40 не защищает от брызг и влаги - нельзя применять во влажных, мыльных или моющих зонах
• Высота всего 250 мм - вместимость ограничена (~до 12 модулей); не подходит для больших систем
• Только нижние вводы - невозможен кабельный ввод со стороны стен или потолка
• Не предназначен для открытых площадок или помещений с экстремальными температурами вне UHL4
• Элементы ЭУИ (каркасы, рамки) не входят в комплект - необходимо закупать отдельно

Примеры использования

• На конвейере - для размещения кнопок старта/останова, индикации и реле контроля
• В цехе по сборке - как автономная точка подключения тестового оборудования
• В офисе производства - для установки терминалов HMI или сетевых устройств рядом с рабочими местами
• Как временное решение при реконструкции - когда стены ещё недоступны для монтажа

Практические советы

• Перед установкой проверьте, чтобы все кабели имели достаточную длину для выхода снизу - миниколонна не предусматривает боковые вводы
• Используйте пластиковый разделитель 01415 для жесткого отделения отсеков - он продлевает срок службы изоляции между цепями
• Выбирайте ЭУИ с учётом глубины: некоторые модели могут задевать за заднюю стенку при установке
• Для частой мобильности используйте роликовую платформу под базу - она уже имеет крепления для этого
• Не затягивайте винты слишком сильно - алюминий мягче стали, есть риск повредить резьбу
• Проверяйте соответствие цвета RAL 9006 с другими элементами интерфейса - особенно важна эргономика в операционных зонах
