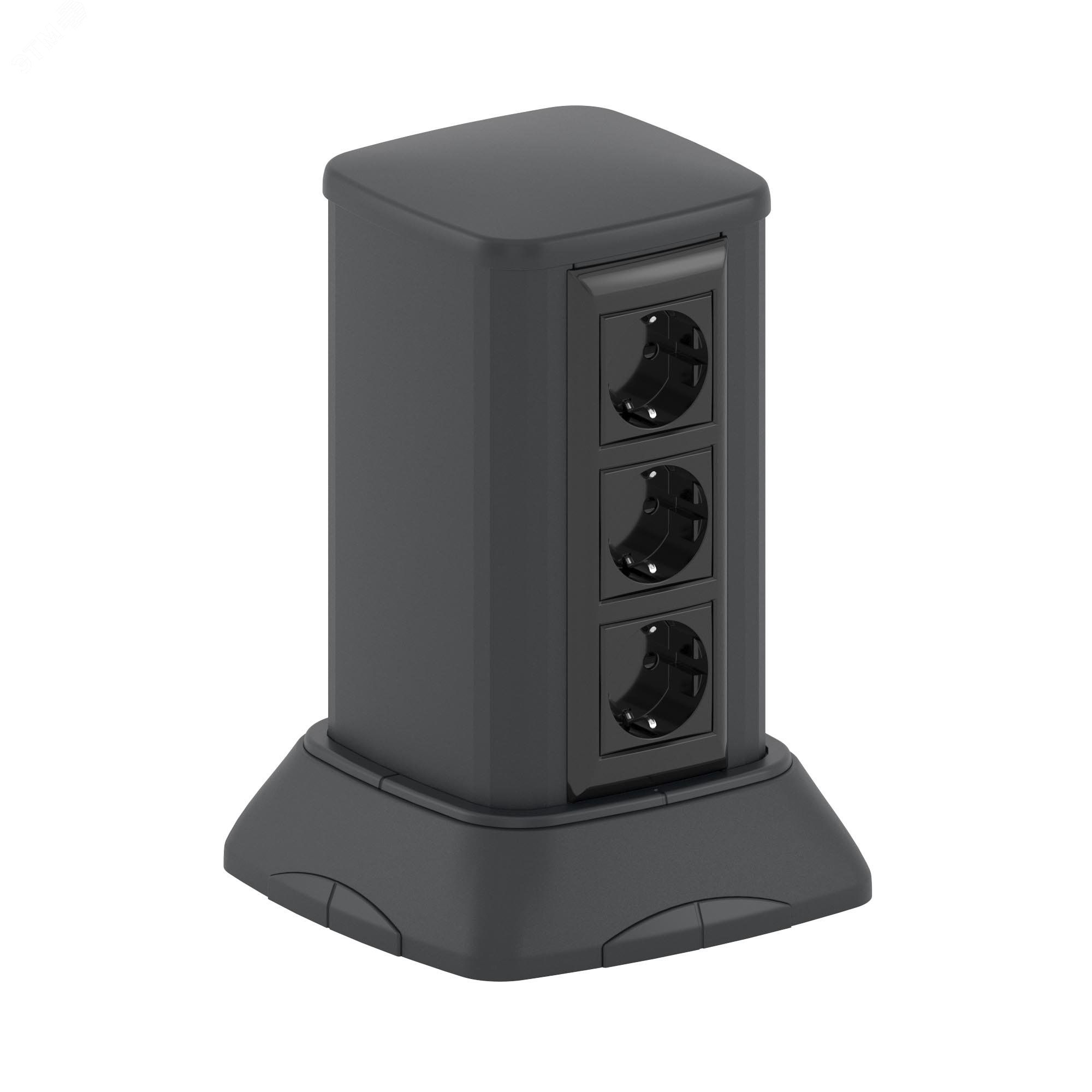

Мини-колонна для эл. установ. 0.25м черн. DKC 19523 ДКС

Миниколонна алюминиевая 0.25м, цвет чёрный от DKC (ДКС), артикул 19523 - это мобильная распределительная система для организации рабочих мест в центральной зоне помещения, где невозможно использовать настенные решения. Колонна обеспечивает двусторонний доступ к электроустановочным изделиям и подходит для временных или изменяемых конфигураций.

Назначение и область применения

Миниколонна алюминиевая 0.25м, цвет чёрный предназначена для размещения электроустановочных изделий (ЭУИ) в удалённых от стен зонах: на производственных площадях, в офисах с гибкой планировкой, на сборочных линиях, в выставочных залах. Она позволяет организовать точки питания, управления и сигнализации там, где нельзя прокладывать трассы вдоль стен. Подходит для ситуаций, когда требуется частая переустановка оборудования.

Технические характеристики

• Высота: 250 мм
• Ширина: 60 мм
• Глубина: 250 мм
• Материал корпуса: алюминий (стойка, крышки)
• Материал крепёжных элементов: сталь, полипропилен, АБС-пластик
• Цвет: чёрный (RAL 9005)
• Степень защиты IP40: защита от твердых предметов более 1 мм, но не от воды
• Количество отсеков: 2 (по одному с каждой стороны)
• Количество перегородок внутри: 3 (можно использовать для разделения пространства)
• Кабельный ввод: снизу, через 4 входа
• Полезное сечение: 9810 мм2 - достаточно для прокладки нескольких кабелей и проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Поверхность: с порошковым покрытием, устойчивое к механическому воздействию
• Ударопрочность: 20 Дж - выдерживает случайные удары в бытовых/промышленных условиях
• Материал свободен от галогенов - безопасен при возгорании

Совместимость и монтаж

Миниколонна алюминиевая 0.25м, цвет чёрный совместима с ЭУИ из серий Avanti, Viva и модульными устройствами формата 45×45 мм. Для монтажа используется каркасная система, аналогичная применяемой в коробах In-liner Aero и In-liner Front.

Колонна крепится к полу четырьмя винтами (входят в комплект). Кабели подводятся снизу через гофрированные трубы или напольные кабель-каналы ДКС. Максимально допустимая нагрузка по модулям - 6 единиц с каждой стороны (итого 12 модулей). Можно также установить две рамки по 2 модуля (итого 8 модулей).

Внутренние перегородки фиксируются с помощью пластикового разделителя (артикул 01415), который продается отдельно. Это позволяет гибко распределять пространство между силовыми и слаботочными цепями.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254. Миниколонна не защищена от брызг и влаги - не применяется во влажных средах, на улице или в помещениях с постоянным контактом с водой. Все материалы не содержат галогенов, что снижает риск образования токсичных газов при нагреве. Применяется в соответствии с правилами устройства электроустановок (ПУЭ): обязательное заземление корпуса при использовании в сетях TN-S/TN-C-S.

Преимущества

• Двустороннее исполнение - удобный доступ к оборудованию с двух сторон
• Мобильность - легко перемещается, не требует капитальных работ
• Алюминиевый корпус - легкий, коррозионностойкий, не требует окраски
• Поддержка стандарта In-liner Aero - совместимость с широким спектром ЭУИ
• Возможность разделения отсеков - позволяет изолировать разные типы цепей
• Заземляемая конструкция - повышает безопасность при работе с токоведущими частями

Ограничения применения

• Не предназначен для открытых помещений или зон с возможностью попадания воды - IP40 недостаточно для влажной среды
• Максимальная высота 250 мм - не подходит для установки крупногабаритных устройств (например, автоматических выключателей типа 4P с большим корпусом)
• Требуется предварительная подготовка пола - необходимо сверлить отверстия для крепления
• Не рассчитана на значительную механическую нагрузку - не следует использовать как опору для тяжёлого оборудования
• Кабельный ввод только снизу - невозможен боковой или верхний ввод без доработки

Примеры использования

• Производственный участок: миниколонна алюминиевая 0.25м, цвет чёрный устанавливается в центре линии для подключения пультов управления, световых индикаторов и кнопок аварийной остановки
• Офис с open-space планировкой: служит источником питания для рабочих мест, зарядных станций, принтеров и коммуникационного оборудования
• Выставка или торговый зал: используется для временного подключения освещения, видеокамер, информационных экранов
• Сборочные линии: размещаются рядом с операторскими местами для подключения инструментов и контрольных приборов

Практические советы

• Перед монтажом проверьте, чтобы посадочное место на полу было ровным - неровности вызывают перекос и затрудняют закручивание винтов
• Используйте разделители (артикул 01415) для отделения силовых кабелей от слаботочных - это снижает помехи и повышает надёжность работы
• Не забудьте выполнить заземление колонны: соедините её с системой заземления здания медным проводом сечением не менее 2,5 мм2
• При установке ЭУИ следите за тем, чтобы они не выходили за границы рамок - это гарантирует сохранение степени защиты IP40
• Для длительной эксплуатации в пыльных помещениях периодически протирайте поверхность - хотя покрытие устойчиво, скопившаяся пыль может влиять на теплоотвод
• Миниколонна алюминиевая 0.25м, цвет чёрный - идеальный вариант для проектов с изменяющейся конфигурацией. Её можно демонтировать, перевезти и собрать заново без потери функциональности
