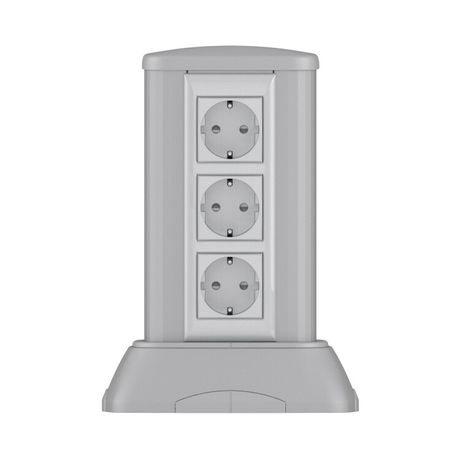

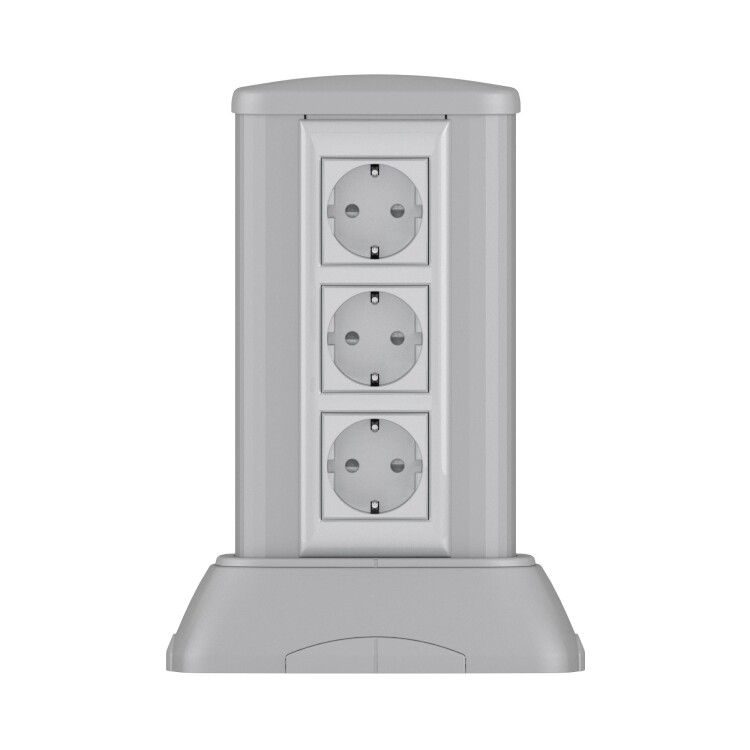

Мини-колонна 0.25м алюм. сер. метал. RAL 9006 DKC 19524 ДКС

Миниколонна алюминиевая, 0.25 м, цвет серый металлик, RAL 9006 от DKC - это мобильная напольная конструкция для организации рабочих мест в центре помещения, где невозможно использовать настенные решения. Артикул 19524 позволяет легко интегрировать оборудование серии Avanti, Viva и другие модули 45×45 мм, обеспечивая доступ к коммутационным элементам с двух сторон.

Назначение и область применения

Миниколонна алюминиевая, 0.25 м, цвет серый металлик, RAL 9006 предназначена для размещения электроустановочных изделий (ЭУИ) в зонах, удалённых от стен - например, в центре производственных площадок, на сборочных линиях, в лабораториях или офисах с открытой планировкой. Конструкция обеспечивает удобный доступ к выключателям, розеткам, кнопкам управления и другим устройствам с обеих сторон. Подходит для временной или постоянной установки благодаря мобильному исполнению.

Технические характеристики

• Высота: 250 мм
• Ширина: 120 мм
• Глубина: 250 мм
• Ширина верхней части: 60 мм
• Материал корпуса: алюминий (стойка и крышки)
• Материал внутренних элементов: сталь, полипропилен, АБС-пластик
• Цвет: серый металлик, RAL 9006 (темно-серебристый)
• Степень защиты IP20 - защита от контакта с пальцами и твердыми предметами >12 мм; не защищена от воды
• Кабельный ввод: снизу
• Количество секций: 3
• Количество перегородок: 3
• Полезное сечение: 9810 мм2
• Количество крышек: 2 (верхняя и нижняя)
• Поверхность: с порошковым покрытием
• Свободна от галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Миниколонна алюминиевая, 0.25 м, цвет серый металлик, RAL 9006 совместима с ЭУИ следующих серий: Avanti, Viva и модули формата 45×45 мм. Для монтажа требуется использование каркасов и рамок из комплектов In-liner Aero или In-liner Front - они фиксируют устройства внутри колонны. Крепление к полу - винтовое, в четырёх точках. Кабели подводятся через нижний ввод с использованием гофрированных труб или напольного кабель-канала ДКС. Разделители между секциями (артикул 01415) позволяют гибко распределить пространство - каждую из трёх секций можно разделить на две части.

Безопасность и стандарты

Конструкция выполнена из материалов, свободных от галогенов, что снижает риск образования токсичных веществ при нагреве. Степень защиты IP20 исключает контакт с пальцами и крупными объектами, но не предполагает защиту от влаги - применение допускается только в сухих помещениях. Колонну необходимо заземлять в соответствии с правилами электробезопасности.

Преимущества

• Двусторонний доступ к оборудованию - удобно для обслуживания с обоих бортов прохода
• Мобильность - можно перемещать и переустанавливать без демонтажа всего комплекса
• Чёткая структура: три секции и возможность деления на шесть отсеков с помощью разделителей
• Поддержка популярных серий ЭУИ (Avanti, Viva) - упрощает замену и расширение системы
• Алюминиевый корпус - легкий, коррозионностойкий, хорошо рассеивает тепло
• Порошковое покрытие - устойчиво к механическому воздействию и химически агрессивной среде

Ограничения применения

• Не предназначен для использования во влажных, сырых или наружных условиях - IP20 не обеспечивает защиту от воды
• Максимальная нагрузка на модули ограничена конструкцией - не следует перегружать секции тяжёлыми устройствами
• Требуется обязательное заземление - игнорирование этого правила создаёт риск поражения током
• Не подходит для установки в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации
• Кабельный ввод только снизу - нельзя подвести провода со стороны стен или сверху

Примеры использования

• Производственные участки: размещение кнопок запуска/останова оборудования в центре конвейера
• Лаборатории: точки питания и управления приборами в зоне работы с несколькими операторами
• Офисы с open-space планировкой: розетки и USB-порты для зарядки устройств в центральной зоне
• Складские комплексы: управление освещением или системами сигнализации в проходах между стеллажами

Практические советы

• Перед монтажом проверьте посадочные размеры: ширина верхней части 60 мм должна соответствовать размерам используемых каркасов
• Для увеличения числа модулей используйте разделители 01415 - они позволяют вместить до 12 модулей (по 6 с каждой стороны)
• Закрепите колонну к полу надёжно - даже небольшие движения могут повредить кабели или разъёмы
• При прокладке кабелей используйте только гофротрубу или кабель-канал ДКС - это гарантирует соответствие условиям монтажа
• Не применяйте миниколонну в качестве опоры для тяжёлых предметов - она не рассчитана на механическую нагрузку сверх установленной
• При необходимости замены модулей - отсоединяйте питание, снимайте крышку и работайте с каркасами, а не с самими устройствами
