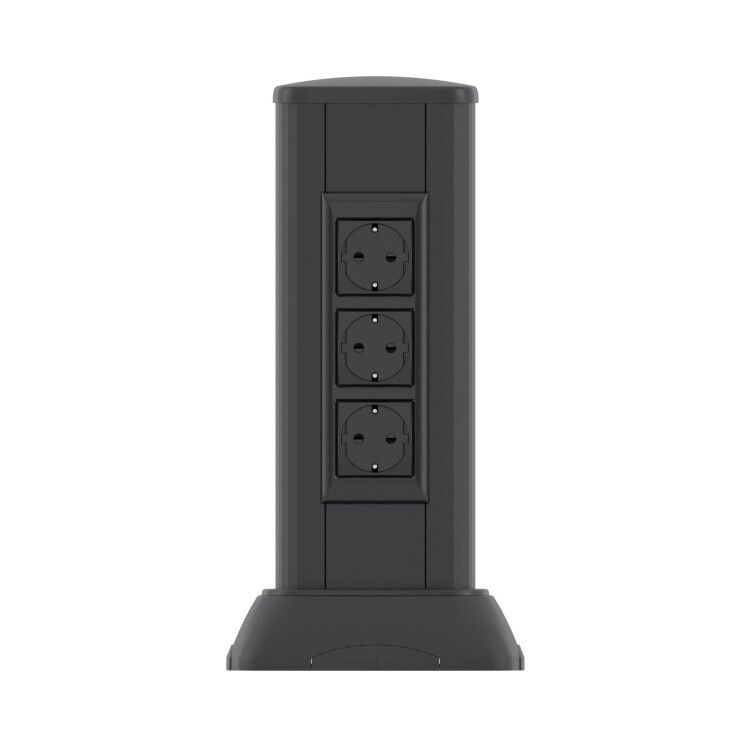

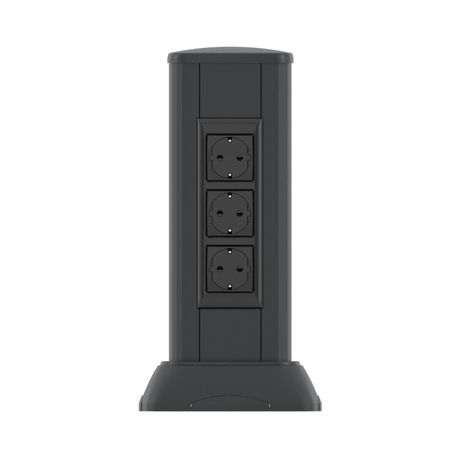

Мини-колонна для эл. установ. 0.35м черн. DKC 19533 ДКС

Миниколонна алюминиевая 0.35м цвет черный от DKC - компактная мобильная распределительная система для организации рабочих мест в центре помещения, где невозможно использовать настенные шкафы. Артикул 19533 обеспечивает двусторонний доступ к оборудованию, что делает её удобным решением для автоматизации и управления на производстве.

Назначение и область применения

Миниколонна алюминиевая 0.35м цвет черный предназначена для размещения электроустановочных изделий (ЭУИ) в свободном пространстве - например, между станками, на конвейерах или в сборочных зонах. Она позволяет вынести управление, сигнализацию и коммуникации прямо к месту работы, избавляя от протяжки кабелей через весь цех. Подходит для промышленных объектов, логистических комплексов, пищевых и фармацевтических производств.

Технические характеристики

• Высота: 350 мм
• Ширина: 120 мм
• Глубина: 350 мм
• Материал корпуса: алюминий (стойка, верхняя часть, корпус)
• Поверхность: окрашенная порошковым покрытием, цвет RAL 9005 (черный)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Количество отсеков: 2
• Количество перегородок: 3 - позволяют разделить каждый отсек на до 3 секций
• Количество вводов: 4 - все снизу, для подключения кабелей через гофру или напольный канал
• Количество крышек: 2 - съемные, для обслуживания с двух сторон
• Полезное сечение: 9810 мм2 - внутренний объем для прокладки проводов и кабелей
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Ударопрочность: 20 Дж - устойчива к случайным механическим воздействиям
• Материалы комплектующих: сталь, полипропилен, АБС-пластик (безгалогеновые материалы)
• Форма: прямоугольная
• Мобильность: да - легко перемещается при необходимости

Совместимость и монтаж

Миниколонна алюминиевая 0.35м цвет черный совместима с ЭУИ серий Avanti, Viva и модульными элементами 45×45 мм. Для монтажа используется каркасная система, аналогичная применяемой в коробах In-liner Aero и In-liner Front. Каждый отсек можно разделить на 2–3 секции с помощью пластикового разделителя (артикул 01415).

Крепление - винтовое, в 4 точки на полу. Подключение кабелей - исключительно снизу, через гофрированные трубы или напольные кабель-каналы ДКС. Максимальная нагрузка по модулям: до 8 единиц с каждой стороны - итого 16 модулей. Колонну необходимо заземлять по нормам безопасности.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленных помещений. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не защищает от брызг и влаги - не применяйте в сырых средах или там, где возможен контакт с водой. Материалы без галогенов снижают токсичность при возгорании, что важно для закрытых производственных зон.

Преимущества

• Двусторонний доступ - обслуживание с обоих бортов без лишних движений
• Разделители внутри отсеков - гибкая настройка под нужды конкретного участка
• Алюминиевый корпус - легкий, коррозионностойкий, не требует частого обслуживания
• Мобильность - можно переустанавливать при изменении планировки
• Высокая плотность монтажа - до 16 модулей на одну миниколонну
• Совместимость с системой In-liner Aero - единый подход к сборке и замене оборудования

Ограничения применения

• Не предназначен для наружной установки - IP40 недостаточно для защиты от осадков
• Запрещено использование в взрывоопасных зонах - нет соответствия взрывозащите
• Не допускается монтаж в местах с постоянным контактом с маслом, химическими жидкостями или агрессивными парами
• Подключение кабелей только снизу - нельзя использовать вертикальную прокладку сверху
• Максимальная высота 350 мм - не подходит для размещения крупногабаритных устройств

Примеры использования

• На конвейере - для установки кнопок старта/стоп, световой сигнализации и реле контроля скорости
• В сборочном цеху - для размещения терморегуляторов, контроллеров и интерфейсов HMI
• На складе - для питания и управления RFID-читающими устройствами
• В лаборатории - для временного подключения тестового оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия под болты - они рассчитаны на стандартные крепежи M8/M10
• Используйте разделитель 01415 для изоляции силовых и слаботочных цепей внутри одного отсека
• При использовании нескольких миниколонн - выстраивайте их в ряд с равным шагом для эргономичного обслуживания
• Не забывайте про заземление: соедините корпус с контуром заземления через медный провод сечением не менее 4 мм2
• Для быстрого доступа к модулям - выбирайте каркасы In-liner Aero, они совпадают по крепежу и глубине
• При замене крышки - используйте оригинальные детали: нестандартные крышки могут нарушить герметичность и безопасность
