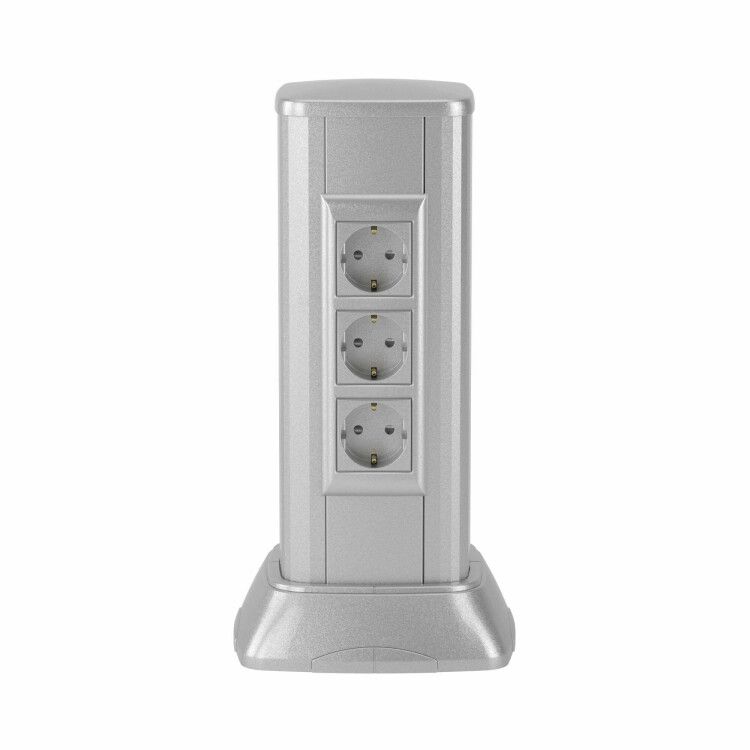

Мини-колонна для эл. установ. 0.35м серый метал. DKC 19531 ДКС

Миниколонна алюминиевая 0,35 м, цвет серый металлик от DKC (ДКС), артикул 19531 - компактная распределительная система для организации точечных рабочих мест в условиях ограниченного пространства. Подходит для установки электроустановочных изделий серий Avanti, Viva, Brava, обеспечивает удобный доступ к коммутационному оборудованию с двух сторон.

Назначение и область применения

Миниколонна алюминиевая 0,35 м предназначена для монтажа в центральных зонах помещений, где невозможно использовать настенные щиты - например, в производственных hall’ах, на сборочных линиях, в офисных зонах с открытой планировкой. Устройство позволяет разместить автоматические выключатели, контакторы, реле и другие элементы управления прямо у точки работы, минимизируя длину кабельных трасс. Применяется там, где требуется мобильность и быстрая переоборудование рабочего участка.

Технические характеристики

• Высота: 350 мм
• Ширина: 120 мм
• Глубина: 60 мм
• Материал корпуса: алюминий с покрытием, без галогенов
• Цвет: светло-серый (RAL 9006)
• Форма: прямоугольная
• Количество отсеков: 2
• Количество перегородок: 3 (альминиевые, фиксируют секции внутри)
• Количество вводов: 4 (снизу)
• Степень защиты IP40: защищает от твердых предметов более 1 мм, не предохраняет от воды
• Объем для модулей: до 16 единиц (ЭУИ серий Avanti/Viva/Brava)
• Полезное сечение: 9810 мм2 (объём для проводов и кабелей)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Ударопрочность: 20 Дж (выдерживает случайные удары в условиях производства)
• Тип крепления: винтовой
• Исполнение: двустороннее - доступ к устройствам с обоих боков
• Возможность напольного монтажа: да

Совместимость и монтаж

Миниколонна алюминиевая 0,35 м совместима исключительно с электроустановочными изделиями из серий Avanti, Viva и Brava. Для монтажа требуются отдельно приобретаемые каркасы и рамки. Крепление осуществляется через четыре винта, входящих в комплект. База на пол металлическая обеспечивает устойчивую установку на ровную поверхность. Ввод кабелей - только снизу, что требует подготовки канала или кабель-канала под конструкцией. Перегородки внутри можно регулировать с помощью пластикового разделителя (артикул 01415) - он продается отдельно.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования класса IP40. Отсутствие галогенов в материале снижает риск образования токсичных веществ при нагреве. Материал - алюминий - не горюч, не подвержен коррозии в нормальных условиях эксплуатации. Напольная установка делает её безопасной для прохода персонала, однако не заменяет полноценный щитовой ящик с защитой выше IP40.

Преимущества

• Легкий вес благодаря алюминиевому корпусу - легко перемещать и менять положение
• Двусторонний доступ к оборудованию - оптимально для проходных зон
• Мобильность - можно переставлять без демонтажа всей системы
• Чёткое разделение на секции - упрощает организацию питания и контроля
• Защита от внешних механических воздействий (IP40, ударопрочность 20 Дж)
• Не требует специального обслуживания - просто протирание от пыли

Ограничения применения

• Не предназначен для влажных сред, наружной установки или мест с возможностью попадания жидкости - степень защиты IP40 недостаточна
• Не используется для силовых щитов с токами свыше 100 А без согласования с проектом
• Требуется обязательная установка на ровную, жесткую основу - нельзя монтировать на мягкие или неровные полы
• Не имеет собственной защиты от перегрузок - все функции обеспечиваются установленными ЭУИ
• Запрещено открывать крышку во время работы оборудования - отсутствует блокировка

Примеры использования

• Рабочие места на конвейере - управление пускателями и кнопками рядом с оператором
• Производственные участки с передвижными станками - временная точка подключения инструментов
• Офисные зоны с гибридной системой - питание компьютеров, принтеров, зарядных устройств
• Складские комплексы - автономные пункты управления освещением и вентиляцией
• Выставочные площадки - временное оборудование для демонстрационных стендов

Практические советы

• Перед монтажом проверьте, чтобы нижние вводы совпадали с направлением кабельных каналов - иначе потребуется доработка пола
• Используйте пластиковый разделитель 01415 для создания трех секций - так легче разделять цепи управления и питания
• Не забудьте закрепить накладки на базу - они предотвращают повреждение полов и улучшают эстетику
• При использовании в холодном помещении учтите, что алюминий теряет часть прочности ниже −25C - не используйте в экстремально низких температурах
• Для частой перестановки рекомендуется фиксация базы анкерами - даже при малом весе колонна может опрокинуться при сильном усилии
• Проверяйте соответствие глубины ЭУИ (до 60 мм) - некоторые модели могут выступать и мешать работе
