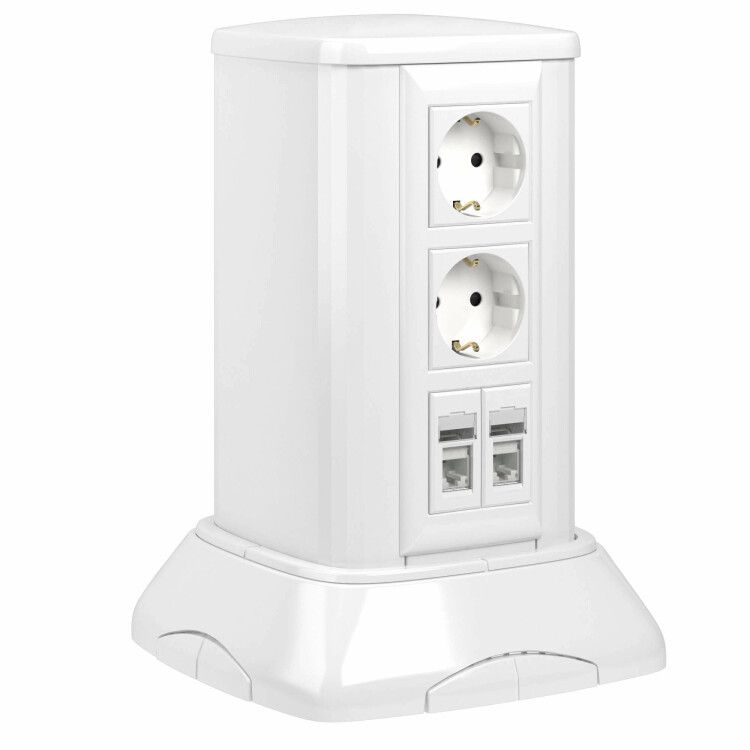

Мини-колонна In-liner Aero 0.25м, белый, напольная DKC (ДКС) 19522

Миниколонна алюминиевая 0.25м, цвет белый от DKC - компактная мобильная система для организации рабочих мест в центральных зонах помещений, где невозможно использовать настенные решения. Артикул 19522 подходит для монтажа электроустановочных изделий с двух сторон, обеспечивая доступ к оборудованию со всех направлений.

Назначение и область применения

Миниколонна алюминиевая 0.25м, цвет белый предназначена для размещения электроустановочных изделий (ЭУИ) в помещениях с высокой плотностью оборудования - например, на производственных линиях, в офисных зонах, на выставочных площадях. Она позволяет организовать точки питания, управления и связи там, где нельзя прокладывать кабели вдоль стен. Колонна устанавливается на пол и перемещается при необходимости, что делает её идеальной для временных или изменяемых конфигураций.

Технические характеристики

• Высота: 250 мм
• Ширина: 60 мм
• Глубина: 250 мм
• Общая ширина колонны: 120 мм
• Полезное сечение: 9810 мм2
• Количество отсеков: 2
• Количество перегородок: 3
• Количество вводов кабеля: 4 (снизу)
• Количество крышек: 2
• Материал корпуса и стоек: алюминий
• Материал других элементов: сталь, полипропилен, АБС-пластик
• Цвет: белый, RAL 9016
• Поверхность: с порошковым покрытием
• Степень защиты: IP40 (защита от твердых предметов >1 мм, без защиты от воды)
• Климатическое исполнение: УХЛ4 (работа при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Ударопрочность: 20 Дж
• Материал свободен от галогенов
• Форма: прямоугольная
• Тип крепления: винтовое к полу в 4 точках
• Исполнение: двустороннее
• Мобильность: да

Совместимость и монтаж

Миниколонна алюминиевая 0.25м, цвет белый совместима с электроустановочными изделиями серий Avanti, Viva и модулями 45×45 мм. Для монтажа требуется использование каркасов и рамок из систем In-liner Aero или In-liner Front - они фиксируют оборудование внутри отсеков. Каждую сторону колонны можно разделить на 2–3 секции с помощью пластикового разделителя (артикул 01415). Максимально допустимо установить по 6 модулей ЭУИ с каждой стороны. Подключение кабелей выполняется через нижние вводы с использованием гофрированных труб или напольных кабель-каналов ДКС. Колонну необходимо заземлить по нормам безопасности.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых объектов диаметром более 1 мм, но не защищает от влаги - поэтому миниколонна не применяется во влажных средах или на открытых площадках. Климатическое исполнение УХЛ4 гарантирует надёжную работу в закрытых помещениях с умеренной влажностью и перепадами температур. Материалы колонны не содержат галогенов, что снижает риск образования токсичных веществ при возгорании.

Преимущества

• Двусторонняя конструкция позволяет обслуживать оборудование с обоих боков - удобно для проходных зон.
• Мобильность: легко переместить или переустановить без демонтажа всего участка.
• Гибкая внутренняя разметка: три перегородки позволяют формировать до трёх отсеков на каждую сторону.
• Совместимость с популярными сериями ЭУИ (Avanti, Viva, In-liner Aero) - не требует адаптеров.
• Алюминиевый корпус легкий, коррозионностойкий и хорошо рассеивает тепло.
• Порошковое покрытие RAL 9016 устойчиво к механическому воздействию и легко моется.

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, на улице или в помещениях с постоянным контактом с водой - степень защиты IP40 недостаточна.
• Требуется обязательное заземление; без него запрещён монтаж в электрических сетях.
• Поддерживается только монтаж ЭУИ с применением специализированных каркасов - прямая установка модулей невозможна.
• Максимальная нагрузка на конструкцию ограничена весом установленного оборудования - не следует перегружать отсеки сверх рекомендованного числа модулей (6 с каждой стороны).
• Не подходит для установки в зонах с частыми ударными нагрузками выше 20 Дж.

Примеры использования

• Производственные линии: точки управления станков, кнопочные пункты, индикационные световые табло.
• Офисные зоны: розетки, USB-зарядки, коммуникационные модули в центре открытого пространства.
• Выставочные павильоны: временное размещение оборудования для презентаций и демонстраций.
• Лаборатории и мастерские: распределительные точки для тестирования устройств.

Практические советы

• Перед монтажом проверьте, чтобы посадочные места на полу были ровными - неровности вызывают перекос колонны.
• Используйте только кабель-каналы ДКС или гофру с подходящим внешним диаметром - вводы рассчитаны на стандартный размер, указанный в документации.
• При планировании размещения модулей учтите, что каждый отсек ограничен по глубине - крупные устройства могут задевать противоположную стенку.
• Для долговечности периодически протирайте поверхность мягкой тканью - пыль в порошковом покрытии может накапливаться в углублениях.
• Запаситесь разделителем 01415 - он позволяет оперативно менять конфигурацию отсеков без замены колонны.
• Не используйте миниколонну в качестве опоры для тяжёлых предметов - она не предназначена для механической нагрузки сверх проектной.
