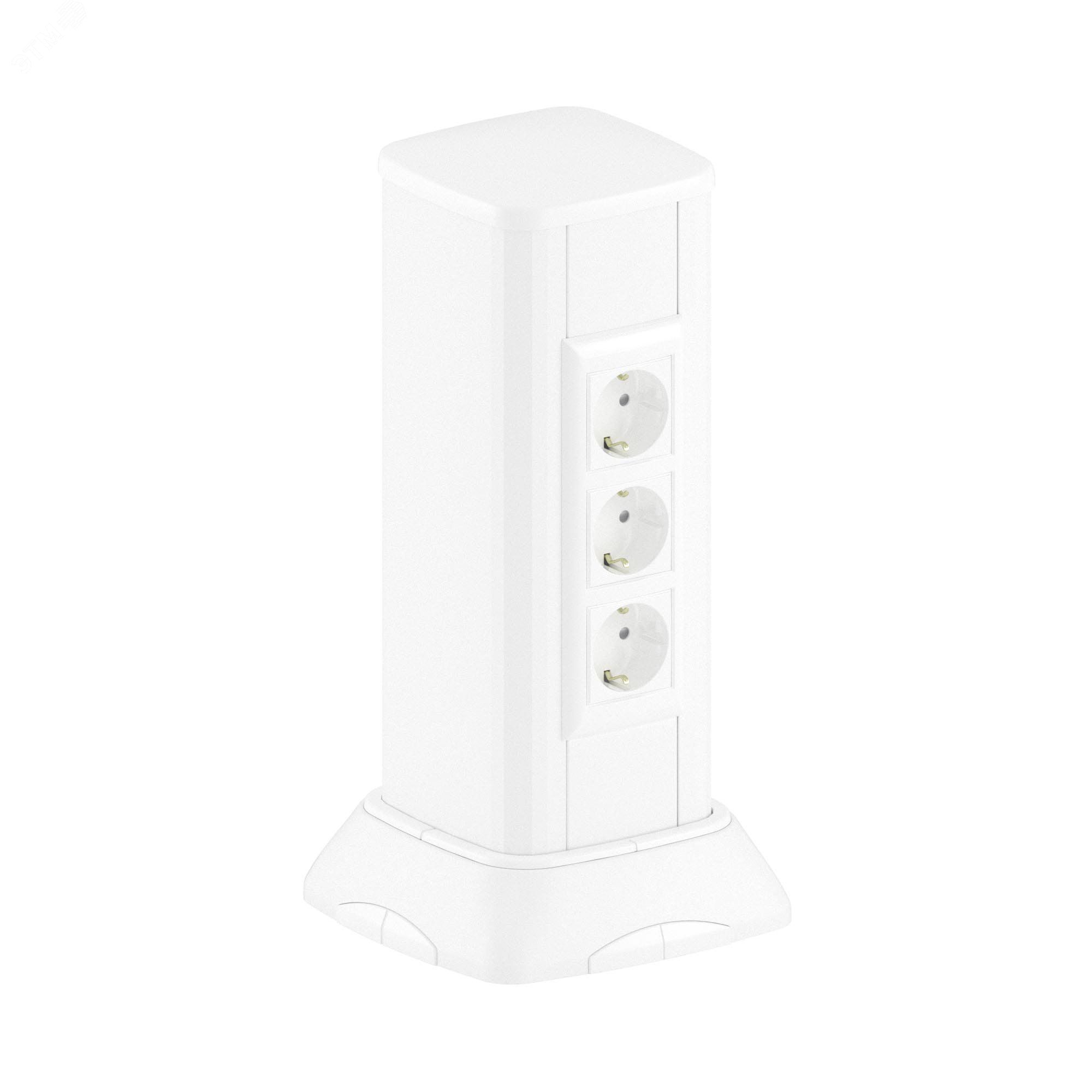

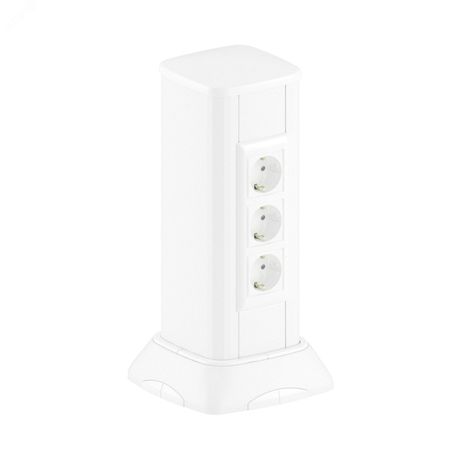

Мини-колонна для эл. установ. 0.35м бел. DKC 19532 ДКС

Миниколонна алюминиевая 0.35м, цвет белый от DKC - это мобильная распределительная конструкция для организации рабочих мест в центральных зонах помещений, где невозможно использовать настенные шкафы. Артикул 19532 подходит для монтажа электрооборудования с двух сторон, обеспечивая доступ к устройствам со всех направлений.

Назначение и область применения

Миниколонна алюминиевая 0.35м, цвет белый предназначена для размещения электротехнических изделий в местах, удалённых от стен - например, в центре производственных площадок, на сборочных линиях, в офисных зонах с открытой планировкой. Она позволяет организовать удобную точку подключения и управления оборудованием без необходимости прокладывать кабели через весь зал. Подходит для временного или постоянного использования благодаря возможности быстрой перемещения.

Технические характеристики

• Высота: 350 мм
• Ширина: 120 мм
• Глубина: 350 мм
• Цвет: чисто-белый (RAL 9016)
• Материал корпуса: алюминий с покрытием
• Количество отсеков: 2
• Количество секций: 3
• Количество перегородок: 3 (можно регулировать положение)
• Количество вводов: 4 (снизу)
• Полезное сечение: 9810 мм2
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Ударопрочность: 20 Дж (выдерживает механические воздействия средней силы)
• Поверхность: окрашенная, без галогенов
• Крышки: 2 шт., съемные, из прочего пластика
• Форма: прямоугольная

Совместимость и монтаж

Миниколонна алюминиевая 0.35м, цвет белый совместима с элементами серии In-liner Aero и In-liner Front. Для монтажа оборудования внутри используется каркасы и рамки этих серий. Поддерживаются устройства формата 45×45 мм, а также модули из серий Avanti и Viva.

Электроустановочные изделия монтируются с двух сторон - максимальная нагрузка: до 8 модулей с каждой стороны (итого 16). Разделители между секциями (артикул 01415) позволяют гибко настраивать внутреннее пространство. Кабели подводятся снизу через гофрированные трубы или напольные кабель-каналы ДКС. Колонна крепится к полу четырьмя винтовыми точками. Возможен напольный монтаж - фиксация надёжная, не требует дополнительных опор.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твёрдых объектов размером более 1 мм, но не защищает от брызг и влаги - поэтому миниколонну нельзя использовать во влажных помещениях или там, где возможен контакт с водой. Материалы корпуса не содержат галогенов, что снижает выделение токсичных веществ при нагреве. Климатическое исполнение УХЛ4 соответствует требованиям для эксплуатации в закрытых производственных помещениях с контролируемой температурой и влажностью.

Преимущества

• Двусторонний доступ к оборудованию - удобно для обслуживания с обоих сторон прохода
• Мобильность - легко переместить при изменении планировки
• Высокая вместимость - до 16 модулей на одной колонне
• Гибкая внутренняя настройка - три перегородки позволяют делить отсеки по нужным размерам
• Лёгкий вес и прочность - алюминиевый корпус устойчив к деформации, но не создаёт лишнюю нагрузку на пол
• Эстетика - белый цвет RAL 9016 хорошо сочетается с современным интерьером

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкости - IP40 не обеспечивает защиту от воды
• Подходит только для монтажа оборудования с использованием каркасов In-liner Aero/Front; прямой монтаж модулей без них невозможен
• Максимальная высота 350 мм ограничивает установку крупногабаритных устройств - не подходит для больших автоматических выключателей или частотных преобразователей
• Требуется обязательное заземление - не используйте без подключения к системе защитного заземления

Примеры использования

• Центральная точка управления на конвейерной линии - установлены кнопки старта/останова, индикаторы, реле
• Рабочее место оператора в цеху - размещены контакторы, терморегуляторы, световые сигнализаторы
• Зона зарядки и контроля в логистическом центре - подключение сетевых фильтров, UPS, розеток
• Обслуживание оборудования в офисе с open-space планировкой - точки питания и коммуникационные интерфейсы

Практические советы

• Перед монтажом проверьте посадочный диаметр вводов - они рассчитаны под стандартные гофры и кабель-каналы ДКС, не подходят для жёстких труб большого диаметра
• Используйте разделители 01415 для создания отдельных зон под разные типы устройств - например, слаботочные и силовые
• Не забывайте про заземление: подключите медный провод от болта заземления на основании колонны к контуру заземления объекта
• При замене оборудования убедитесь, что новые модули имеют тот же форм-фактор (45×45 мм) и совместимы с каркасами In-liner Aero
• Для длительной эксплуатации периодически осматривайте крепления на предмет ослабления - особенно при вибрациях на производстве
