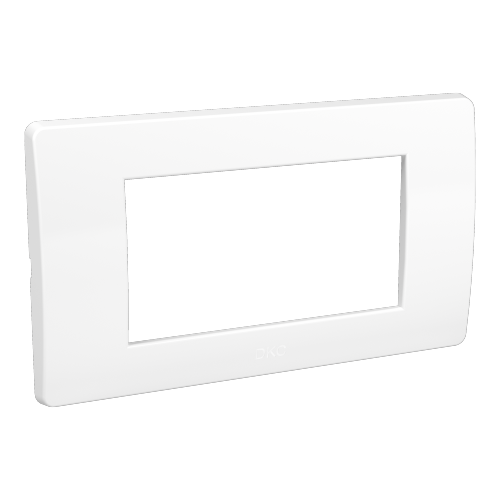

Рамка 2-м 4мод. Brava (для TOR и TBN) бел. RAL9010 DKC 75011W ДКС

Рамка на 4 модуля белая RAL9010 для TOR и TBN от DKC (ДКС) — элемент сборки комплекта управления для кабель-каналов и напольных коробок. Предназначена для фиксации устройств Brava в системах In-liner Classic, обеспечивает чистую, аккуратную отделку и совместима со скрытым монтажом.

Назначение и область применения

Рамка на 4 модуля белая RAL9010 для TOR и TBN используется исключительно для монтажа электроустановочных изделий (ЭУИ) серии Brava внутри коробок PDD-N120. Она не является самостоятельным устройством — работает только в паре с каркасом и самим ЭУИ. Подходит для установки в кабель-каналы, напольные коробки и в пол. Применяется там, где нужна скрытая, аккуратная и стандартизированная сборка: автоматизация цехов, системы управления оборудованием, распределительные щиты в помещениях с высокими требованиями к внешнему виду.

Технические характеристики

• Количество постов и модулей: 4
• Цвет: белый, RAL 9010
• Материал: пластик без галогенов
• Покрытие: глянцевое, лакированное
• Габариты: 50×95×50 мм
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — допустимо использование в закрытых помещениях с умеренным климатом, без экстремальных температур и влажности
• Оrientация монтажа: горизонтальная и вертикальная
• Наличие крышки: да
• Поверхность для надписи: есть — можно нанести этикетки или маркировку
• Прозрачность: да — позволяет визуально контролировать состояние внутренних компонентов
• Перегородка: отсутствует — все 4 модуля находятся в одном открытом пространстве

Совместимость и монтаж

Рамка на 4 модуля белая RAL9010 для TOR и TBN совместима только с каркасами серии Brava и коробками PDD-N120. Монтаж осуществляется путём защелкивания на предварительно установленный каркас — никаких винтов или крепежа не требует. Для работы необходим полный комплект: рамка + каркас + ЭУИ Brava. Не подходит для установки в обычные распределительные щиты или другие типы коробок. Крепление скрытое — после установки рамка выглядит как единая часть поверхности, без выступающих элементов.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования в закрытых помещениях. Степень защиты IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначена для влажных зон или мест с возможностью попадания пыли/жидкости. Материал без галогенов снижает риск образования токсичных веществ при нагреве или возгорании. Климатическое исполнение УХЛ4 указывает на применение в условиях с нормальной влажностью и температурой от −25°C до +40°C.

Преимущества

• Чистый глянцевый дизайн — легко моется, не царапается, сохраняет внешний вид долгое время
• Возможность вертикальной и горизонтальной установки — гибкое решение для ограниченного пространства
• Поверхность для маркировки — удобно обозначить функциональные группы
• Прозрачная конструкция — позволяет проверить наличие и положение модулей без демонтажа
• Быстрый монтаж — защелкивание исключает необходимость инструментов

Ограничения применения

• Не применяется вне системы Brava — несовместима с другими сериями или коробками
• IP20 — нельзя использовать во влажных, пыльных или наружных условиях
• Требуется обязательный каркас PDD-N120 — без него рамка не удержится
• Отсутствие перегородок — все 4 модуля расположены рядом, что может затруднять изоляцию сигналов или питания
• Не рассчитана на нагрузки выше классических ЭУИ — не подходит для мощных коммутирующих устройств без согласования с производителем

Примеры использования

• Автоматизация производства: управление станками через кнопки и индикаторы в коробке PDD-N120
• Конвейерные линии: монтаж панели управления в полу с доступом для обслуживания
• Административные корпуса: скрытые панели управления освещением или HVAC в офисах
• Объекты с повышенными требованиями к эстетике: музеи, медицинские учреждения, современные лаборатории

Практические советы

• Перед заказом убедитесь, что у вас есть именно каркас PDD-N120 — без него рамка бесполезна
• Проверьте посадочные размеры: габариты 50×95×50 мм должны точно соответствовать нише в коробке
• При необходимости маркировки используйте термопечать или клейкие бирки — они лучше держатся на глянцевой поверхности
• Не используйте рамку в качестве декора — она не герметична и не защищена от механических повреждений
• При замене старого ЭУИ — снимите крышку, чтобы увидеть, какие провода подключены к каждому модулю
