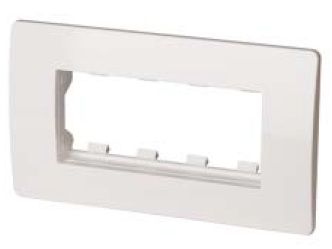

Каркас в сборе с рамкой под 4 модуля VIVA (для монтажа ЭУИ коробки код 10143) | 10245 DKC ДКС

Каркас в сборе с рамкой под 4 модуля VIVA для монтажа электрических устройств в коробки код 10143 - это готовый элемент для установки четырёх электроустройств в коробках с внутренним монтажом. Произведённый компанией DKC (ДКС), он сочетает простую конструкцию и надёжное фиксирование, идеально подходит для систем управления освещением, автоматикой и бытовой электроникой в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Каркас в сборе с рамкой под 4 модуля VIVA для монтажа электрических устройств в коробки код 10143 используется для установки четырёх однополюсных или комбинированных модулей - выключателей, розеток, терморегуляторов, интеркомов и других устройств. Предназначен для скрытого монтажа внутри пластиковых или металлических распределительных коробок, совместим с мини-каналами серии In-liner Classic. Подходит для интерьеров жилых домов, офисов, общественных зданий. Устанавливается исключительно в подготовленные ниши, где есть доступ к проводкам через боковые или задние входы.

Технические характеристики

• Количество постов: 4
• Тип изделия: рамка с каркасом
• Способ монтажа: скрытый (внутри стеновой коробки)
• Количество отсеков: 4
• Диаметр отверстия для прохождения кабелей: 100 мм
• Установочная высота: 87 мм
• Тип крепления: безвинтовое зажимное - защёлкивающаяся система фиксации в коробке
• Степень защиты IP20: защита от контакта с пальцами, но не от воды и пыли
• Материал: бесгалогенный пластик - безопасен при возгорании, не выделяет токсичных паров
• Покрытие: глянцевое белое - легко моется, не желтеет со временем
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в ряд, так и стоя
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и повышенной влажностью до 90%

Совместимость и монтаж

Каркас в сборе с рамкой под 4 модуля VIVA для монтажа электрических устройств в коробки код 10143 совместим с любыми стандартными модулями шириной 17,5 мм (например, Schneider Electric, Legrand, ABB, IEK). Для монтажа требуется заранее просверленное отверстие в стене или коробке диаметром 100 мм. Каркас вставляется в нишу и фиксируется без инструментов - достаточно слегка надавить, чтобы защёлки вошли в пазы. После этого устанавливаются сами устройства и крышка рамки. Адаптеры для ввода мини-каналов уже встроены - позволяют выводить кабели из канала прямо в корпус без дополнительных переходников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки в условиях сухих и обычных помещений. Материал изготовлен без галогенов - снижает риск образования ядовитых веществ при перегреве. Сертифицирован по ГОСТ Р 50030.2 и IEC 60670-1 для компонентов распределительных устройств. Класс защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон (ванна, баня, улица).

Преимущества

• Быстрая установка благодаря безвинтовому механизму - экономит время при монтаже
• Высокая точность геометрии - все четыре отсека точно выдержаны, что гарантирует равномерное расположение модулей
• Защитная плёнка сохраняет внешний вид до момента окончательной сборки
• Поддерживает вертикальную ориентацию - удобно для ограниченных пространств
• Не требует специнструментов - работает даже новичок

Ограничения применения

• Не влажные среды - нельзя использовать в ванных комнатах, на кухне рядом с мойкой, в подвале с постоянной сыростью
• Запрещена установка вне коробки - не является самостоятельным корпусом, требует наличия глубины не менее 87 мм
• Не рассчитан на нагрузку выше 16А/250В - не подходит для мощных нагревательных приборов без согласования с проектом
• Несовместим с крупными модулями свыше 17,5 мм ширины - например, некоторые двойные розетки или Wi-Fi контроллеры могут не поместиться

Примеры использования

• Четыре выключателя света в спальной комнате - один на основной свет, два на ночники, один на вентилятор
• Розетка + USB-порт + управление теплым полом + датчик движения в коридоре
• Электроустройства в офисном кабинете: телефонная розетка, сетевой фильтр, выключатель люминесценции, порт для видеонаблюдения
• Автоматизация дома: термостат, кнопка вызова, сигнализация, реле освещения

Практические советы

• Перед монтажом проверьте глубину коробки - она должна быть больше 87 мм, иначе каркас не войдёт полностью
• Обязательно удалите заводскую защитную плёнку после установки всех модулей - её наличие затрудняет контакт между устройством и рамкой
• Если используете мини-каналы In-liner Classic - направьте вход кабеля именно через предусмотренные адаптеры, чтобы избежать перегибов
• Не используйте силу при установке - если защёлки не щёлкают, скорее всего, отверстие слишком маленькое или деформировано
• Выбирая модули, обращайте внимание на их толщину - некоторые импортные модели чуть толще стандарта и могут не влезть в крайние отсеки
