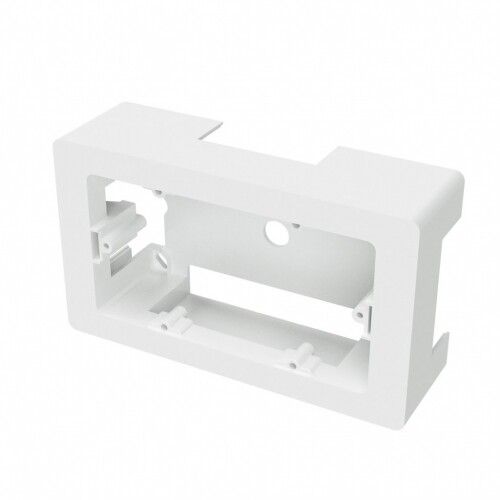

Коробка установочная универсальная 2-м PDD-N120 (для кабель-канала 70х22/90х25/TMC) DKC 10143 ДКС

Коробка установочная универсальная PDD-N 120 (для кабель-канала 70х22/90х25/TMC) 4 модуля от DKC (ДКС) - компактное решение для монтажа четырёх устройств в открытых и скрытых системах проводки. Подходит для установки розеток, выключателей и других элементов в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Коробка установочная PDD-N 120 используется для фиксации электроустановочных изделий внутри стен или на поверхности - например, розеток, выключателей, модулей автоматики. Предназначена для работы в жилых, офисных и административных помещениях. Совместима с кабель-каналами форматов 70×22 мм, 90×25 мм и TMC, что делает её удобной для интеграции в существующие системы маршрутизации кабелей.

Технические характеристики

• Количество модулей: 4 - позволяет установить четыре стандартных устройства (например, две двойные розетки или комбинацию выключателей и розеток)
• Количество постов: 2 - два отдельных секционных участка для группировки устройств
• Высота: 87 мм - соответствует стандартному шагу монтажных рамок
• Глубина: 45 мм - обеспечивает достаточный объём для прокладки проводов и соединений
• Способ монтажа: открытый / скрытый - можно закрепить на стене или в штробе
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Материал: пластик - ударопрочный, не поддерживающий горение, устойчив к царапинам
• Форма: прямоугольная - совместима с типовыми корпусами и рамками
• Количество вводов: 3 - три точки входа для кабелей, расположенные по бокам и сверху
• Количество отсеков: 1 - единый внутренний объем без перегородок
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Цвет: чисто-белый - гармонирует с большинством интерьеров
• Комплектация: розетка с защитным контактом - уже установленная базовая розетка для тестирования или временного использования

Совместимость и монтаж

Коробка установочная PDD-N 120 имеет адаптеры для подключения кабель-каналов стандартных размеров: 70×22 мм, 90×25 мм и TMC. Монтаж возможен как в штрабу (скрытый способ), так и на поверхности стены (открытый способ). Для фиксации используются стандартные саморезы или дюбели - никаких специальных креплений не требуется. Отверстия для ввода кабелей заранее подготовлены, их можно расширить при необходимости. Комплектная розетка легко демонтируется перед установкой собственных устройств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и офисных сетей переменного тока до 250 В. Материал корпуса не распространяет пламя и не содержит галогенов. Степень защиты IP40 исключает попадание инструментов или крупных частиц внутрь, но не предназначен для влажных зон - не используйте в ванных, кухнях или на улице.

Преимущества

• Универсальное сочетание с кабель-каналами разных форматов снижает необходимость замены комплектующих
• Прочная конструкция из плотного пластика сохраняет форму даже при нагрузках при монтаже
• Заранее установленная розетка позволяет сразу проверить работоспособность сети после подключения
• Чисто-белый цвет маскирует следы монтажа и легко окрашивается при необходимости
• Три ввода обеспечивают гибкую прокладку кабелей без перегибов

Ограничения применения

• Не предназначена для установки в условиях высокой влажности, сырых помещениях или на улице - степень защиты IP40 недостаточна
• Не рекомендуется использовать для мощных потребителей выше 16 А - внутренний объём ограничен, нагрев может возникнуть при длительной нагрузке
• Подходит только для однофазных сетей 220–250 В; несовместима с трехфазными системами
• Комплектная розетка является временным решением - её необходимо заменить на требуемое устройство перед эксплуатацией

Примеры использования

• Установка двух двойных розеток в офисном кабинете рядом с рабочим столом
• Монтаж выключателя света и розетки в спальной комнате через скрытую проводку
• Объединение нескольких устройств в одном месте на стене в детской комнате с использованием кабель-канала TMC
• Временная организация питания для оборудования на стройплощадке при открытой прокладке

Практические советы

• Перед монтажом удалите защитную плёнку с корпуса - она может затруднять сцепление с клеем или штукатуркой
• Проверьте посадочные размеры ваших устройств - 4 модуля должны точно соответствовать ширине механизма (стандарт 18 мм на модуль)
• Если используете кабель-канал 70×22 мм, убедитесь, что он совпадает по глубине с 45 мм коробки - иначе будет зазор
• Для скрытого монтажа сделайте штробу чуть больше глубины коробки - это позволит заполнить щель раствором без давления на корпус
• Не забудьте отключить питание перед установкой любых устройств - даже если розетка встроена временно
