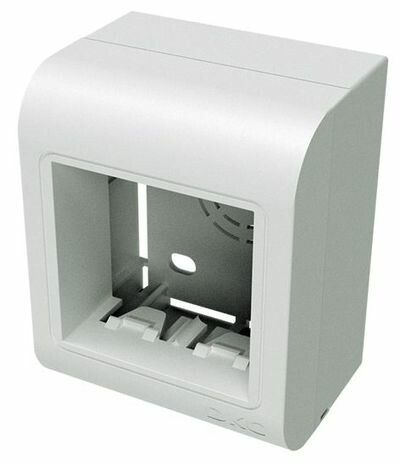

Коробка установочная под VIVA 2мод. PDD (для кабель-канала TMC) DKC 10033 ДКС

Коробка установочная под 2 модуля VIVA PDD для кабель-канала TMC (арт. 10033, бренд DKC) - это компактный элемент для внешней установки двухмодульных устройств серии VIVA внутри кабель-каналов In-liner Classic. Подходит для монтажа в помещениях с умеренным климатом, обеспечивает доступ к коммуникациям без вскрытия канала.

Назначение и область применения

Коробка установочная под 2 модуля VIVA PDD используется для фиксации выключателей, розеток, терморегуляторов и других модулей размером 45 мм в открытых кабель-каналах типа TMC. Предназначена для внутреннего монтажа в мини-каналы серии In-liner Classic, где требуется быстрый доступ к оборудованию без демонтажа всей трассы. Часто применяется в офисах, жилых домах, учебных заведениях и административных зданиях.

Технические характеристики

• Количество постов: 2 (поддерживает два модуля 45 мм)
• Материал: пластик, устойчивый к царапинам
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищена от воды
• Цвет: белый
• Форма: прямоугольная
• Количество вводов: 4 - для подключения мини-каналов с разных сторон
• Количество отсеков: 1 - единый корпус без перегородок
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 98%
• Исполнение: открытое - без крышки, доступ к проводам через боковые вводы

Совместимость и монтаж

Коробка совместима только с модулями серии VIVA и кабель-каналами In-liner Classic. Монтаж осуществляется на заднюю стенку канала с помощью защелок - не требует сверления или саморезов. Каждый ввод имеет фиксирующий элемент для плотного соединения с каналом. Для установки необходимо:

• Вырезать в стенке кабель-канала отверстие по контуру коробки
• Вставить коробку до щелчка - защелки автоматически фиксируют её
• Подвести провода через один из четырёх вводов
• Установить модули VIVA внутрь коробки

Не используйте с другими типами кабель-каналов - размеры и система крепления отличаются.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для установочных коробок. Материал не поддерживает горение, соответствует классу самозатухающего пластика. IP40 обеспечивает безопасность от случайного контакта с токоведущими частями при нормальном использовании. Не предназначен для влажных сред, наружной установки или мест с риском попадания жидкости.

Преимущества

• Быстрая установка без инструментов - защелки обеспечивают надежное крепление
• Четыре ввода позволяют гибко распределить кабели и избежать перегрузки одного входа
• Белый цвет гармонирует с большинством интерьеров и легко сочетается с декоративными крышками
• Пластик устойчив к механическим воздействиям - снижает риск повреждения при монтаже и эксплуатации
• Совместимость с системой In-liner Classic - возможность создания цельной кабельной трассы

Ограничения применения

• Не подходит для влажных помещений (ванна, кухня, подвал) - степень защиты IP40 не защищает от воды
• Не рассчитана на наружную установку - материал и конструкция не предназначены для перепадов температур и осадков
• Только для модулей размером 45 мм - несовместима с однопостовыми или крупными устройствами
• Требует наличия кабель-канала In-liner Classic - не работает с другими системами
• Нет возможности герметизации вводов - при необходимости защиты от пыли следует использовать дополнительные уплотнители

Примеры использования

• Установка двойной розетки в офисе рядом с рабочим столом, спрятанной в кабель-канале вдоль стены
• Монтаж выключателя света в коридоре жилого дома с использованием мини-канала вдоль потолка
• Размещение термостата системы «умный дом» в учебной аудитории с сохранением эстетичного вида
• Добавление дополнительного модуля управления в существующую кабельную трассу без переделки основного канала

Практические советы

• Перед монтажом проверьте, что глубина кабель-канала достаточна для размещения коробки - она выступает назад на 15–20 мм
• Используйте только оригинальные модули VIVA - другие производители могут иметь отличающуюся форму крепления
• При прокладке проводов через вводы не перегибайте их резко - это снижает срок службы изоляции
• Если планируете менять оборудование, оставьте запас провода - 15–20 см свободной длины упрощает замену
• При работе в пыльных условиях протирайте поверхность коробки перед установкой - грязь может помешать защелкам
