Колонна алюминиевая In-liner Aero 710мм IP40 DKC (ДКС) 09592

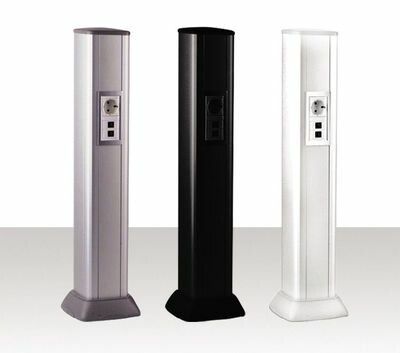

Колонна алюминиевая 0.71 м белая от DKC (ДКС), артикул 09592, предназначена для компактной организации рабочих мест в условиях ограниченного пространства - особенно там, где невозможно использовать настенные решения. Колонна In-liner Aero обеспечивает надежную фиксацию электроустановочных изделий серий Avanti, Viva и Brava, сохраняя доступ к оборудованию с двух сторон.

Назначение и область применения

Колонна алюминиевая 0.71 м белая используется для установки электроустановочных изделий (ЭУИ) в центральных зонах помещений - например, на производственных площадках, в логистических комплексах, на сборочных линиях или в офисах с открытой планировкой. Она решает задачу размещения выключателей, кнопок, индикации и других элементов управления там, где нет возможности смонтировать оборудование на стене. Подходит для систем автоматизации, управления станками и конвейерами.

Технические характеристики

• Высота: 710 мм
• Ширина: 60 мм
• Глубина: 710 мм
• Форма: прямоугольная
• Материал корпуса: алюминий
• Цвет: белый, RAL 9016
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Количество отсеков: 2
• Количество перегородок: 3 (внутренние алюминиевые)
• Количество вводов кабелей: 4 (снизу)
• Количество крышек: 2 (верхние)
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом и возможностью конденсации
• Ударопрочность: 20 Дж - соответствует средним механическим нагрузкам
• Тип крепления: винтовой
• Исполнение: двустороннее - доступ к ЭУИ с обоих боков
• Возможность напольного монтажа: да

Совместимость и монтаж

Колонна In-liner Aero совместима с ЭУИ серий Avanti, Viva и Brava. Для установки внутри используются пластиковые разделители (артикул 01415), которые формируют отдельные секции. Монтаж осуществляется на пол с помощью металлической базы, входящей в комплект. Крепление - винтовое, через четыре точки. Кабели заводятся снизу - важно предусмотреть подходящую трассу или гофру. Верхние крышки и торцевые заглушки обеспечивают герметичность и безопасность при обслуживании. Каркасы и рамки для ЭУИ необходимо заказывать отдельно.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых объектов размером более 1 мм, но не защищает от влаги - поэтому колонну нельзя применять во влажных или outdoor-объектах. Климатическое исполнение УХЛ4 позволяет использовать её в отапливаемых помещениях с температурой от −25C до +40C. Ударопрочность 20 Дж соответствует требованиям к оборудованию в промышленных зонах с умеренной механической активностью.

Преимущества

• Двусторонний доступ к ЭУИ - удобен для обслуживания с обеих сторон прохода
• Алюминиевый корпус легкий, прочный и не требует покраски
• Чёткое разделение на два отсека снижает риск путаницы проводов
• Напольная установка освобождает стены и повышает гибкость планировки
• Поддержка до 40 модулей ЭУИ - оптимально для распределённых систем управления

Ограничения применения

• Не предназначен для использования вне помещений - IP40 не защищает от влаги
• Запрещено применение в агрессивных средах (высокая влажность, химические пары, пылевые выбросы выше класса IP40)
• Требуется дополнительная покупка каркасов и рамок для ЭУИ - они не входят в комплект
• Ограниченная высота (710 мм) - не подходит для больших массивов оборудования; для большего числа модулей нужны другие модели

Примеры использования

• Производственный участок: управление станком с двух сторон операторами
• Логистический терминал: пункты контроля и запуска конвейера
• Автомобильный сервис: пульты диагностики между двумя ямами
• Офис с open-space: распределение розеток и выключателей в центре зала

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют диаметрам ваших труб/гофр
• Используйте пластиковый разделитель 01415 для точного деления отсеков - он предотвращает перепутывание проводов
• При использовании в холодном помещении учтите, что UHL4 допускает работу при минусовой температуре, но не замерзание конденсата внутри
• Не используйте колонну как несущую конструкцию - она рассчитана только на вес ЭУИ, а не на внешнюю нагрузку
• Для долговечности избегайте частого открывания крышек с усилием - фиксация винтовая, легко деформируется при перетяге
