Короб с направляющими | 01783 DKC TA-GN 120х40 ДКС

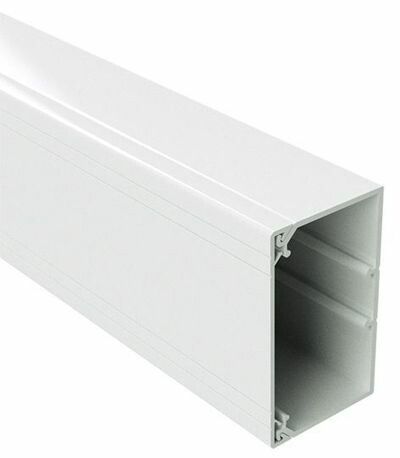

Кабель-канал DKC In-liner Classic 01783 — это пластиковый канал 120×40 мм с встроенными направляющими и крышкой, предназначенный для упорядоченной прокладки кабелей различного назначения в помещениях с нормальной влажностью. Благодаря возможности установки разделителей внутри канала, он идеально подходит для организованного монтажа силовых, слаботочных и коммуникационных линий.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01783 предназначен для открытой прокладки кабелей на ровных поверхностях — стенах, потолках, шкафах. Подходит для использования в офисах, жилых домах, административных зданиях и других помещениях с невысокой механической нагрузкой. Встроенные направляющие позволяют устанавливать до четырёх разделительных перегородок, что обеспечивает раздельную прокладку силовых, телекоммуникационных, сигнальных и управляющих кабелей без риска помех.

Технические характеристики

• Габариты: 120 × 40 мм
• Полезное сечение: 3840 мм² — достаточно для прокладки множества проводов и кабелей
• Материал: ПВХ — устойчив к воздействию влаги, химически стойкий, не выделяет токсичных веществ при нагреве
• Пожаробезопасность: материал не распространяет горение — соответствует требованиям пожарной безопасности для внутренних сетей
• Напряжение пробоя: более 2500 В — безопасен для работы с напряжением до 1000 В
• Климатическое исполнение: УХЛ4 — допускается использование в помещениях с температурой от −25°C до +40°C и относительной влажностью до 98%
• Цвет: чисто-белый — гармонирует с интерьерами, легко окрашивается при необходимости
• Имеет защитную пленку — предохраняет поверхность от царапин при транспортировке и монтаже
• Ударопрочность: уровень 6 — устойчив к случайным ударам и давлению при монтаже
• Конструкция: прямоугольная, симметричная, с одной крышкой
• Количество отсеков: один — но с возможностью создания до четырёх отделений с помощью перегородок
• Фиксация крышки: защелка — быстрая установка и демонтаж без инструментов
• Способ установки крышки: вставка внутрь — плотный контакт, исключает выпадение
• Наличие монтажной перфорации: да — отверстия для крепления саморезами через каждые 30–50 см
• Наличие соединителя: да — совместим с другими элементами серии In-liner Classic
• Количество направляющих: 4 — расположены по всей длине корпуса для точной фиксации перегородок
• Количество разделительных перегородок: 4 — входят в комплект, не требуют докупки

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01783 совместим с другими элементами серии In-liner Classic: углы, тройники, соединители и заглушки. Монтаж выполняется на ровные поверхности с использованием саморезов через перфорацию. Перед установкой снимите защитную плёнку. Разделительные перегородки вставляются в направляющие — они фиксируются без инструментов и не смещаются при заполнении кабелями. Крышка закрывается простым защелкиванием; её можно снять в любой момент для обслуживания. Не рекомендуется использовать для крепления на гнутых или неровных поверхностях — форма канала не предусматривает гибкости.

Безопасность и стандарты

Материал ПВХ соответствует требованиям пожарной безопасности: не поддерживает горение, не выделяет едких газов при возгорании. Напряжение пробоя выше 2500 В гарантирует электроизоляцию даже при случайном контакте с высоковольтными участками. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150 для условий эксплуатации в отапливаемых помещениях с повышенной влажностью.

Преимущества

• Встроенные направляющие и четыре разделительные перегородки в комплекте — экономия времени и средств на докупку аксессуаров
• Закрытие крышки защелкой — удобство при частом доступе к кабелям
• Высокая ударопрочность и прочность материала — долгий срок службы без деформаций
• Белый цвет и гладкая поверхность — эстетично сочетаются с современным интерьером
• Перфорация для крепления — надёжная фиксация на бетоне, дереве, металле
• Совместимость с сериями In-liner Classic — расширяемая система

Ограничения применения

• Не предназначен для наружной установки — не рассчитан на прямое UV-воздействие и экстремальные температуры ниже −25°C
• Не подходит для мест с постоянным механическим воздействием (например, на полу в проходных зонах)
• Не следует применять в помещениях с агрессивными химическими средами (кислоты, щелочи, растворители)
• Пластиковая конструкция не выдерживает значительных сосредоточенных нагрузок — нельзя использовать как несущую конструкцию
• Не рекомендуется для прокладки кабелей с рабочей температурой выше 70°C — материал ПВХ теряет форму при длительном нагреве

Примеры использования

• Организация кабельных трасс в офисах: силовые кабели — в одном отсеке, Ethernet и телефонные линии — в другом
• Прокладка кабелей в квартире: от розеток к телевизору, роутеру и системе умного дома
• Монтаж в серверных шкафах — для упорядоченного вывода кабелей питания и сети
• Подключение оборудования в медицинских учреждениях — где важна чистота и легкость очистки поверхности

Практические советы

• Перед монтажом проверьте, чтобы все перегородки были правильно установлены — они должны свободно входить в направляющие без усилия
• При прокладке большого количества кабелей не забудьте оставить 20–30% свободного объема — это снижает риск перегрева и упрощает замену проводов
• Используйте соединители и углы той же серии — это сохранит целостность системы и внешний вид
• При креплении к бетону используйте дюбели-гвозди, к дереву — саморезы 3–4 мм, к металлу — саморезы с шестигранником
• Снимайте защитную плёнку после завершения монтажа — она может оставлять следы при длительном контакте с клеями или пылью
• При необходимости окраски — используйте краску на основе акрила, не содержащую растворителей, которые могут повредить ПВХ
