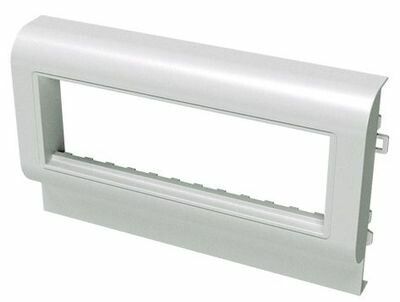

PDA-3BN 120 Рамка-суппорт под 6 модулей BRAVA | 10663 DKC ДКС 10663p

Рамка-суппорт 6 модулей PDA-3BN 120 от DKC предназначена для внутренней установки в кабель-каналы серии In-liner Classic. Она служит основой для фиксации шестимодульных механизмов BRAVA, обеспечивая надежное крепление и аккуратный внешний вид. Артикул 10663 соответствует версии с глянцевой белой крышкой.

Назначение и область применения

Рамка-суппорт 6 модулей PDA-3BN 120 используется исключительно внутри пластиковых кабель-каналов серии In-liner Classic. Её задача - создать жёсткий каркас для установки электроустановочных изделий (ЭУИ) серии BRAVA: выключателей, розеток, переходников и других модульных устройств. Подходит для скрытой проводки в офисах, квартирах и других помещениях с декоративными требованиями к кабельным трассам.

Технические характеристики

• Количество постов: 3 - позволяет установить три группы устройств (например, два однополюсных выключателя + одна розетка)
• Количество отсеков: 6 - совместима с шестью стандартными модулями шириной 17,5 мм каждый
• Высота установки: 43 мм - минимальная глубина канала, необходимая для монтажа
• Ширина крышки: 120 мм - соответствует стандартному шагу кабель-каналов In-liner Classic
• Габариты: 130×45×130 мм (Д×Ш×В) - точные размеры для планирования места в канале
• Материал: АБС-пластик - ударопрочный, не деформируется при температурных колебаниях
• Цвет: Белый - сочетается с корпусами кабель-каналов и другими элементами серии
• Степень защиты IP40: Защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для сухих помещений
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температура от −25C до +40C
• Обработка поверхности: Глянцевая - легко моется, не задерживает пыль
• Состав: Безгалогенный пластик - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт 6 модулей PDA-3BN 120 совместима только с кабель-каналами серии In-liner Classic. Монтаж выполняется вручную без инструментов:

• Убедитесь, что внутренняя ширина канала равна 120 мм - иначе рамка не войдет.
• Закрепите рамку путём вставки в канал до щелчка - система безвинтового зажима фиксирует её за счёт упругости АБС-пластика.
• После установки рамки в неё вставляются механизмы BRAVA - они также защёлкиваются без болтов.
• Ориентация монтажа - только вертикальная. Горизонтальная установка невозможна из-за конструкции замков.

Безопасность и стандарты

Рамка-суппорт 6 модулей PDA-3BN 120 соответствует требованиям безопасности для бытовых и коммерческих систем распределения энергии. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Применяется в соответствии с ГОСТ Р 50571 и IEC 60670.

Преимущества

• Быстрая сборка - никаких винтов, сверления или дополнительных креплений
• Жёсткая конструкция - предотвращает люфт и перекос механизмов BRAVA после установки
• Эстетично - глянцевая поверхность не отличается от лицевой панели кабель-канала
• Поддержка нескольких типов устройств - можно смешивать розетки, выключатели и адаптеры в одном посте
• Удобство обслуживания - при необходимости рамку можно демонтировать без повреждения канала

Ограничения применения

• Не предназначен для открытой установки - работает только внутри кабель-каналов In-liner Classic
• Не рассчитана на влажные среды - IP40 не защищает от брызг и пара
• Несовместим с другими сериями кабель-каналов - даже аналогичные по размеру модели других брендов не подходят
• Максимальная нагрузка - не более 6 стандартных модулей; тяжёлые устройства (например, автоматические выключатели) требуют проверки веса и совместимости
• Не рекомендуется использовать в условиях постоянных механических воздействий - например, в местах частого прикосновения или где возможны удары

Примеры использования

• Установка в офисном кабель-канале: три выключателя света + две розетки + USB-адаптер
• В спальне: двухпозиционный выключатель + розетка с защитой + беспроводной зарядник через переходник
• На кухне: розетка для микроволновки + розетка для кофе-машины + кнопка управления освещением

Практические советы

• Перед монтажом удалите защитную плёнку с рамки - она нужна только для транспортировки.
• Проверьте внутреннюю ширину канала перед покупкой - даже небольшое отклонение (+-2 мм) может помешать установке.
• Не используйте силу при вставке - если рамка не защёлкивается, скорее всего, канал не из серии In-liner Classic.
• Для удобства сборки начинайте с центрального поста - он лучше фиксирует всю конструкцию.
• Если требуется больше 6 модулей - используйте две рамки рядом, соблюдая интервал между ними.
