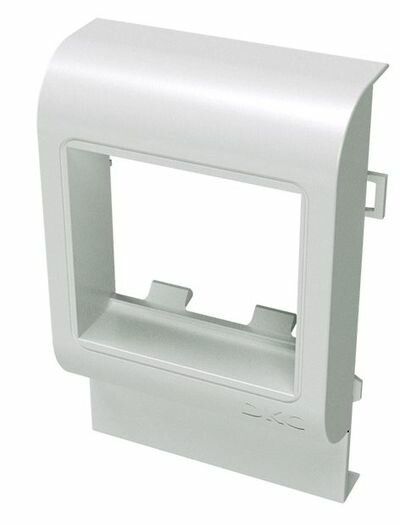

Рамка-суппорт PDA-DN 120 Viva под 2 модуля, RAL 9010 DKC 10063

Рамка-суппорт под 2 модуля PDА-DN 120 от DKC (ДКС) - элемент крепления для двух модулей управления в кабель-каналах серии In-liner Classic и Viva. Предназначен для скрытой установки внутри пластикового канала, обеспечивает надежное фиксирование устройств и сохраняет эстетичный вид кабельной трассы.

Назначение и область применения

Рамка-суппорт под 2 модуля PDА-DN 120 используется для монтажа двух однополюсных или комбинированных электроустановочных изделий (ЭУИ) внутрь кабель-каналов. Подходит для систем, где требуется компактное и аккуратное расположение выключателей, розеток, терморегуляторов или других модулей. Применяется в офисах, жилых помещениях, общественных зданиях - там, где важны чистота линии и минимальная заметность проводки.

Технические характеристики

• Ширина: 120 мм - соответствует расстоянию между двумя стандартными модулями шириной 60 мм каждый;
• Габаритные размеры: 50×50×45 мм - компактная форма для установки в узкий канал;
• Материал корпуса: АБС-пластик - ударопрочный, устойчив к царапинам и деформации;
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не предназначена для контакта с водой;
• Цвет: белый, глянцевое декоративное покрытие - совпадает с классическим дизайном кабель-каналов In-liner Classic;
• Оrientация монтажа: вертикальная - рассчитана на установку в вертикально ориентированные короба;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности;
• Отсутствие галогенов - безопасно при горении, соответствует экологическим нормам;
• Тип крепления: защелка - быстрая фиксация без инструментов;
• Количество постов: 1; количество отсеков: 2 - одна рамка принимает два модуля.

Совместимость и монтаж

Рамка-суппорт под 2 модуля PDА-DN 120 совместима исключительно с кабель-каналами серии In-liner Classic и Viva. Монтаж выполняется после укладки кабелей и закрывания крышки канала:

• Вырезается отверстие в крышке канала по контурам рамки (120×50 мм);
• Рамка вставляется в проём до щелчка - фиксация происходит за счет защелок;
• Затем в отсеки рамки устанавливаются модули (выключатели, розетки и т.п.) через лицевую сторону;
• После сборки крышка канала снова закрывается, полностью скрывая рамку и соединения.

Внимание! Нельзя использовать с металлическими или другими типами кабель-каналов - посадочные размеры и система крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP40 гарантирует, что рамка не позволит попаданию твердых предметов, таких как отвертки или пальцы, во внутреннюю часть кабель-канала. Отсутствие галогенов снижает риск образования токсичных паров при перегреве. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150 для условий умеренного климата.

Преимущества

• Фиксация защелкой - не требует сверления, болтов или клея;
• Чётко ограниченная ширина 120 мм - идеально подходит для двухстандартных модулей;
• Глянцевая белая поверхность - маскирует рамку под основной цвет канала, не бросается в глаза;
• Пластик АБС - долговечен, не хрупок, не деформируется при температурных колебаниях;
• Поддерживается официальной серией In-liner Classic - гарантированная совместимость с продукцией DKC.

Ограничения применения

• Не предназначен для открытой установки - работает только внутри кабель-канала;
• IP40 не защищает от воды - нельзя применять в сырых помещениях (ванная, баня, улица);
• Не поддерживает модули шире 60 мм - например, двойные розетки с увеличенным корпусом;
• Только вертикальная ориентация - не годится для горизонтальных каналов;
• Не совместим с кабель-каналами других серий - даже аналогичного внешнего вида.

Примеры использования

• Установка двух выключателей света в одном месте - один для комнаты, второй для коридора;
• Монтаж розетки и USB-адаптера в одной точке без лишних отверстий в стене;
• Скрытое размещение термостата и датчика движения в офисе с потолочным кабель-каналом;
• Обустройство системы освещения в квартире с использованием мини-коробов In-liner Classic.

Практические советы

• Перед монтажом проверьте, чтобы глубина кабель-канала была достаточной - рамка имеет высоту 50 мм, и ей нужен свободный объем;
• При резке отверстия в крышке используйте острую пилку или ножницы - край должен быть ровным, иначе защелки будут плохо фиксироваться;
• Не затягивайте модули слишком сильно - они также крепятся защелками, и избыточная нагрузка может сломать фиксаторы в рамке;
• Если планируете заменить модули позже - выбирайте те же модели, которые подходят под PDА-DN 120, иначе возникнет проблема с посадкой;
• При работе в старых домах с неровными поверхностями - убедитесь, что крышка кабель-канала плотно прилегает, иначе рамка будет “гулять”.
