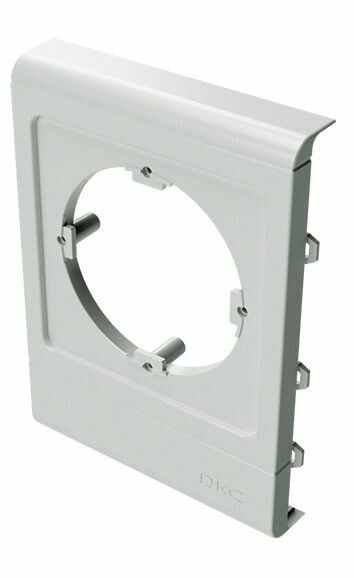

Рамка-суппорт PDA-N 120 60х60 мм, 1 пост, IP40 DKC 10163

Рамка-суппорт PDA-N 120 для электроустановочных изделий 60х60 мм от DKC (ДКС) - это универсальный аксессуар для монтажа однопостовых и двухмодульных устройств внутри кабель-каналов серии In-liner Classic. Артикул 10163 обеспечивает совместимость с стандартными пластиковыми коробами, сохраняя эстетичный вид проводки.

Назначение и область применения

Рамка-суппорт PDA-N 120 используется для фиксации электроустановочных изделий - выключателей, розеток, терморегуляторов - внутрь кабель-каналов типа In-liner Classic. Подходит как для стеновых, так и для напольных коробок. Обеспечивает чёткую, ровную установку устройств без перекосов. Применяется в офисах, жилых помещениях, общественных зонах, где важны аккуратность и скрытый монтаж.

Технические характеристики

• Размеры отверстия: 60×60 мм - соответствует стандартным модулям 60×60 мм
• Установочная высота: 60 мм - совпадает с глубиной канала
• Ширина крышки: 88 мм - обеспечивает плотное прилегание к корпусу канала
• Количество постов: 1 - предназначена для одного установочного места
• Количество модулей по горизонтали: 2 - можно установить два однопостовых или один двухмодульный элемент
• Материал: АБС-пластик - ударопрочный, не деформируется при температурных колебаниях
• Степень защиты IP40 - защита от твёрдых частиц крупнее 1 мм, не защищает от воды
• Тип крепления: защелка - быстрая фиксация без инструментов
• Крышка: откидная - доступ к внутренним компонентам без демонтажа рамки
• Покрытие: декоративное, глянцевое, белое - маскирует швы, легко моется
• Поверхность для надписи: да - возможность наклеивания этикеток или маркировки
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C
• Прозрачность: да - позволяет контролировать положение механизмов через крышку
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA-N 120 совместима исключительно с кабель-каналами серии In-liner Classic. Монтаж выполняется в вертикальной ориентации. Для установки достаточно вставить рамку в канал до щелчка - защелки автоматически фиксируют её по боковым граням. Крышку можно открывать многократно без потери герметичности. Не требует сверления или саморезов. Подходит для монтажа в напольные коробки, что делает её удобной для решений в полу или под плинтусами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твёрдыми предметами. Материал АБС-пластик не поддерживает горение и не выделяет токсичных веществ при нагреве. Отсутствие галогенов снижает риск образования едких паров при аварии.

Преимущества

• Фиксация защелкой - экономит время при монтаже и последующем обслуживании
• Откидная крышка - позволяет менять или проверять механизмы без снятия всей рамки
• Глянцевая белая поверхность - гармонирует с любым интерьером, не выделяется
• Поверхность для надписи - упрощает маркировку систем управления
• Высокая точность геометрии - обеспечивает идеальную посадку механизмов
• Совместимость с двумя модулями - позволяет использовать более сложные комбинации устройств

Ограничения применения

• Не предназначен для открытой установки - только внутри кабель-каналов серии In-liner Classic
• IP40 не защищает от влаги - нельзя применять во влажных помещениях без дополнительной защиты
• Не совместим с другими сериями кабель-каналов - даже аналогичного размера
• Не рассчитана на нагрузки выше стандартных электроустановочных устройств - не подходит для тяжёлых распределителей или силовой аппаратуры

Примеры использования

• Установка двух розеток в одном месте в офисном кабель-канале
• Монтаж выключателя света и розетки рядом в жилой комнате
• Фиксация термостата в напольном коробе системы тёплого пола
• Скрытое размещение модуля Wi-Fi-контроллера в коробе под плинтусом

Практические советы

• Перед монтажом убедитесь, что глубина канала равна 60 мм - иначе рамка будет торчать или не войдёт полностью
• Проверьте, чтобы механизм, который вы планируете установить, имел габариты 60×60 мм - другие размеры не подойдут
• Если используете две отдельные единицы (например, розетку и выключатель), убедитесь, что они подходят для горизонтального расположения
• Не используйте рамку в местах с постоянным воздействием влаги - даже если канал кажется закрытым
• Чтобы не повредить глянцевое покрытие, не используйте абразивные чистящие средства - протирайте мягкой тканью
• Артикул 10163 - единственная модель с такой конструкцией в линейке DKC; не путайте с другими рамками, даже если они кажутся похожими
