Короб с направляющими | 01787 DKC TA-GN 120х60 ДКС

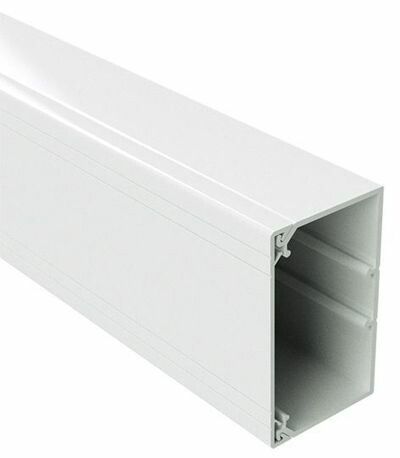

Кабель-канал DKC In-liner Classic 01787 - это пластиковый канал 120×60 мм с встроенными направляющими и крышкой, предназначенный для упорядоченной прокладки кабелей различного назначения в помещениях с нормальной влажностью. Благодаря возможности установки разделителей внутри канала, он обеспечивает безопасную и организованную коммутацию силовых, слаботочных и телекоммуникационных линий.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01787 предназначен для открытой прокладки кабелей на ровных поверхностях - стенах, потолках, панелях. Подходит для использования в офисах, жилых домах, административных зданиях, производственных помещениях с невысокой механической нагрузкой. Удобен там, где требуется раздельная прокладка кабелей: например, силовые провода от сетевых и сигнальных линий. Наличие четырёх направляющих позволяет легко монтировать внутренние перегородки, не требуя дополнительных креплений.

Технические характеристики

• Габариты: 120 × 60 мм (ширина × высота)
• Полезное сечение: 6019 мм2
• Материал: ПВХ, не поддерживающий горение
• Цвет: Чисто-белый
• Конструкция: Прямоугольная, симметричная
• Количество отсеков: 1 (возможно деление на 5 отсеков с помощью перегородок)
• Количество разделительных перегородок в комплекте: 4
• Количество направляющих: 4 (внутренние, продольные)
• Напряжение пробоя: более 2500 В
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, влажность до 98%)
• Ударопрочность: уровень 6 (выдерживает удары средней интенсивности)
• Фиксация крышки: Защелка
• Способ установки крышки: Вставка внутрь профиля
• Наличие монтажной перфорации: Да (отверстия для крепления саморезами)
• Наличие фиксатора кабеля: Да (внутренние выступы для удержания проводов)
• Покрытие: Без покрытия, с защитной плёнкой на поверхности

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01787 совместим с другими элементами серии In-liner Classic: углы, тройники, соединители и заглушки. Монтаж выполняется на ровные поверхности с помощью саморезов через перфорированные отверстия. Крышка фиксируется защёлками - её можно снимать и устанавливать без инструментов. Перегородки вставляются в заранее подготовленные направляющие, расположенные по всей длине канала. Для точного позиционирования рекомендуется использовать шаблон или линейку. Соединители в комплекте позволяют удлинить канал без разреза.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал ПВХ не распространяет горение. Напряжение пробоя выше 2500 В обеспечивает электроизоляцию даже при случайном контакте с токоведущими частями. Климатическое исполнение УХЛ4 гарантирует надёжную работу в большинстве бытовых и производственных условий России. Защитная плёнка предотвращает царапины при транспортировке и монтаже - её следует удалить после окончательной установки.

Преимущества

• Встроенные направляющие позволяют устанавливать перегородки без сверления или клея
• Крышка фиксируется защёлкой - доступ к кабелям возможен без демонтажа всего канала
• Высокая прочность материала снижает риск деформации при монтаже
• Белый цвет хорошо сочетается с интерьерами и маскирует пыль
• Перфорация и фиксаторы кабелей ускоряют сборку и исключают смещение проводов
• Совместимость с другими элементами серии In-liner Classic упрощает расширение системы

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на длительное воздействие УФ-лучей
• Не подходит для мест с постоянными механическими нагрузками (например, под полом или в зоне движения тележек)
• Пластиковая конструкция не выдерживает температуры выше +60C длительно - не используйте рядом с нагревательными приборами
• Запрещено применять в взрывоопасных зонах - отсутствует сертификация Ex
• Не рекомендуется для прокладки кабелей с внешним диаметром более 15–18 мм - может затруднить закрытие крышки

Примеры использования

• Организация кабельных трасс в офисе: силовой кабель - один отсек, Ethernet и USB - другой
• Подключение оборудования в серверной комнате: питание, сеть, видеонаблюдение - разделены перегородками
• Прокладка кабелей в квартире: от щита до розеток, выключателей, TV-антенн
• Обустройство систем освещения и управления в торговых залах

Практические советы

• Перед монтажом проверьте, чтобы все перегородки были правильно вставлены - они должны плотно сидеть в направляющих без люфта
• При использовании нескольких каналов встык, обязательно используйте комплектный соединитель - это сохранит целостность защиты и эстетичность
• При прокладке кабелей с большим количеством жил, оставляйте запас свободного пространства - не заполняйте сечение на 100%
• Удаляйте защитную плёнку сразу после завершения монтажа - она теряет адгезию и оставляет следы при попытке снятия спустя несколько дней
• Для крепления используйте саморезы длиной 25–30 мм - этого достаточно для бетона/гипсокартона, но не повредит канал
• При необходимости резки - используйте ножовку по металлу или ножницы по пластику; срез должен быть ровным для герметичного соединения
