Компьютерная розетка RJ-45. кат.5Е (2 разъема PcNet). белая. 2мод. Brava | 76656B DKC ДКС

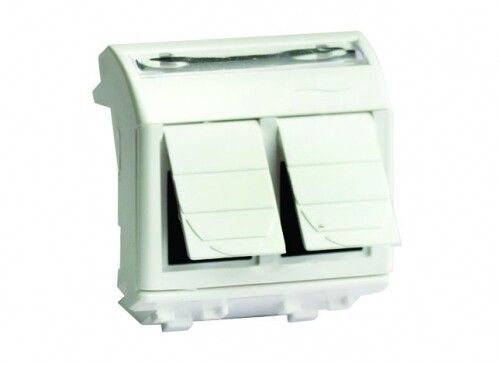

Компьютерная розетка DKC Brava 76656b - это двухпортовая модульная розетка с двумя разъёмами RJ45 Cat.5e, предназначенная для подключения сетевого оборудования в офисах, цехах и серверных помещениях. Устройство совмещает функции коммуникационного интерфейса и защищённого монтажа в кабель-каналах, обеспечивает надёжное экранированное соединение с заземлением и удобную организацию проводки.

Назначение и область применения

Розетка DKC Brava 76656b используется для подключения устройств Ethernet - компьютеров, телефонов, IP-камер, принтеров и другого сетевого оборудования. Подходит для монтажа в кабель-каналах, на стене, внутри распределительных щитов и в полу. Применяется в офисах, производственных помещениях, учебных классах и любых зонах, где требуется стабильная и защищённая локальная сеть.

Технические характеристики

• Тип: компьютерная розетка, модульная серия Brava
• Количество разъёмов RJ45: 2
• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с
• Экранирование: да, каждый разъём и весь корпус экранированы
• Заземление: есть, с раздельным подключением экрана через винтовые клеммы
• Оконечный резистор: наличие - обеспечивает соответствие стандарту Ethernet
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не для улицы
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Материал корпуса: термостойкий поликарбонат, белый цвет
• Способ подключения: винтовой - для жил медного кабеля до 2,5 мм2
• Выход кабеля: наклонный - снижает изгиб и нагрузку на разъёмы
• Кабельный ввод: с разгрузкой - предотвращает перегибы и вытягивание провода
• Шторки: есть - защищают контакты от пыли при неиспользовании
• Поле для подписи: есть - можно пометить порт для удобства обслуживания
• Механическое кодирование: да - исключает неверное подключение
• Компоновка: 2 модуля - занимает стандартное место в кабель-канале

Совместимость и монтаж

Розетка DKC Brava 76656b совместима с любыми кабель-каналами стандарта 2 модуля. Монтаж выполняется без демонтажа лицевой пластины - механизм фиксируется внутренними защёлками. Кабель заводится через вход с разгрузкой, затем закрепляется винтом. Экран кабеля подключается отдельно к клемме заземления. Для работы требуются стандартные инструменты: отвертка, стриппер, тестер. Установка возможна в бетонные, гипсокартонные и деревянные поверхности, а также в пол с использованием соответствующих ниш.

Безопасность и стандарты

Розетка соответствует требованиям EN 50173-1 (для информационных систем) и IEC 60603-7 (стандарт RJ45). Наличие экранирования и заземления снижает уровень помех и повышает устойчивость сигнала. Термостойкий поликарбонат выдерживает нагрев до 85C, что исключает деформацию при перегрузках. IP20 гарантирует безопасность при работе в помещении, но не защищает от влаги - не применяйте во влажных средах без дополнительной герметизации.

Преимущества

• Два разъёма в одном модуле - экономия места в кабель-канале
• Экранированный дизайн минимизирует влияние внешних помех
• Раздельное заземление - повышает качество связи и безопасность
• Наклонный выход кабеля - продлевает срок службы разъёмов
• Шторки и поле для подписи - упрощают управление и обслуживание сети
• Фиксация без снятия крышки - позволяет менять кабели без демонтажа

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от воды и осадков
• Подходит только для медных кабелей Cat.5e и ниже - не рекомендуется для Cat.6a и выше
• Требуется точное соблюдение схемы обжима - неправильная распиновка нарушает связь
• Не поддерживает PoE+ (Power over Ethernet Plus) - мощность питания ограничена стандартом Cat.5e
• Не совместима с кабелями с алюминиевой жилой - риск плохого контакта

Примеры использования

• Офис: подключение ПК, IP-телефонов и сканеров к локальной сети
• Производственный участок: связь между контроллерами, HMI-панелями и датчиками
• Образовательные учреждения: точки доступа для студентов и преподавателей
• Серверная: организация кабельной трассы в кабель-канале рядом с силовым оборудованием
• Гостиницы: установка в номерах для подключения гостей к интернету

Практические советы

• При прокладке кабеля используйте только цельные жилы без скруток - это сохраняет характеристики Cat.5e
• Перед монтажом проверьте целостность экрана кабеля - он должен быть замкнут на заземление розетки
• Не затягивайте винты слишком сильно - это может повредить контактные площадки
• Для многожильных кабелей используйте наконечники - они обеспечивают лучший контакт
• При групповой установке нескольких розеток - промаркируйте каждую, чтобы избежать путаницы
• Проверяйте работоспособность после монтажа с помощью кабельного тестера - особенно важно при наличии оконечного резистора
