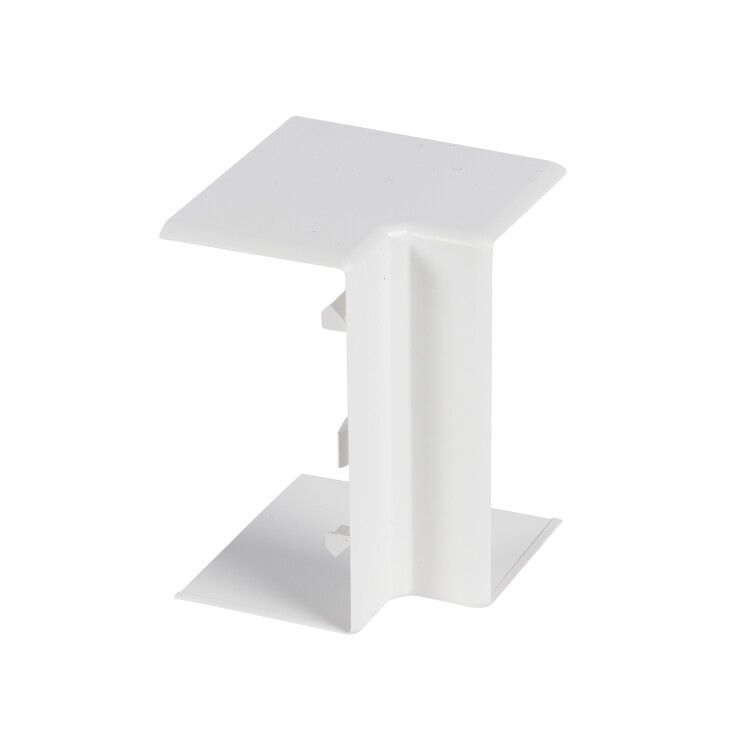

Внутренний неизменяемый угол 90° - для кабель-каналов Metra 100x50 | 638011 Legrand

Угол внутренний неизменяемый 90 градусов 100х50 мм для кабель-каналов от Legrand и IEK (серия Metra, артикул 638011) используется для плавного соединения кабель-каналов под углом 90° без резки или подгонки профилей. Подходит для скрытой и открытой проводки в помещениях с нормальной влажностью.

Назначение и область применения

Этот угол служит для перехода между двумя параллельными кабель-каналами одинаковой ширины - например, когда трасса меняет направление вдоль стены или пересекается с другой линией. Он сохраняет целостность канала, не требует резки профиля и гарантирует герметичность соединения. Применяется в жилых, офисных и промышленных объектах для прокладки слаботочных и силовых кабелей внутри стен или на поверхностях.

Технические характеристики

• Угол изгиба: 90° - фиксированный, не регулируемый
• Габариты: 100×50 мм - соответствуют стандартным кабель-каналам этого сечения
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, не проводит ток
• Цвет: чисто-белый - совместим с большинством белых кабель-каналов
• Тип крепления: защелка - монтаж без инструментов
• Исполнение: формованный - единая деталь, без сварных швов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не предназначена для влаги
• Покрытие: необработанное - матовая поверхность без антистатического или противогрибкового покрытия
• Содержание галогенов: да - при горении выделяет токсичные газы, не рекомендуется для мест с высокими требованиями к пожарной безопасности

Совместимость и монтаж

Угол совместим с кабель-каналами того же сечения (100×50 мм) от Legrand, IEK и других производителей, если они имеют аналогичную форму и систему защелок. Устанавливается путём вставки боковых выступов в торец основного канала до щелчка - звук подтверждает фиксацию. Крышка крепится методом перекрывающего наложения: её просто накладывают сверху и плотно прижимают. Для надёжности можно дополнительно закрепить саморезами через отверстия в корпусе, если есть риск механического воздействия.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальным уровнем влажности. Соответствие IP40 означает, что он не защищён от воды - не применяется в сырых помещениях, на улице или в цехах с мойкой оборудования. Наличие галогенов делает его непригодным для использованию в метро, тоннелях, судах и других объектах с повышенными требованиями к пожарной безопасности (по ГОСТ 31565).

Преимущества

• Не требует резки или подгонки кабель-каналов - экономит время при монтаже
• Запирающая система защелок обеспечивает быстрый и прочный монтаж без инструментов
• Сохраняет эстетичный вид - ровный переход без зазоров и деформаций
• Легко демонтировать - достаточно оттянуть крышку и снять угол
• Поддерживает заявленную степень защиты IP40 всей системы

Ограничения применения

• Не подходит для кабель-каналов другого сечения - даже 1–2 мм отличия могут помешать фиксации
• Не использовать во влажных средах: банях, подвалах, на улице, в пищевых цехах
• Не применять там, где возможны высокие температуры выше +40 C - ПВХ теряет жесткость
• Не рекомендуется в местах с постоянным ударным воздействием - хрупкий при сильном механическом усилии
• Не подходит для помещений с особыми требованиями к пожарной безопасности из-за содержания галогенов

Примеры использования

• Соединение вертикального и горизонтального кабель-канала в офисе при прокладке сети Ethernet
• Переход между двумя рядами каналов вдоль стены в жилом доме при замене проводки
• Обход препятствий (например, радиатора или дверной коробки) в промышленных щитовых
• Сборка трассы для слаботочного оборудования: CCTV, телефонии, Wi-Fi антенн

Практические советы

• Перед монтажом проверьте, чтобы внутренние стороны кабель-каналов были чистыми - грязь мешает защелке
• Если угол плохо фиксируется, попробуйте немного сместить его в сторону перед нажатием - иногда требуется точная ориентация
• Для усиления соединения используйте клей на основе ПВА или специальный состав для ПВХ - особенно в местах с вибрацией
• При комплектации трассы выбирайте все элементы одной серии (Metra) - это гарантирует идеальное соответствие размеров и цвета
• Не забудьте, что этот угол не увеличивает объём канала - внутренняя площадь остаётся такой же, как у обычного профиля
