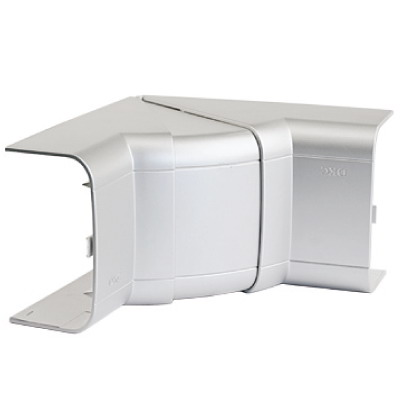

Угол внутренний 90х50 мм изменяемый (70-120 град.) цвет серый металлик | 09551G DKC ДКС

Угол внутренний изменяемый 90х50 мм (70-120 градусов) цвет серый металлик от DKC (ДКС) - комплектующий элемент системы In-liner Aero, предназначенный для плавного изменения направления кабель-канала в пределах 70–120°. Артикул 09551g обеспечивает надежную организацию трассировки проводов в сложных конфигурациях, особенно там, где требуется адаптация под реальные условия монтажа.

Назначение и область применения

Этот угловой элемент используется для соединения двух участков кабель-канала системы In-liner Aero под переменным углом. Подходит для прокладки силовых и слаботочных сетей в офисах, медицинских центрах, школах и других помещениях с высокими требованиями к эстетике и безопасности. Применяется там, где жесткий 90°-пововорот невозможен или неудобен - например, вокруг оборудования, перегородок или при необходимости компенсировать неточности в планировке.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Материал: ПВХ без галогенов - безопасен при горении, не выделяет токсичных веществ
• Угол регулировки: От 70° до 120° - позволяет точно подстроить направление канала под существующую трассу
• Габариты: 90 мм × 50 мм - соответствует стандартной ширине и высоте кабель-каналов системы In-liner Aero
• Степень защиты IP40: Защита от твердых предметов диаметром более 1 мм; не защищает от воды
• Перфорация: Есть - позволяет фиксировать кабели внутри с помощью хомутов или липучек
• Количество отсеков: 3 - обеспечивают разделение различных типов проводов (например, питание, сигнал, Ethernet)
• Цвет: Серый металлик - сочетается с анодированным алюминием системы In-liner Aero
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: Встраиваемый - устанавливается между двумя прямыми участками кабель-канала

Совместимость и монтаж

Угол внутренний изменяемый 90х50 мм (70-120 градусов) цвет серый металлик совместим исключительно с кабель-каналами системы In-liner Aero шириной 90 мм и высотой 50 мм. Монтаж выполняется путём вставки элемента между двумя прямыми секциями. Перед установкой проверьте соответствие внутренних профилей - они должны плотно входить друг в друга без зазоров. Для фиксации используйте саморезы через перфорацию или механические замки, предусмотренные конструкцией канала. Не применяйте клей или герметики - они нарушают возможность последующего обслуживания.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует нормам пожарной безопасности для помещений с повышенными требованиями - больниц, детских учреждений, образовательных центров. Степень защиты IP40 гарантирует защиту от случайного контакта с внутренними проводниками и попадания крупных частиц пыли. Климатическое исполнение УХЛ4 указывает на допустимые условия эксплуатации в отапливаемых помещениях с контролируемой влажностью.

Преимущества

• Гибкая регулировка угла снижает необходимость точной подготовки поверхности перед монтажом
• Трёхсекционная внутренняя камера позволяет разделять провода по функциям - минимизирует помехи и упрощает диагностику
• Перфорация даёт возможность легко фиксировать кабели без дополнительных креплений
• Серый металлический цвет гармонично сочетается с другими элементами системы In-liner Aero
• Отсутствие покрытия делает элемент устойчивым к механическому износу и не требует специального ухода

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP40 не обеспечивает защиту от брызг и влаги
• Подходит только для систем In-liner Aero с габаритами 90×50 мм - несовместим с другими брендами или модификациями
• Не рекомендуется использовать в условиях постоянных вибраций или ударных нагрузок - материал ПВХ менее устойчив к таким воздействиям, чем металл
• Запрещено нагревать выше +40C - риск деформации материала

Примеры использования

• Обустройство рабочих зон в медицинском кабинете: переход от вертикальной колонны к горизонтальному каналу возле стола врача
• Прокладка сети в учебном классе: организация маршрута кабелей вокруг радиаторов или оконных рам
• Адаптация трассы в офисе с нестандартной планировкой: плавный поворот вокруг стационарного серверного шкафа
• Монтаж в детской комнате: скрытая прокладка проводов от розеток к игровым устройствам с возможностью дальнейшего доступа

Практические советы

• Перед монтажом соберите всю трассу на полу - проверьте, чтобы угол свободно принимал нужное положение в диапазоне 70–120°
• Если требуется жёсткая фиксация угла - после установки можно закрепить его саморезами через перфорацию в нескольких точках
• Не перегружайте каждый отсек - максимальная заполненность одного отсека должна быть не более 80% от объёма
• При использовании в помещениях с частой дезинфекцией протирайте поверхность мягкой тканью - агрессивные средства не нужны, так как материал устойчив к спиртовым растворам
• Если угол не фиксируется в нужном положении - проверьте, правильно ли установлены соседние прямые участки; возможно, есть перекос
