Угол внутренний 140х50 мм. изменяемый (70-120 град.) | 01451 DKC ДКС

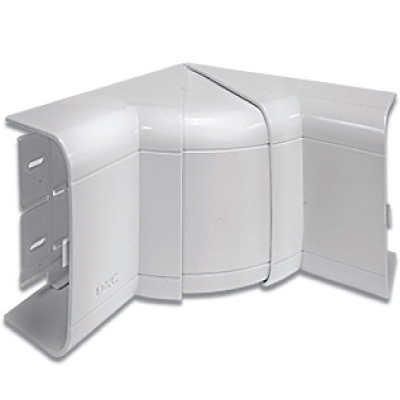

Угол внутренний изменяемый 70-120 градусов 140х50мм с разделителем от DKC (ДКС), артикул 01451, предназначен для плавного перехода между участками кабель-канала в системе In-liner Front. Он обеспечивает гибкую организацию трассы при прокладке проводов в офисных помещениях, сохраняя эстетичный вид и удобство обслуживания.

Назначение и область применения

Этот угловой элемент используется для изменения направления кабельной трассы внутри помещений. Подходит для систем In-liner Front, где требуется прокладка силовых, слаботочных и коммуникационных кабелей открытым способом. Применяется в офисах, учебных заведениях, административных зданиях - там, где важны внешний вид и легкий доступ к проводам.

Технические характеристики

• Угол регулировки: от 70° до 120° - позволяет адаптировать траекторию под любые углы поворота стен или потолков;
• Габариты: 140×50 мм - точно соответствует ширине и высоте кабель-каналов серии In-liner Front;
• Материал: поливинилхлорид (ПВХ) без галогенов - безопасен при горении, не выделяет токсичных веществ;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для сухих помещений;
• Климатическое исполнение УХЛ4: рассчитан на работу при температуре от −25C до +40C и повышенной влажности до 98%;
• Количество отсеков: три - позволяют разделять кабели по типам (например, питание, Ethernet, телефония);
• Цвет: чисто-белый - сочетается со всеми элементами серии In-liner Front и не желтеет под UV-излучением;
• Монтажная перфорация: есть - фиксируется саморезами через предварительно просверленные отверстия;
• Способ установки: встраивается в канал - не требует внешнего крепления, полностью скрывается под крышкой.

Совместимость и монтаж

Угол внутренний изменяемый 70-120 градусов 140х50мм с разделителем совместим исключительно с кабель-каналами серии In-liner Front шириной 140 мм и высотой 50 мм. Для сборки необходимо:

• Закрепить основание угла к стене или потолку через перфорированные отверстия саморезами;
• Вставить внутрь разделители - они фиксируются в пазах без дополнительных креплений;
• Подогнуть угол под нужный угол (70–120°), плотно прижав стороны друг к другу;
• Установить крышку кабель-канала - она защелкивается по всей длине, включая угол.

Не используйте этот элемент с другими сериями - несовпадение габаритов и замков приведёт к плохому контакту и деформации.

Безопасность и стандарты

Изделие выполнено из галоген-free ПВХ, что снижает риск образования ядовитых газов при возгорании. Соответствует требованиям безопасности для интерьерных решений в общественных зонах. Степень защиты IP40 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных сред или улицы.

Преимущества

• Регулируемый угол - позволяет избежать жестких поворотов, снижая нагрузку на кабели;
• Трёхсекционная внутренняя перегородка - даёт возможность разделять кабели по функциям без дополнительных коробов;
• Глянцевая поверхность - легко моется, не царапается, сохраняет цвет даже при длительном освещении;
• Симметричная форма - одинаково удобна для правых и левых поворотов;
• Встроенная система фиксации - не требует клея или специальных инструментов при монтаже.

Ограничения применения

• Не допускается использование во влажных помещениях (ваннные комнаты, кухни, подвалы) - IP40 не защищает от брызг и пара;
• Не подходит для наружной прокладки - материал не устойчив к длительному УФ-воздействию вне помещений;
• Не рекомендуется применять при температурах ниже −25C - возможна хрупкость материала;
• Не предназначен для мощных силовых кабелей с большим радиусом изгиба - минимальный радиус поворота ограничен конструкцией угла.

Примеры использования

• Переход между вертикальным и горизонтальным участком кабель-канала у стены в офисе;
• Разделение сетевых и силовых кабелей в одном трассе перед распределительным щитом;
• Обход колонны или выступающей стены в зале совещаний;
• Прокладка кабелей вдоль потолка с выходом к столам сотрудников под углом 90°.

Практические советы

• Перед монтажом проверьте, чтобы ширина канала была именно 140 мм - другие размеры не подходят;
• При установке разделителей убедитесь, что они плотно вставлены - иначе кабели будут перемешиваться;
• Не затягивайте саморезы слишком сильно - ПВХ легко деформируется;
• Если угол нужно сделать более острым (ближе к 70°), предварительно нагрейте его феном - так он станет пластичнее и точнее примет заданную форму;
• Для длинных трасс с несколькими углами планируйте запас длины кабелей - изгиб увеличивает фактическую протяжённость пути.
