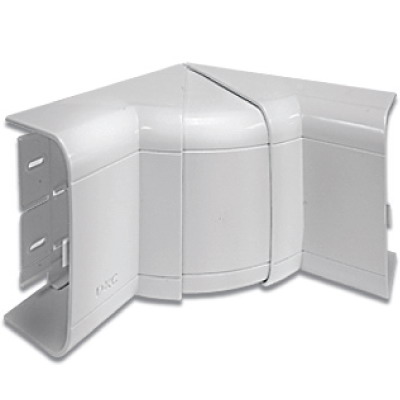

Угол внутренний 110х50 мм. изменяемый (70-120 град.) | 01051 DKC ДКС

Угол внутренний изменяемый 110х50 мм (70-120 градусов) с разделителем от DKC (ДКС) - элемент системы In-liner Front для эстетичного и безопасного оформления внутренних углов при открытой прокладке кабелей в офисных помещениях.

Назначение и область применения

Этот угол предназначен для перехода между двумя участками кабель-канала 110х50 мм под углом от 70° до 120°. Он используется там, где необходимо скрыть и организовать кабели вдоль стен, особенно в зонах с нестандартными углами. Подходит для установки в офисах, административных зданиях, учебных заведениях - любых помещениях с открытой проводкой. Угол с разделителем позволяет разделять кабели внутри одного корпуса, что удобно при смешанной прокладке силовых и слаботочных линий.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Угол регулировки: 70–120° - можно адаптировать под реальный угол стены
• Габариты: 110×50 мм - совместим с кабель-каналами серии In-liner Front
• Материал: ПВХ без галогенов - не выделяет токсичных веществ при нагреве, экологически безопасен
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предназначено для контакта с водой
• Количество вводов: 2 - два входа для кабелей с противоположных сторон
• Количество отсеков: 3 - один центральный и два боковых, разделённые жесткими перегородками
• Исполнение: Формованный - однородная структура материала без сварных швов
• Монтажная перфорация: Да - есть отверстия для фиксации саморезами
• Цвет: Светло-серый - соответствует цветовой гамме всей серии In-liner Front
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Форма: Симметричная - равномерное распределение нагрузки и простота монтажа

Совместимость и монтаж

Угол внутренний изменяемый 110х50 мм (70-120 градусов) с разделителем совместим исключительно с кабель-каналами серии In-liner Front того же размера (110×50 мм). Не подходит для других серий или размеров. Монтаж осуществляется путём встраивания в уже установленные каналы. Крепление выполняется через предварительно просверленные отверстия в основании - используйте саморезы 3–4 мм. Перед сборкой проверьте соответствие угла стене: при необходимости отрегулируйте его положение вручную - материал ПВХ достаточно пластичен для точной настройки. Никаких дополнительных креплений или клея не требуется.

Безопасность и стандарты

Изделие выполнено из ПВХ без галогенов, что снижает риск образования ядовитых газов при повышении температуры. Соответствует требованиям безопасности для внутренней прокладки в помещениях. Степень защиты IP40 гарантирует защиту от случайного прикосновения к токоведущим частям и попадания крупной пыли. Не рекомендуется использовать в сырых, влажных или наружных условиях - отсутствует герметизация и водонепроницаемость.

Преимущества

• Регулируемый угол - позволяет точно подстроиться под реальные условия монтажа, даже при деформированных стенах
• Три отсека с разделителями - обеспечивают раздельную прокладку силовых и слаботочных кабелей без риска помех
• Глянцевая поверхность - легко моется, не теряет внешний вид под UV-излучением
• Перфорированное основание - ускоряет и упрощает крепление к стене
• Совместимость с серией In-liner Front - единый дизайн и система комплектующих

Ограничения применения

• Не применяется во влажных средах (ваннные, кухни, подвалы) - IP40 не обеспечивает защиту от воды
• Не подходит для наружной прокладки - материал не рассчитан на перепады температур ниже −25C и прямому солнечному свету длительное время
• Не допускается механическая нагрузка выше нормы - не является несущим элементом, нельзя наступать или вешать на него оборудование
• Не совместим с другими сериями кабель-каналов - даже аналогичного размера, если они не из серии In-liner Front

Примеры использования

• Офисные перегородки - оформление углов между рядами кабель-каналов вдоль стен
• Зоны серверных стоек - организация кабелей питания и сети в одном направлении с разделением типов
• Обучающие классы - прокладка кабелей для проекторов, компьютеров и зарядных устройств
• Административные здания - эстетичное решение для открытой проводки в холлах и коридорах

Практические советы

• Перед монтажом замерьте фактический угол стены - выбирайте положение угла в диапазоне 80–110° для максимальной надёжности фиксации
• При использовании нескольких углов подряд - соблюдайте параллельность и уровень, чтобы избежать перекосов канала
• Не затягивайте саморезы слишком сильно - ПВХ может треснуть при избыточном давлении
• Часто забывают, что разделители внутри не снимаются - если нужна одна большая камера, лучше выбрать угол без разделителей
• Для чистки используйте мягкие ткани и нейтральные средства - абразивы и спиртовые растворы могут повредить глянцевое покрытие
