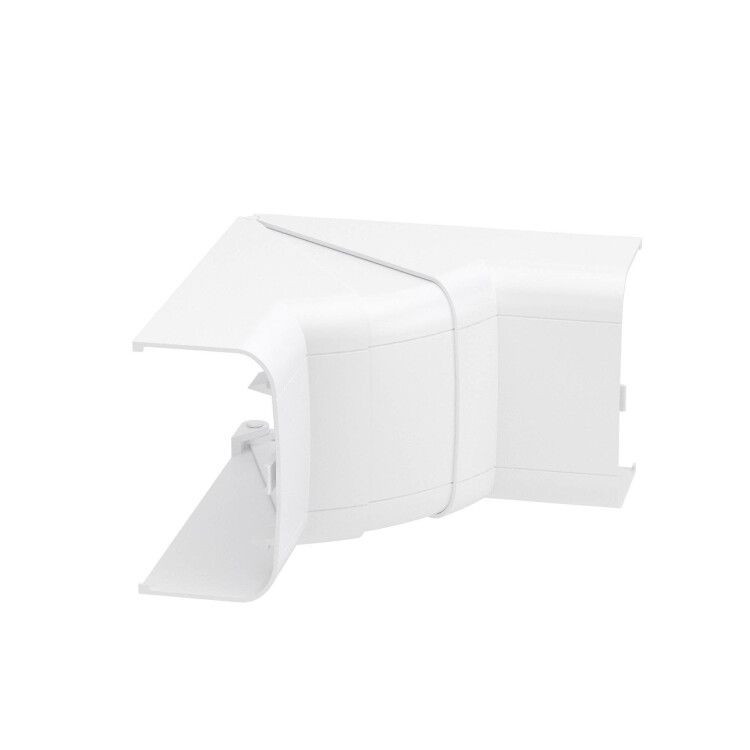

Угол внутренний изменяемый In-liner Front 90х50 мм, 70-120° DKC (ДКС) 09551

Угол внутренний изменяемый 70-120 градусов 90х50 мм с разделителем от DKC (ДКС) - элемент системы In-liner Front для организации поворотов кабель-каналов в офисных помещениях. Он обеспечивает гибкий переход между участками трассы, сохраняя целостность проводки и удобство обслуживания.

Назначение и область применения

Угол внутренний изменяемый 70-120 градусов 90х50 мм с разделителем предназначен для создания плавных поворотов в системе кабель-каналов In-liner Front. Применяется там, где требуется изменить направление трассы под углом от 70° до 120° - например, при обходе стен, колонн или перегородок. Подходит для открытой прокладки кабелей в офисах, административных зданиях, учебных заведениях. Благодаря наличию разделителей, внутри угла можно разделять силовые и слаботочные кабели, что соответствует требованиям безопасности.

Технические характеристики

• Угол регулируемый: 70–120° - позволяет адаптировать поворот под реальные условия монтажа
• Габариты: 90×50 мм - совместим с кабель-каналами серии In-liner Front той же ширины и высоты
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, не выгорает под UV-излучением
• Количество отсеков: 3 - два боковых и один центральный, позволяют разделять кабели по функциям
• Количество вводов: 2 - вход и выход для кабелей
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для помещений с нормальной влажностью
• Цвет: чисто-белый - гармонирует с другими элементами системы In-liner Front
• Способ установки: встраиваемый - фиксируется внутри кабель-канала, не выступает над уровнем поверхности
• Монтажная перфорация: есть - возможность закрепления саморезами через отверстия
• Содержание галогенов: да - при горении выделяет токсичные вещества, не рекомендуется для мест с повышенными требованиями к пожарной безопасности

Совместимость и монтаж

Угол внутренний изменяемый 70-120 градусов 90х50 мм с разделителем совместим исключительно с кабель-каналами серии In-liner Front размером 90×50 мм. Для монтажа:

• Закрепите угол внутри основного канала - он вставляется без зазора
• Используйте монтажную перфорацию для фиксации саморезами, если требуется усиленная удержание
• Перегородки предварительно устанавливаются в отсеки перед прокладкой кабелей
• Не используйте с кабель-каналами других серий - несовпадение габаритов приведёт к щелям и потере защиты

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего использования. Степень защиты IP40 гарантирует безопасность от попадания инструментов и крупных частиц. Однако материал содержит галогены - при возгорании возможна выработка токсичных газов. Поэтому не применять в местах с высокими требованиями к пожарной безопасности (например, в медицинских учреждениях, детских садах, эвакуационных путях). Климатическое исполнение УХЛ4 допускает использование в отапливаемых помещениях с контролируемой влажностью.

Преимущества

• Регулируемый угол - позволяет точно подстроить поворот под существующую планировку без подрезки
• Три отсека - обеспечивают разделение кабелей по типу (силовой, сетевой, телефонный), снижая помехи
• Глянцевая поверхность ПВХ - легко моется, не теряет цвет под светом
• Встраиваемая форма - не создаёт выступов, сохраняет ровную линию трассы
• Совместимость с системой In-liner Front - все элементы собираются без дополнительных креплений

Ограничения применения

• Не использовать во влажных помещениях (ваннные, кухни, подвалы) - IP40 не защищает от влаги
• Не подходят для наружной прокладки - материал не рассчитан на перепады температур ниже −25C и прямому солнечному излучению длительное время
• Не применять в местах с риском возгорания - наличие галогенов делает его небезопасным в условиях пожара
• Не сочетать с кабель-каналами другой ширины - 90 мм является жестким требованием

Примеры использования

• Организация кабельной трассы вдоль стены с поворотом за радиатором или колонной
• Разделение питания компьютеров и сетевых кабелей в одном канале на рабочем месте сотрудника
• Прокладка кабелей в офисах с многоуровневыми перегородками, где нужен плавный поворот
• Обустройство кабельных маршрутов в учебных классах и конференц-залах

Практические советы

• Перед монтажом проверьте, чтобы кабель-канал имел именно размер 90×50 мм - другие размеры не подойдут
• Устанавливайте разделители до прокладки кабелей - после заполнения канала доступ будет затруднён
• При необходимости подрезки - используйте острые ножницы по пластиковым профилям, не деформируйте стенки
• Не перегружайте каждый отсек более чем на 80% сечения - это усложняет замену кабелей в будущем
• Для частых модификаций трассы - выбирайте этот угол вместо жёстких поворотов, так как он многократно регулируется
