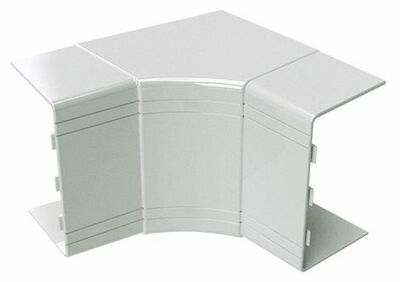

Угол внутренний изменяемый 80x40 70-120 градусов NIAV IN-Liner - 01724 ДКС

Угол внутренний изменяемый для кабель-канала 80х40 70-120 градусов от DKC (ДКС), артикул 01724, предназначен для плавного перехода между участками кабель-канала на стыках стен или потолков. Выполнен из ПВХ, совместим с профилями серии In-liner Classic, обеспечивает надёжное и эстетичное соединение при изменении направления трассы.

Назначение и область применения

Этот угол используется для формирования внутреннего поворота кабельной трассы, когда провода меняют направление под углом между 70° и 120°. Подходит для монтажа в помещениях с нестандартными углами - например, в старых зданиях или там, где стены не образуют идеальный 90°. Применяется исключительно внутри помещений, в сочетании с кабель-каналами 80×40 мм из серии In-liner Classic. Часто встречается в офисах, квартирах, школах и других объектах, где важна невидимость коммуникаций и чистота дизайна.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Угол регулировки: 70–120° - можно адаптировать под реальные условия монтажа
• Материал: Поливинилхлорид (ПВХ) - устойчив к механическим воздействиям, не выгорает
• Защита IP40: Защищает от твердых частиц крупнее 1 мм, но не от воды
• Выполнение: Формованный - однородная структура без сварных швов
• Цвет: Чисто-белый - соответствует цвету всех элементов серии In-liner Classic
• Состав: Безгалогенный - при горении не выделяет токсичных паров
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью колебаний температур и повышенной влажности
• Перфорация: Есть - позволяет фиксировать угол саморезами или дюбелями через отверстия
• Количество входов/выходов: 2 - для двух сторон кабель-канала
• Количество отсеков: 1 - один канал для прокладки проводов

Совместимость и монтаж

Аксессуар совместим **только** с кабель-каналами 80×40 мм из серии In-liner Classic. Нельзя использовать с другими размерами или сериями - даже если внешние габариты кажутся близкими, форма замка и глубина канала отличаются.

Монтаж выполняется путём вставки угла в торец двух смежных участков кабель-канала. Для фиксации используйте саморезы через подготовленные отверстия. Перед установкой удалите защитную плёнку - она предназначена только для транспортировки. Угол легко гнётся руками: медленно сгибайте его до нужного значения, пока он не зафиксируется в заданном положении. Не требует клея или специальных инструментов.

Безопасность и стандарты

Изделие изготовлено из безгалогенного ПВХ, что снижает риск образования ядовитых веществ при возгорании. Соответствует нормам безопасности для внутренней электромонтажной работы в жилых и общественных зданиях. Климатическое исполнение УХЛ4 гарантирует работоспособность при температурах от −25C до +40C. Степень защиты IP40 не предусматривает использование во влажных средах - запрещено применение в банях, подвалах, на улице или рядом с источниками воды.

Преимущества

• Гибкий угол - позволяет точно подстроить трассу под реальную геометрию помещения
• Не требует резки или доработки - готов к использованию сразу после распаковки
• Сохраняет единый дизайн всей системы In-liner Classic
• Закруглённые края снижают риск травм при обслуживании
• Плёнка на поверхности защищает от царапин до момента монтажа

Ограничения применения

• Не влажным и сырым помещениям - IP40 не защищает от брызг и пара
• Не рекомендуется для высоких нагрузок - не является несущим элементом, нельзя нагружать весом оборудования
• Подходит только для кабелей малого сечения - максимальный объем проводов ограничен внутренним сечением канала 80×40 мм
• Не допускается использование с металлическими или другим типом кабель-каналов
• При температурах ниже −25C материал становится хрупким - осторожный монтаж зимой

Примеры использования

• Обустройство кабельной трассы в офисе, где стена и потолок встречаются под углом 110°
• Прокладка силового и слаботочного кабеля вдоль внутреннего угла комнаты в новостройке
• Создание скрытой маршрутизации проводов в учебных классах, чтобы сохранить целостность отделки
• Монтаж в многоквартирных домах, где необходимо обойти нишу или выступ стены

Практические советы

• Перед покупкой проверьте точный размер вашего кабель-канала - 80×40 мм должны быть указаны на корпусе
• Если угол трудно согнуть - немного прогрейте его феном (не выше 60C), тогда пластик станет более мягким
• Не затягивайте саморезы слишком сильно - есть риск деформации ПВХ
• Если вам нужны два таких угла на одной трассе - закажите заранее, они часто комплектуются попарно
• Храните в сухом месте при температуре от +5C до +30C - длительное воздействие солнца может вызвать помутнение белого цвета
