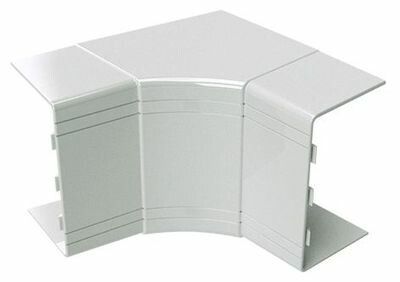

Угол внутренний изменяемый 100x40 70-120 градусов NIAV IN-Liner - 01725 ДКС

Угол внутренний изменяемый для кабель-канала 100х40 70-120 градусов от DKC (ДКС), артикул 01725, предназначен для плавного и эстетичного перехода между участками кабель-канала на стенах с различными углами. Продукт из серии In-liner Classic совместим с каналами 100×40 мм и обеспечивает надежное соединение без зазоров.

Назначение и область применения

Угол внутренний изменяемый для кабель-канала 100х40 70-120 градусов используется для формирования внутренних углов кабельной трассы там, где стены не образуют прямой 90° угол. Подходит для монтажа в помещениях с нестандартной планировкой - например, в старых зданиях, на лестницах, в нишах или за панелями. Применяется в офисах, жилых домах, медицинских учреждениях и других объектах, где важна чистота линии и безопасность проводки.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Угол регулировки: От 70° до 120° - позволяет адаптироваться под реальные углы стен
• Материал: Поливинилхлорид (ПВХ) без галогенов - экологически безопасен, не выделяет токсичных веществ при нагреве
• Степень защиты IP40: Защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для сухих помещений
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности
• Форма: Симметричная - одинаково удобен для правых и левых углов
• Цвет: Чисто-белый - соответствует цвету кабель-каналов серии In-liner Classic
• Количество вводов: 2 - для входа/выхода кабелей с двух сторон
• Количество отсеков: 1 - единый канал для всех проводов
• Способ установки крышки: Вставка внутрь - крышка не требуется, сам угол фиксирует кабели
• Монтажная перфорация: Есть - возможность закрепить саморезами через отверстия
• Исполнение: Формованный - однородная структура материала, высокая точность геометрии

Совместимость и монтаж

Угол внутренний изменяемый для кабель-канала 100х40 70-120 градусов совместим исключительно с кабель-каналами серии In-liner Classic размером 100×40 мм. Не подходит для каналов другого профиля или толщины стенок.

Монтаж выполняется следующим образом:

• Подгоните угол под нужный угол стены - он легко гнётся вручную в диапазоне 70–120°
• Загните элемент до требуемой формы, не используя инструменты - материал достаточно пластичен
• Приложите к месту стыка, проверьте плотность прилегания
• Закрепите с помощью саморезов через перфорацию (шаг 150–200 мм рекомендуется)
• Не затягивайте слишком сильно - риск деформации ПВХ

Перед монтажом удалите защитную плёнку - она предохраняет поверхность от царапин при транспортировке.

Безопасность и стандарты

Изделие изготовлено из ПВХ без галогенов, что снижает опасность выделения токсичных газов при возгорании. Соответствует требованиям безопасности для внутренней электромонтажной продукции в жилых и общественных зданиях. Степень защиты IP40 допускает применение только в сухих помещениях - не использовать в ванных комнатах, на улице или в сырых подвалах.

Преимущества

• Регулируемый угол - единственный вариант для сложных поверхностей, где нельзя использовать фиксированные углы
• Эстетичный внешний вид - белый цвет не бросается в глаза, гармонирует с интерьером
• Высокая точность изготовления - минимальные зазоры при стыковке с каналом
• Простота монтажа - не требует клея, сварки или специальных инструментов
• Ударопрочность - материал устойчив к механическим воздействиям при нормальной эксплуатации

Ограничения применения

• Не предназначено для наружного использования - IP40 не защищает от влаги
• Не подходит для высокотемпературных сред - максимальная рабочая температура +40C
• Не совместим с кабель-каналами других серий или размеров - только 100×40 мм от In-liner Classic
• Не следует использовать в местах с частыми вибрациями - возможна потеря герметичности стыка
• Не рекомендуется для мощных силовых трасс с большим количеством кабелей - ограниченный объем одного отсека

Примеры использования

• Обустройство кабельной трассы в офисе с нестандартным углом стены у окна
• Прокладка проводки в квартире по диагональному переходу между комнатой и коридором
• Монтаж в учебном заведении - когда необходимо сохранить целостность отделки стен
• Создание скрытой проводки в деревянных домах с неровными углами

Практические советы

• Перед установкой замерьте фактический угол стены - лучше выбрать угол в середине диапазона (например, 95°), чтобы компенсировать возможные погрешности
• Если угол сложно согнуть руками - осторожно прогрейте место изгиба феном (не выше 60C), это сделает ПВХ более пластичным
• Не используйте металлические шурупы большего диаметра - они могут расколоть ПВХ
• Проверяйте соответствие глубины канала - если кабель-канал немного отличается по форме, угол может не сесть плотно
• Для долговечности избегайте прямого попадания солнечных лучей - даже белый ПВХ со временем может поблекнуть
