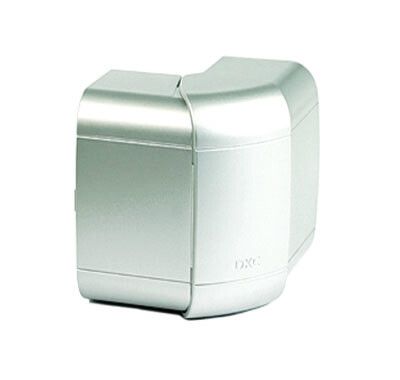

Угол внешний 110х50 мм, изменяемый (80-120°), цвет серый металлик | 01052G DKC ДКС

Угол внешний изменяемый 110х50 мм (80-120°), цвет серый металлик от DKC (ДКС) - комплектующий элемент системы In-liner Aero, предназначенный для плавного изменения направления кабель-канала на поворотах. Артикул 01052g обеспечивает надежную фиксацию проводов в зонах смены траектории, сохраняя эстетичный вид и защищённость внутренней проводки.

Назначение и область применения

Этот угол используется для соединения двух участков кабель-канала под переменным углом - от 80° до 120°. Применяется исключительно внутри помещений в рамках системы In-liner Aero. Подходит для организаций, где важна чистота, безопасность и современный дизайн: офисы, больницы, школы, лаборатории, цеха с регулярной уборкой. Не предназначен для открытых площадок или сред с повышенной влажностью.

Технические характеристики

• Размеры: 110 мм × 50 мм - соответствуют стандартному профилю кабель-каналов системы In-liner Aero
• Угол регулируемый: 80–120° - позволяет адаптировать направление под реальные условия трассировки
• Материал: АБС-пластик - прочный, ударостойкий, не выделяет галогены
• Цвет: серый металлик - совпадает с оттенком других элементов системы
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, не защищает от воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Монтажная перфорация: есть - возможность крепления саморезами через предварительно просверленные отверстия
• Исполнение: формованное - единая цельная форма без сварных швов
• Симметричность: да - одинаковый профиль с обеих сторон, удобен для установки в любом направлении

Совместимость и монтаж

Угол внешний изменяемый 110х50 мм (80-120°), цвет серый металлик совместим только с кабель-каналами системы In-liner Aero того же размера: 110×50 мм. Не подходит для других систем, даже если размеры кажутся аналогичными - различаются формы замков и фиксаторов.

Монтаж встраиваемый: угол вставляется между двумя прямыми участками канала. Для фиксации используйте саморезы через перфорированные отверстия. Перед сборкой проверьте, чтобы все элементы были выровнены - искривление может затруднить запуск кабелей. Не требует клея или дополнительных креплений.

Безопасность и стандарты

Материал - АБС-пластик без галогенов - не выделяет токсичных веществ при нагреве, соответствует требованиям к использованию в медицинских и детских учреждениях. Степень защиты IP40 гарантирует, что внутренние провода не будут повреждены случайными контактами с инструментами или мелкими предметами. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150 для условий эксплуатации в отапливаемых помещениях.

Преимущества

• Гибкость угла - можно настроить нужный радиус поворота прямо на месте, без необходимости заказывать несколько типоразмеров
• Аэродинамичный дизайн - плавные переходы снижают риск застревания кабелей при протяжке
• Единый стиль - цвет и фактура гармонируют с остальными элементами системы In-liner Aero
• Простота обслуживания - легко демонтируется для осмотра или замены кабелей
• Ударопрочность - АБС-пластик выдерживает случайные механические воздействия в условиях активного движения

Ограничения применения

• Не использовать во влажных помещениях (ваннные, бани, холодильные камеры) - IP40 не защищает от жидкости
• Запрещено применять вне помещений - материал не устойчив к УФ-излучению и перепадам температур ниже −25C
• Не совместим с кабель-каналами других брендов, даже при совпадении габаритов
• Не рекомендован для силовых линий выше 1000 В - система предназначена только для слаботочных и бытовых сетей
• Не допускается использование в качестве несущего элемента - не выдерживает вес оборудования

Примеры использования

• Переход кабель-канала вокруг колонны в хирургическом блоке
• Обход дверного косяка в учебном классе с необходимостью сохранить целостность отделки
• Создание плавного поворота вдоль стенового панели в современном офисе
• Скрытие коммуникаций в зоне смены направления конвейера на производстве

Практические советы

• Перед монтажом убедитесь, что кабель-каналы, между которыми устанавливается угол, находятся в одной плоскости - иначе возникнет напряжение в соединении
• При настройке угла используйте угломер или мобильное приложение - точность +-2° обеспечит равномерное распределение нагрузки на кабели
• Не перегружайте угол более чем 15 кабелями одного типа - это усложнит последующую замену и увеличит риск перегрева
• При длительной эксплуатации периодически проверяйте плотность посадки - пластик может немного деформироваться под постоянной нагрузкой
• Для чистки используйте мягкие ткани и нейтральные моющие средства - агрессивные растворители могут повредить поверхность
