Угол внешний для короба 50*105 переменный от 60° до 120° DLP | 010619 Legrand

Угол внешний изменяемый для кабель-канала 50х105, 60-120 градусов, белый, DLP позволяет гибко соединить два кабель-канала под нужным углом без резки под сложный профиль. Продукт совместим с кабель-каналами серии DLP от Legrand и IEK, сохраняет целостность трассы и маскирует стыки.

Назначение и область применения

Угол внешний изменяемый для кабель-канала 50х105, 60-120 градусов, белый, DLP используется для формирования наружных поворотов кабельной трассы под углом от 60 до 120 градусов. Подходит там, где требуется плавный переход между участками канала - например, вокруг колонн, перегородок или вдоль стен с неровными углами. Предназначен исключительно для работы с кабель-каналами того же сечения (50×105 мм) и той же системы (серии DLP).

Технические характеристики

• Тип: угол внешний изменяемый
• Сечение совместимого кабель-канала: 50 × 105 мм
• Угол регулировки: 60–120°
• Материал: пластик
• Цвет: чисто-белый
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)

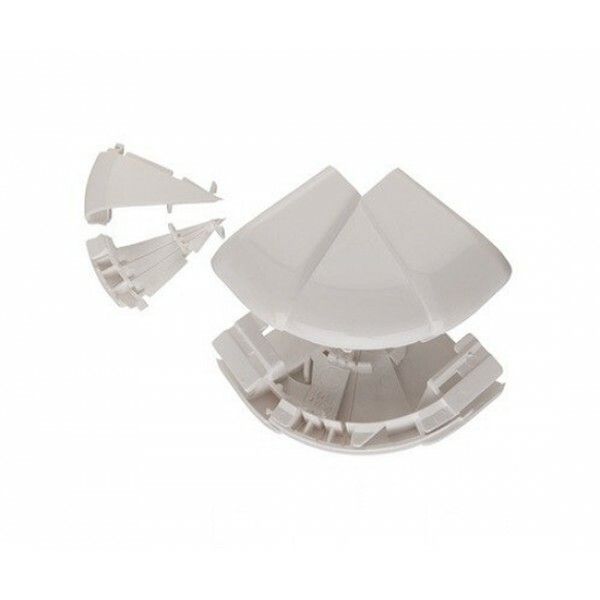

• Конструкция: состоит из двух половин - основания и крышки; крышка фиксируется методом вставки внутрь
• Симметричность: да - можно использовать зеркально
• Галогены: содержатся
• Поверхность: необработанная, матовая

Совместимость и монтаж

Угол внешний изменяемый для кабель-канала 50х105, 60-120 градусов, белый, DLP совместим только с кабель-каналами серии DLP от Legrand и IEK. Установка выполняется в три этапа:

1. Закрепите две половины угла на концах кабель-каналов - одна на каждом участке.
2. Подгоните угол между каналами в пределах 60–120°, выровняйте положение.
3. Вставьте крышку внутрь пазов - она защёлкивается автоматически, не требует крепления.

Не используйте с другими сериями - даже при совпадении размера 50×105 мм возможны проблемы с плотностью посадки и герметичностью.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твердыми частицами (>1 мм), но не предназначена для эксплуатации во влажных средах или местах с риском брызг. Для помещений с повышенной влажностью (ванная, кухня, улица) этот угол не рекомендуется. Материал содержит галогены - не подходит для систем с жесткими требованиями к экологической безопасности (например, в медицинских учреждениях по нормам IEC 60754).

Преимущества

• Регулируемый угол - не нужны точные замеры и резка под конкретный профиль;
• Экономия времени - не требуется подгонка под углы с помощью шлифовки или специальных инструментов;
• Аккуратный внешний вид - стык закрывается единым элементом, без зазоров и лишних утолщений;
• Легкий монтаж - крышка просто вставляется, без саморезов или клея;
• Совместимость с двумя брендами - работает с продукцией как Legrand, так и IEK одной серии DLP.

Ограничения применения

• Не применяется в условиях высокой влажности, прямого попадания воды или на улице - IP40 недостаточен;
• Не подходит для кабель-каналов других серий, даже если они имеют аналогичные габариты;
• Не допускается использование в помещениях с запретом на материалы, содержащие галогены;
• Не рассчитан на механические нагрузки - нельзя опираться на него, он не является несущим элементом;
• Не сочетается с кабель-каналами другого цвета - цветовой контраст будет заметен.

Примеры использования

• Обход колонны в офисном помещении - кабель-канал меняет направление на 90° через угол DLP;
• Переход вдоль потолка и стены в учебном классе - угол подстраивается под реальный угол стены (85°);
• Формирование трассы вдоль лестницы с наклонной площадкой - угол легко адаптируется под 110°;
• Скрытые коммуникации в интерьере с минимализмом - белый цвет сливаются с отделкой.

Практические советы

• Перед монтажом проверьте, что кабель-каналы точно соответствуют сечению 50×105 мм - расхождение более +-1 мм вызовет щели;
• Если угол задействован в длинной трассе, соблюдайте равномерность расположения - чередование нескольких углов под разными значениями снижает надежность;
• При необходимости изменения угла после сборки - аккуратно оттяните крышку, скорректируйте положение половин, затем снова вставьте;
• Не используйте силовые инструменты для фиксации - достаточно легкого нажатия для защелкивания крышки;
• Храните в сухом месте - контакт с влагой может деформировать пластик и нарушить посадку.
