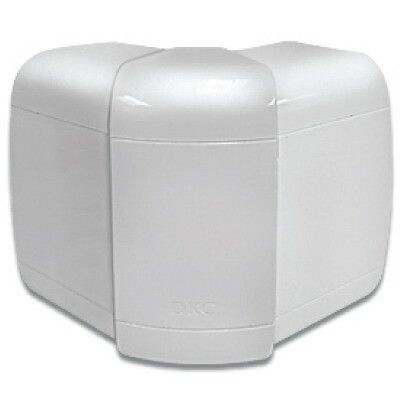

Угол внешний 110х50 мм. изменяемый (80-120 град.) | 01052 DKC ДКС

Угол внешний изменяемый для кабель-канала 110х50 мм (80–120 градусов) с разделителем от DKC (ДКС), артикул 01052, предназначен для плавного перехода между участками кабель-канала в офисных помещениях. Этот элемент серии In-liner Front сочетает функциональность и эстетику, обеспечивая аккуратное оформление углов при открытой прокладке кабелей.

Назначение и область применения

Этот угол используется для соединения двух секций кабель-канала 110×50 мм под углом от 80° до 120° в горизонтальной плоскости. Подходит для помещений с постоянным пребыванием людей - офисов, зон отдыха, учебных классов, центральных холлов. Благодаря наличию разделителя внутри, позволяет организовать три отдельных канала для кабелей различного типа: силовые, сигнальные и сетевые. Удобен там, где требуется частая переупаковка проводов или модификация трассы.

Технические характеристики

• Угол регулируемый: 80–120° - позволяет адаптироваться под реальные углы стен без подрезки
• Габариты: соответствует кабель-каналу 110×50 мм - идеально совпадает с другими элементами серии In-liner Front
• Материал: пластик без галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты IP40 - защищён от контакта с предметами более 1 мм, но не герметичен; не предназначен для влажных сред
• Количество отсеков: 3 - благодаря встроенному разделителю можно разделять кабели по типам
• Цвет: чисто-белый - не желтеет под UV-лучами, легко моется
• Исполнение: формованное - однородная структура материала без сварных швов
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Монтажная перфорация: есть - позволяет фиксировать угол саморезами или дюбелями
• Способ установки крышки: вставка внутрь - крышка не предусмотрена, так как угол уже содержит внутреннюю перегородку

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами серии In-liner Front 110×50 мм. Не подходит для других брендов или размеров - даже небольшое расхождение в ширине вызывает щели и снижает надёжность крепления. Для монтажа:

• Закрепите угол через перфорацию саморезами или анкерными болтами - шаг крепления рекомендуется 300–400 мм
• Не используйте клей - материал не требует дополнительной фиксации, но плохо держится на поверхностях с неровностями
• Перед сборкой проверьте угол поворота - он свободно регулируется руками, но после окончательной установки не меняется без демонтажа
• Подгоняйте кабель-каналы перед установкой угла - они должны точно входить в боковые пазы без усилия

Безопасность и стандарты

Материал выполнен без галогенов - соответствует требованиям пожарной безопасности для общественных зданий. Сертифицирован по ГОСТ Р 50571.15 для электромонтажных систем в жилых и административных помещениях. Степень защиты IP40 достаточна для сухих интерьеров, но не гарантирует защиту от воды или пыли в условиях повышенной запылённости.

Преимущества

• Регулируемый угол - экономит время на подгонке и позволяет использовать один элемент вместо нескольких фиксированных
• Трёхсекционный дизайн - упрощает управление разными типами кабелей без необходимости в дополнительных коробках
• Глянцевая поверхность - маскирует следы пыли, легко протирается влажной тряпкой
• Симметричная форма - одинаково удобен для правых и левых поворотов
• Цвет не выгорает - сохраняет первоначальный вид даже при длительном освещении оконными проёмами

Ограничения применения

• Не применяется во влажных помещениях - IP40 не защищает от попадания жидкостей
• Не подходит для наружной установки - материал не рассчитан на перепады температур ниже −25C или прямые солнечные лучи вне помещений
• Не допускается механическая нагрузка - нельзя наступать, опираться или крепить тяжёлое оборудование прямо на угол
• Не совместим с кабель-каналами других серий - даже аналогичного размера 110×50 мм от других брендов

Примеры использования

• Обход колонны в офисе - кабель-каналы подходят к колонне под острым углом, угол DKC 01052 плавно соединяет их
• Разделение питания и сети в зоне reception - три отсека позволяют отделить силовой кабель от Ethernet и телефонных линий
• Модульная перестановка рабочих мест - угол легко заменяется при перемещении мебели, не требует замены всей трассы
• Создание кабельных маршрутов вокруг дверных проёмов - особенно эффективен при наличии нестандартных углов

Практические советы

• Перед покупкой измерьте фактический угол стены - лучше выбрать угол с возможностью регулировки, чем подгонять каналы под фиксированную деталь
• Если нужна максимальная герметичность - комбинируйте этот угол с герметиком на основе силикона (только на стыках, не внутри отсеков!)
• Не забудьте оставить запас длины кабелей - при повороте они немного удлиняются, особенно многожильные
• При использовании в зонах с высокой проходимостью - дополнительно закрепите крышку кабель-канала, чтобы предотвратить её случайное смещение
• Артикул 01052 - единственный вариант этого типа в серии In-liner Front; другие модели этой серии не имеют разделителей
