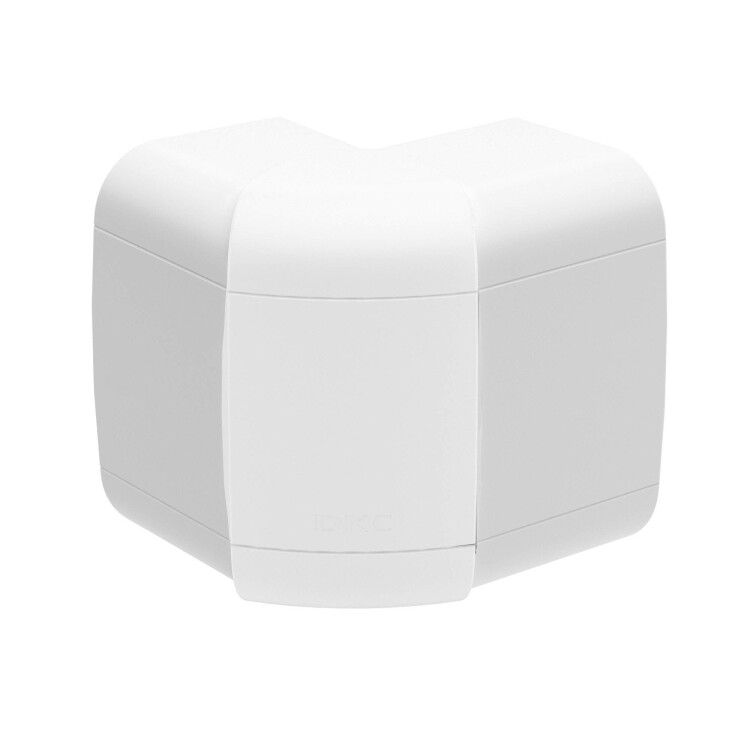

Угол внешний In-liner Front 90х50 мм, изменяемый (80-120°) DKC (ДКС) 09552

Угол внешний изменяемый 80-120 градусов 90х50 мм с разделителем от DKC (ДКС) - элемент системы In-liner Front для организации поворотов кабель-каналов в офисных помещениях. Простой, надёжный и совместимый с каналами той же серии, он обеспечивает гибкую маршрутизацию проводов без потери эстетики.

Назначение и область применения

Этот угол предназначен для соединения двух участков кабель-канала под переменным углом - от 80° до 120°. Он используется там, где требуется изменить направление трассы кабелей, например, вокруг колонн, дверных проёмов или перегородок. Подходит для открытой прокладки в офисах, административных зданиях, учебных заведениях и других помещениях с невысокими требованиями к защите от воды и пыли. Совместим исключительно с кабель-каналами серии In-liner Front шириной 90 мм и высотой 50 мм.

Технические характеристики

• Угол регулируемый: 80–120° - позволяет адаптировать поворот под реальные условия монтажа
• Габариты: 90×50 мм - точно соответствуют внутренним размерам каналов In-liner Front
• Материал: ПВХ - прочный, устойчивый к механическим нагрузкам, не выгорает под UV-излучением
• Степень защиты IP40 - предохраняет от контакта с пальцами и предметами более 1 мм, но не защищён от брызг и пыли
• Количество отсеков: 3 - внутри есть два фиксированных разделителя, позволяющих разделять кабели по функциям (например, питание, данные, слаботочка)
• Количество вводов: 2 - кабели входят и выходят только с торцов, без боковых отверстий
• Цвет: чисто-белый - гармонирует с другими элементами системы In-liner Front
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, без экстремальных температур
• Монтажная перфорация: да - есть отверстия для крепления саморезами к стене или потолку
• Способ установки крышки: встраиваемый - крышка не предусмотрена, кабели укладываются вручную, затем закрывается основной канал
• Симметричность: да - одинаковый вид с обоих сторон, не требует ориентации при монтаже
• Содержание галогенов: отсутствует - материал безопасен при возможном возгорании, не выделяет токсичных газов

Совместимость и монтаж

Угол совместим только с кабель-каналами серии In-liner Front размером 90×50 мм. Его форма и внутренние разделители точно соответствуют этим каналам - никаких щелей или перекосов при стыковке. Для монтажа:

• Закрепите угол к стене через перфорацию с помощью саморезов (диаметр до 3,5 мм)
• Не используйте клей - механическое крепление обеспечивает надёжность и возможность демонтажа
• Перед сборкой уложите кабели в каналы, затем соедините с прямыми участками
• При необходимости отрегулируйте угол вручную - пластик достаточно гибкий, чтобы принять нужное положение

Безопасность и стандарты

Изделие выполнено из галоген-free ПВХ, что снижает риск образования токсичных продуктов горения. Соответствует требованиям безопасности для электромонтажа в офисных помещениях. Степень защиты IP40 достаточна для сухих помещений, но не предназначено для влажных зон, наружной установки или мест с повышенной запылённостью.

Преимущества

• Регулируемый угол - позволяет избежать жестких поворотов, уменьшает изгиб кабелей и продлевает срок службы
• Встроенные разделители - обеспечивают организованную прокладку кабелей разного типа без перемешивания
• Глянцевая поверхность - легко моется, не теряет цвет под светом и не царапается при обычной эксплуатации
• Симметричная конструкция - не требует запоминания “правильной” стороны при установке
• Совместимость с системой In-liner Front - гарантирует единый дизайн и надёжное соединение всех компонентов

Ограничения применения

• Не использовать в помещениях с высокой влажностью, на улице или в сырых подвалах - IP40 не защищает от воды
• Не применять в условиях постоянных вибраций или ударных нагрузок - пластик не рассчитан на такие нагрузки
• Не совместим с кабель-каналами других серий или производителей - даже при совпадении габаритов возможны проблемы с герметичностью и фиксацией
• Не допускается использование с крышками - этот элемент не имеет крышки, кабели укладываются открыто

Примеры использования

• Обход колонны в офисе: кабель-канал меняет направление на 105°, чтобы обойти опору, сохранив прямолинейность трассы
• Подключение к серверному шкафу: три отсека используются для питания, сетевых кабелей и телефонии
• Маршрут вдоль перегородки: угол позволяет сделать плавный переход между вертикальной и горизонтальной частью трассы
• Система освещения: кабели от выключателей и датчиков прокладываются в отдельных отсеках, чтобы не мешать силовым линиям

Практические советы

• Перед монтажом проверьте, что все кабели поместятся в трёх отсеках - не перегружайте каждый из них
• Если угол сложно согнуть в нужное положение - нагрейте его феном на слабом режиме (не выше 60C), тогда пластик станет мягче
• Используйте только саморезы с плоской головкой - они не будут выпирать и мешать прилеганию соседних элементов
• При замене части трассы - всегда берите тот же артикул 09552, чтобы гарантировать точное соответствие
• Не забудьте, что этот угол не является конечным элементом - после него обязательно должен идти прямой участок или другой аксессуар
