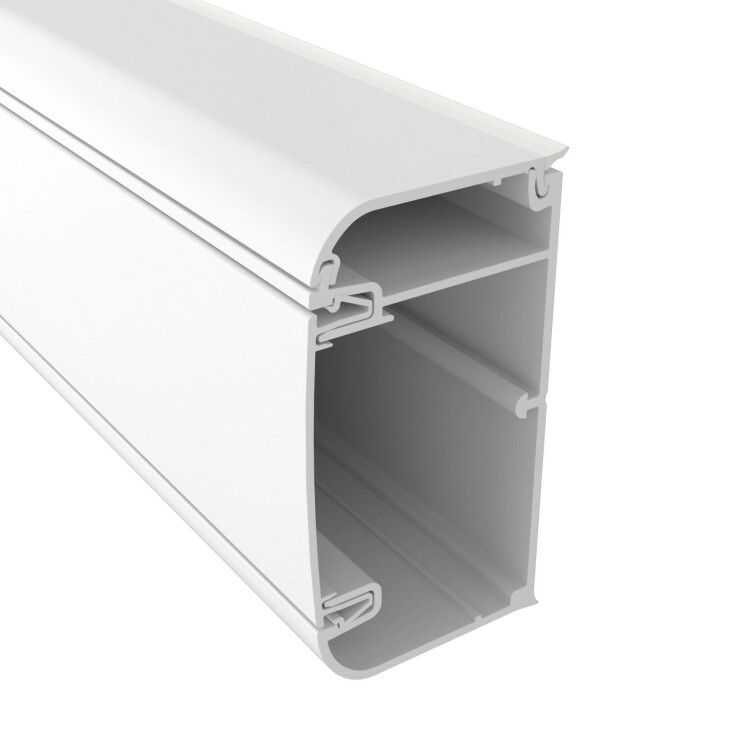

Кабель-канал 90x50 с перегородкой боковой и фронтальной крышками IN-Liner FRONT - 09500 ДКС

Кабель-канал DKC 09500 (серии In-liner Front) - это двухсекционный канал из ПВХ с перегородкой, предназначенный для открытой прокладки силовых и слаботочных кабелей в офисах, производственных и административных зданиях. Его форма, прочность и удобная система крышек обеспечивают безопасную, аккуратную и долговечную организацию проводки.

Назначение и область применения

Кабель-канал DKC 09500 используется для открытой прокладки кабелей в помещениях с нормальными условиями эксплуатации - офисах, учебных заведениях, торговых центрах, мастерских. Разделение на два отсека позволяет развести силовые и слаботочные линии (например, питание и Ethernet) в одном корпусе, исключая помехи и соблюдая требования безопасности. Применяется там, где важны эстетика, доступность обслуживания и защита кабелей от механических повреждений.

Технические характеристики

• Габариты: 90×50 мм, длина 2000 мм
• Материал: ПВХ, не поддерживающий горение
• Количество отсеков: 2 (разделены одной жесткой перегородкой)
• Полезное сечение: 3282 мм2 - достаточно для прокладки до 10–12 кабелей среднего сечения
• Напряжение пробоя: более 2500 В - обеспечивает электроизоляцию при случайных контактах
• Цвет: чисто-белый, устойчив к выцветанию под УФ-лучами
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C
• Ударопрочность: уровень 6 - выдерживает удары при монтаже и эксплуатации
• Имеет монтажную перфорацию - для крепления саморезами или дюбелями
• Защитная пленка - предохраняет поверхность от царапин до монтажа

Совместимость и монтаж

Кабель-канал DKC 09500 совместим с другими элементами серии In-liner Front: углы, тройники, соединители и крышки. Для сборки используются встроенные замки - крышка вставляется внутрь профиля и фиксируется без инструментов. Соединитель в комплекте позволяет удлинить канал без разреза. Перфорация на дне позволяет крепить канал к стене или потолку через каждые 500–800 мм. Фиксаторы кабелей внутри канала удерживают провода, снижая нагрузку на точки входа/выхода.

Безопасность и стандарты

Материал ПВХ соответствует требованию “не распространяет горение” - при возгорании внешних источников канал не поддерживает пламя. Напряжение пробоя выше 2500 В гарантирует безопасность при случайном контакте с токоведущими частями. Серия In-liner Front не имеет сертификата UL или CE, но соответствует ГОСТ Р 50571.15-97 для открытых кабельных систем в помещениях.

Преимущества

• Два отсека позволяют разделять типы кабелей - минимизирует электромагнитные помехи
• Стандартная ширина 90 мм - оптимальна для большинства бытовых и офисных нужд
• Глянцевая белая поверхность - легко моется, не теряет вид под светом
• Крышка фиксируется без инструментов - монтаж и ремонт выполняются быстро
• Перфорация и фиксаторы кабелей - снижают риск смещения проводов после монтажа

Ограничения применения

Кабель-канал DKC 09500 не предназначен для:

• Уличной прокладки - не рассчитан на постоянное воздействие осадков и прямого солнца
• Агрессивных сред - не рекомендуется использовать рядом с химическими веществами, маслами, растворителями
• Высокотемпературных зон - например, рядом с нагревательными приборами или печами
• Подземной или бетонированной прокладки - предназначен только для открытой установки

Примеры использования

• Офис: прокладка сети Ethernet, USB-кабелей и питания компьютеров вдоль стены
• Производственный участок: организация управления станком - сигналы датчиков и питание в отдельных отсеках
• Образовательное учреждение: кабели для проекторов, интерактивных досок и зарядных устройств
• Розничная торговля: скрытая прокладка кабелей к точкам продаж, POS-терминалам

Практические советы

• При монтаже используйте дрель с маленьким сверлом - перфорация выполнена в тонкой стенке, чтобы не расколоть материал
• Проверьте посадочный диаметр кабелей: максимальное сечение одного кабеля - около 16 мм2, чтобы не перегрузить отсек
• Снимите защитную пленку сразу после окончания монтажа - она может оставить следы при длительном контакте с пылью
• Для длинных линий используйте соединители - они обеспечивают герметичность и целостность конструкции
• Не затягивайте кабели слишком сильно - фиксаторы служат для удержания, а не для сдавливания изоляции
