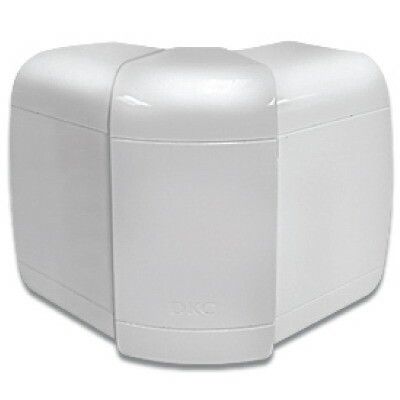

Угол внешний 140х50 мм. изменяемый (80-120 град.) | 01452 DKC ДКС

Угол внешний изменяемый 80-120 градусов 140х50 мм с разделителем от DKC (ДКС), артикул 01452, предназначен для плавного изменения направления кабель-канала в системе In-liner Front. Он обеспечивает организованную прокладку кабелей в офисных помещениях с возможностью разделения внутреннего пространства.

Назначение и область применения

Этот угол используется для соединения участков кабель-канала под углом от 80° до 120°, что позволяет обходить препятствия, проходить через углы стен или формировать сложные трассы. Применяется исключительно в системе In-liner Front для открытой прокладки кабелей в офисах, учебных заведениях и других закрытых помещениях с нормальными условиями эксплуатации. Подходит для прокладки силовых, сигнальных и телекоммуникационных кабелей, когда требуется физическое разделение проводов внутри одного канала.

Технические характеристики

• Угол регулируемый: 80–120° - возможность адаптации под реальные условия монтажа без необходимости замены детали
• Габариты: 140×50 мм - соответствует стандартным размерам каналов In-liner Front
• Количество отсеков: 3 - позволяют разделять кабели по функциональному назначению (например, питание, данные, телефония)
• Количество вводов: 2 - два входа/выхода для подключения к основному кабель-каналу
• Материал: ПВХ - устойчив к механическим нагрузкам, не выгорает под UV-лучами, легко моется
• Цвет: Чисто-белый - гармонирует с другими элементами системы In-liner Front
• Степень защиты: IP40 - защищён от контакта с предметами более 1 мм, но не герметичен; не предназначен для влажных зон
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещении с температурой от −25C до +40C и относительной влажностью до 90%
• Перфорация: Да - наличие отверстий для крепления саморезами или дюбелями
• Симметричность: Да - одинаковый вид с обоих сторон, удобен для монтажа в любом направлении
• Исполнение: Формованный - однородная структура материала без сварных швов, повышенная надёжность
• Состав: Без галогенов - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Угол совместим только с кабель-каналами серии In-liner Front размером 90×25 мм. Для монтажа используйте встроенные отверстия под крепёж - предварительно отметьте места сверления, чтобы избежать смещений. Установите угол так, чтобы он плотно прилегал к смежным участкам канала. Разделители входят в комплект и фиксируются в пазах внутри корпуса - они не требуют дополнительных креплений. Нельзя использовать этот угол с другими сериями кабель-каналов - несовпадение габаритов и замковых механизмов приведёт к плохому соединению и потере жесткости всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с невысокими рисками поражения током. Сертифицировано для работы в условиях класса UHL4 по ГОСТ 15150. Отсутствие галогенов в составе ПВХ снижает опасность при пожаре. Не предназначено для установки вне помещений, в сырых зонах, на производствах с химически активной средой или там, где есть риск механического повреждения.

Преимущества

• Регулируемый угол - экономит время на подборе нужного радиуса, не требует запаса нескольких типов углов
• Трёхсекционная внутренняя перегородка - позволяет разделять кабели по типу (энергия, Ethernet, TV), снижая помехи и упрощая обслуживание
• Глянцевая поверхность - не цепляет пыль, легко протирается, сохраняет эстетику интерьера
• Симметричная форма - не имеет “правой” и “левой” стороны, ускоряет сборку
• Встроенная перфорация - обеспечивает надёжное крепление без дополнительных кронштейнов

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал) - степень защиты IP40 недостаточна
• Не подходит для наружной прокладки - материал не устойчив к перепадам температур ниже −25C и длительному UV-воздействию на открытом воздухе
• Не рекомендуется применять в местах с частыми ударными нагрузками - пластик не выдерживает значительных механических воздействий
• Совместим только с кабель-каналами In-liner Front 90×25 мм - другие размеры не подходят
• Не предназначен для прокладки высоковольтных сетей выше 1000 В - ограниченная изоляция и теплопроводность

Примеры использования

• Организация кабельной трассы вдоль стены в офисе с выходом к столам сотрудников под углом 110°
• Разделение питания и сети LAN в одном канале при переходе вокруг колонны
• Обход батареи отопления или трубопровода в коридоре учебного корпуса
• Подключение кабелей к мультимедийной панели на стене с использованием двух вводов

Практические советы

• Перед монтажом проверьте, что ширина и высота вашего кабель-канала точно соответствуют 90×25 мм - расхождение даже на 1–2 мм нарушит герметичность соединения
• Устанавливайте разделители сразу после монтажа угла - легче вставить их в пазы до того, как кабели будут проложены
• Не затягивайте крепёж слишком сильно - ПВХ может деформироваться, особенно в холодную погоду
• Если угол используется в месте с большим числом кабелей, оставьте свободный объём - перегрузка снижает теплоотдачу и увеличивает риск перегрева
• Для чистки используйте мягкую ткань и воду - абразивные средства и спирты могут повредить глянцевое покрытие
