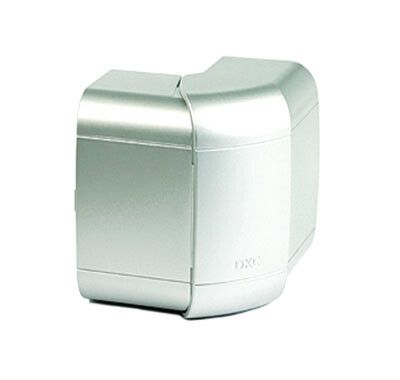

Угол внешний 140х50 мм, изменяемый (80-120°), цвет серый металлик | 01452G DKC ДКС

Угол внешний изменяемый 140х50 мм (80-120°), цвет серый металлик от DKC (ДКС) - комплектующий элемент системы In-liner Aero, предназначенный для плавного изменения направления кабель-канала на участках с нестандартными углами. Артикул 01452g обеспечивает надежную организацию трассы в условиях, где требуется адаптация под реальные геометрические условия.

Назначение и область применения

Этот угол используется для соединения двух участков кабель-канала под переменным углом от 80° до 120°. Применяется там, где жесткий фиксированный угол невозможен - например, при обходе оборудования, стеновых выступов или при необходимости корректировки траектории проводки после монтажа. Подходит для внутренней прокладки в офисах, лабораториях, больницах, школах и других объектах, где важна эстетика и безопасность.

Технические характеристики

• Размеры: 140 мм (ширина) × 50 мм (высота) - соответствуют габаритам кабель-каналов системы In-liner Aero
• Угол регулировки: 80–120° - возможность точной настройки под фактический угол поворота
• Материал: ПВХ - прочный, невоспламеняющийся пластик с низкой теплопроводностью
• Цвет: серый металлик (серебро) - гармонирует с остальными элементами системы
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, не защищен от воды
• Климатическое исполнение: УХЛ4 - допускается использование в закрытых помещениях с умеренным климатом, включая холодные зоны с температурой до -25C
• Монтажная перфорация: есть - позволяет крепить угол саморезами или дюбелями через предварительно просверленные отверстия
• Симметричность: да - одинаковый профиль с обеих сторон, не требует ориентации
• Исполнение: формованный - однородная структура материала без сварных швов
• Галогены: отсутствуют - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Угол внешний изменяемый 140х50 мм (80-120°), цвет серый металлик совместим исключительно с кабель-каналами системы In-liner Aero шириной 140 мм и высотой 50 мм. Не подходит для других систем, даже если размеры кажутся аналогичными - различаются формы замков и фиксирующие элементы.

Монтаж выполняется встраиваемым способом: угол вставляется между двумя секциями канала и фиксируется механически. Для усиления крепления используйте саморезы через перфорацию. Перед сборкой проверьте, чтобы все части находились в одном плоскостном положении - иначе возможны щели и деформация.

Безопасность и стандарты

Материал ПВХ без галогенов соответствует требованиям пожарной безопасности для помещений с повышенными нормами - в том числе медицинских и детских учреждений. Степень защиты IP40 гарантирует, что внутрь не попадут крупные твердые предметы, но не защищает от брызг и влаги - не применяйте в сырых зонах или на улице. Климатическое исполнение УХЛ4 указывает на допустимую работу в отапливаемых помещениях с температурой от -25C до +40C.

Преимущества

• Регулируемый угол - позволяет точно адаптировать трассу без подрезки или замены элементов
• Антикоррозийный и химически стойкий ПВХ - выдерживает частую дезинфекцию и чистящие средства
• Совместимость с системой In-liner Aero - единый стиль, легко комбинируется с другими элементами
• Перфорация для крепления - снижает риск смещения при вибрациях или механическом воздействии
• Симметричная форма - не требует запоминания “лево/право”, ускоряет монтаж

Ограничения применения

• Не предназначен для открытых площадок, уличных сетей или помещений с постоянной влажностью - IP40 недостаточно для защиты от воды
• Не работает с кабель-каналами других брендов, даже при совпадении размеров - отличается система фиксации
• Запрещено использовать при температурах ниже -25C - материал становится хрупким
• Не рассчитан на значительные механические нагрузки - нельзя на него опираться или крепить оборудование

Примеры использования

• Обход радиатора или трубопровода в офисе с использованием кабель-каналов In-liner Aero
• Прокладка силовой трассы в медицинском кабинете вокруг стационарного аппарата
• Изменение направления кабельной трассы в учебной аудитории при наличии выступающей стены
• Создание сложной маршрутизации в серверной комнате с плотной расстановкой оборудования

Практические советы

• Перед монтажом соберите всю трассу без крепления - проверьте, что угол можно установить в нужном положении без усилия
• Если угол трудно повернуть - нагрейте его феном до 40–50C; пластик станет мягче, но не расплавится
• Используйте только саморезы длиной не более 8 мм - длиннее могут пробить стенку канала
• Не затягивайте крепления слишком сильно - ПВХ может треснуть
• При заказе нескольких углов - берите с запасом +-10%, так как при сборке иногда требуется подгонка
