Угол для кабель-канала внешний неизменяемый 90град. 80х60 NEA DKC 01812 ДКС

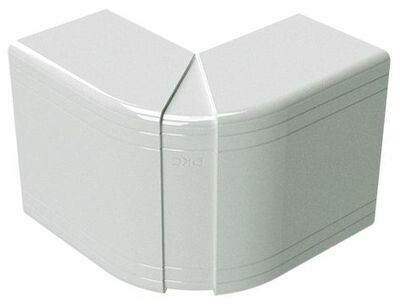

Угол внешний неизменяемый 90 градусов 80х60 мм от DKC (ДКС) - элемент кабель-канала серии In-liner Classic, предназначенный для плавного перехода между участками трассы под прямым углом. Артикул 01812 обеспечивает аккуратное оформление кабельных путей в помещениях с минимальными требованиями к защите от воды и пыли.

Назначение и область применения

Угол внешний неизменяемый 90 градусов 80х60 мм используется для соединения двух параллельных участков кабель-канала под углом 90° в горизонтальной плоскости. Применяется там, где требуется сохранить целостность и эстетику кабельной трассы - например, при прокладке проводов вдоль стен в офисах, квартирах, учебных заведениях и других закрытых помещениях. Подходит для систем слаботочных сетей: Ethernet, телефонии, видеонаблюдения, освещения.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый
• Габариты: ширина 80 мм, глубина 60 мм - соответствует внутренним размерам профиля In-liner Classic
• Материал: пластик без галогенов - экологически безопасный, не выделяет токсичных веществ при нагреве
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не предназначен для контакта с водой
• Количество вводов: 2 - вход и выход для кабель-каналов
• Количество отсеков: 1 - одиночная камера для прокладки проводов
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата при температуре от −25C до +40C
• Исполнение: формованный - изготовлен методом литья, без сварных швов
• Цвет: чисто-белый - совпадает с цветом всех элементов серии In-liner Classic
• Симметричность: да - одинаковый вид с обоих сторон, можно использовать в любом направлении
• Монтажная перфорация: есть - отверстия для крепления саморезами или дюбелями через корпус
• Способ установки крышки: встраивание - крышка не предусмотрена, используется с основным кабель-каналом

Совместимость и монтаж

Угол 01812 совместим исключительно с кабель-каналами серии In-liner Classic того же размера (80×60 мм). Для монтажа:

• Обрезаются два участка канала под нужной длиной, с учетом зазора для плотного вхождения в угол
• Угол вставляется в торец каждого канала - он фиксируется механически за счет точного подбора габаритов
• Закрепляется на стене с помощью саморезов через перфорацию - шаг крепления рекомендуется 30–50 см
• Не требует клея, сварки или дополнительных деталей

Важно: не используйте с другими сериями - даже если размер совпадает, форма и замки могут отличаться, что приведёт к плохому соединению.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Материал без галогенов снижает риск образования ядовитых газов при возгорании. Сертификация по ГОСТ Р 50571.15/IEC 60364-5-52 для кабельных каналов соблюдена. IP40 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от брызг и влаги - не применять в сырых местах (ванная, кухня, подвал).

Преимущества

• Эстетично: белый цвет не бросается в глаза, легко сочетается с любым интерьером
• Простота монтажа: не нужны инструменты кроме отвертки и ножниц для резки канала
• Надежная фиксация: точные габариты обеспечивают плотное соединение без люфтов
• Устойчивость к царапинам: поверхность не теряет внешний вид после длительной эксплуатации
• Экологичность: материал без галогенов - безопасен для людей и окружающей среды

Ограничения применения

• Не подходит для наружной установки - IP40 недостаточно для защиты от дождя и пыли
• Не допускается использование в высоковлажных помещениях (баня, бассейн, подвалы с постоянной сыростью)
• Не предназначен для силовых кабелей выше 1 кВ - ограничен по тепловой нагрузке и изоляции
• Не работает с кабель-каналами других серий, даже аналогичных по размеру
• Не имеет крышки - нельзя использовать как самостоятельный короб; всегда требует соединения с двумя прямыми участками

Примеры использования

• Прокладка сети LAN в офисе: угол соединяет вертикальный и горизонтальный участок канала у стены
• Монтаж системы домашней автоматизации: переход от потолка к стене в спальне
• Скрытие проводов от телевизора: угол позволяет сделать плавный поворот от ниши к розетке
• Аксессуар для распределительных щитов: оформляет вывод кабелей от щита вдоль стены

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры вашего кабель-канала точно соответствовали 80×60 мм - даже +-1 мм может вызвать зазор
• Если кабели слишком толстые, перед установкой угла удалите часть проводов из канала, чтобы они свободно вошли в угол
• Не затягивайте крепеж слишком сильно - пластик может деформироваться
• При необходимости можно окрасить угол специальным пластиковым аэрозолем - но только после удаления защитной плёнки
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повлиять на адгезию поверхностей
