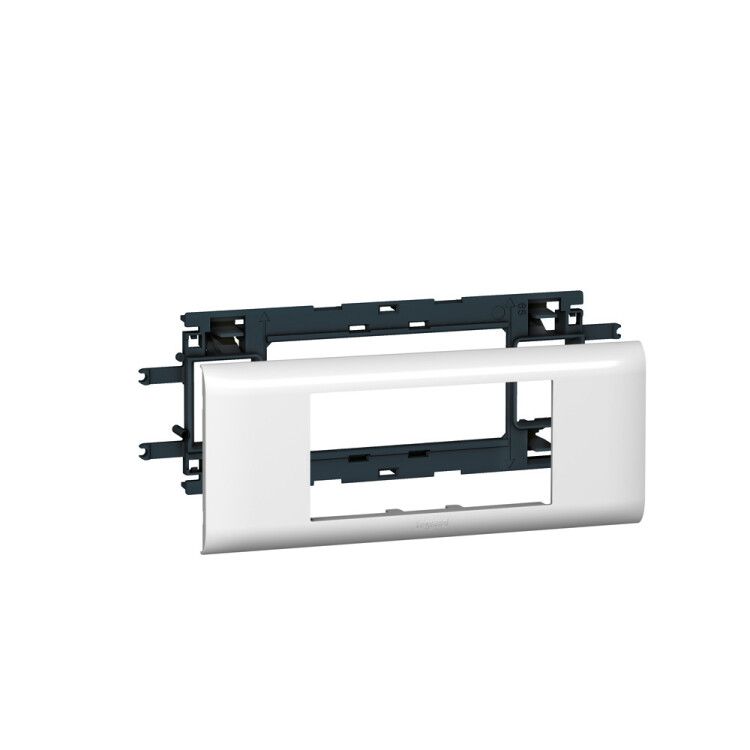

Суппорт 4мод. Mosaic для кабель-канала DLP с крышкой 65мм ИЭК Leg 010954 Legrand

Суппорт на 4 модуля для кабель-канала DLP с крышкой 65 мм - это встроенный крепёжный элемент, позволяющий установить четыре электроустановочные модуля (розетки, выключатели, сетевые устройства) внутрь кабель-канала DLP. Подходит для монтажа в жилых, офисных и промышленных помещениях. Бренд Legrand и IEK предлагают этот продукт под артикулом 010954 / 10954.

Назначение и область применения

Суппорт на 4 модуля для кабель-канала DLP с крышкой 65 мм предназначен для фиксации внутри кабель-каналов серии DLP четырёх стандартных модулей размером 45×45 мм. Это могут быть: две двойные розетки, четыре одиночные розетки, два выключателя и одна розетка, либо любые другие комбинации устройств, соответствующих формату 45×45 мм. Применяется там, где требуется скрытый монтаж проводки - например, в новых зданиях, ремонте помещений, на производствах с открытой прокладкой кабелей.

Технические характеристики

• Тип изделия: рамка для встраивания
• Количество модулей: 4
• Ширина совмещаемой крышки кабель-канала: 65 мм
• Высота монтажа: 9,9 мм
• Материал: поливинилхлорид (ПВХ) без галогенов
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Ударопрочность: IK07 - устойчив к удару энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Цвет: белый
• Расположение при монтаже: горизонтально
• Покрытие поверхности: необработанное - матовая поверхность без покраски или лакировки
• Способ монтажа: скрытый, встраиваемый
• Диаметр сверлимого отверстия: 0 мм - не требует сверления

Совместимость и монтаж

Суппорт совместим с кабель-каналами DLP следующих размеров основания: 35×80 мм, 50×80 мм, 50×105 мм, 50×150 мм, 65×150 мм. Крепится путём защёлкивания на боковой стенке канала - никаких болтов, саморезов или сверления не требуется. После установки суппорта на него надевается декоративная белая рамка из комплекта, которая закрывает кромки и создаёт единый вид с крышкой кабель-канала. Монтаж выполняется после прокладки кабелей и перед установкой самих модулей (розеток/выключателей).

Безопасность и стандарты

Изделие выполнено из ПВХ без галогенов - при возгорании не выделяет токсичных паров хлора и других опасных веществ. Соответствует требованиям безопасности для внутренних установок в условиях сухих и нормальных температурных режимов. Уровень ударопрочности IK07 позволяет использовать его в местах с возможным случайным воздействием механических нагрузок - например, в цехах, школах, больницах.

Преимущества

• Не требует сверления - экономит время и исключает повреждение кабель-канала
• Фиксируется одним движением - удобство для монтажника даже в труднодоступных местах
• Поддерживает одинаковый внешний вид всех установленных модулей благодаря единому дизайну рамки
• Экологически безопасный материал - можно применять в детских учреждениях, медицинских объектах
• Совместим с несколькими типоразмерами кабель-каналов - универсальность снижает необходимость запаса различных моделей

Ограничения применения

• Не влажных средах - IP40 не защищает от попадания воды; нельзя использовать в банях, на улице, в сырых подвалах
• Не рассчитан на вертикальную установку - ориентация строго горизонтальная
• Не подходит для модулей большего размера - только стандарт 45×45 мм
• Запрещён монтаж в металлических кабель-каналах - работает только с пластиковыми DLP
• Не допускается использование с другими сериями, кроме DLP - несовместим с Mosaic, Unica и аналогами

Примеры использования

• Офис: установка двух двойных розеток вдоль рабочей стены через кабель-канал DLP
• Жилое помещение: замена старой проводки - монтаж трёх информационных розеток + один выключатель света
• Производственный участок: быстрый доступ к питанию для переносных инструментов через кабель-канал вдоль потолка
• Образовательное учреждение: организация точек зарядки планшетов в классе с сохранением эстетики интерьера

Практические советы

• Перед монтажом проверьте, что ширина крышки вашего кабель-канала точно равна 65 мм - расхождение более чем +-1 мм затруднит защёлкивание
• Убедитесь, что глубина канала достаточна для свободного прохода проводов между модулями - особенно при использовании нескольких мощных устройств
• Не используйте суппорт в качестве опоры для тяжёлых устройств - он служит только для фиксации стандартных модулей
• При необходимости замены одного из модулей - достаточно открыть крышку кабель-канала, не демонтировать весь суппорт
• Артикулы 010954 и 10954 - это одно и то же изделие, различаются лишь формат номера у Legrand и IEK. Выбирайте по наличию в вашем регионе
