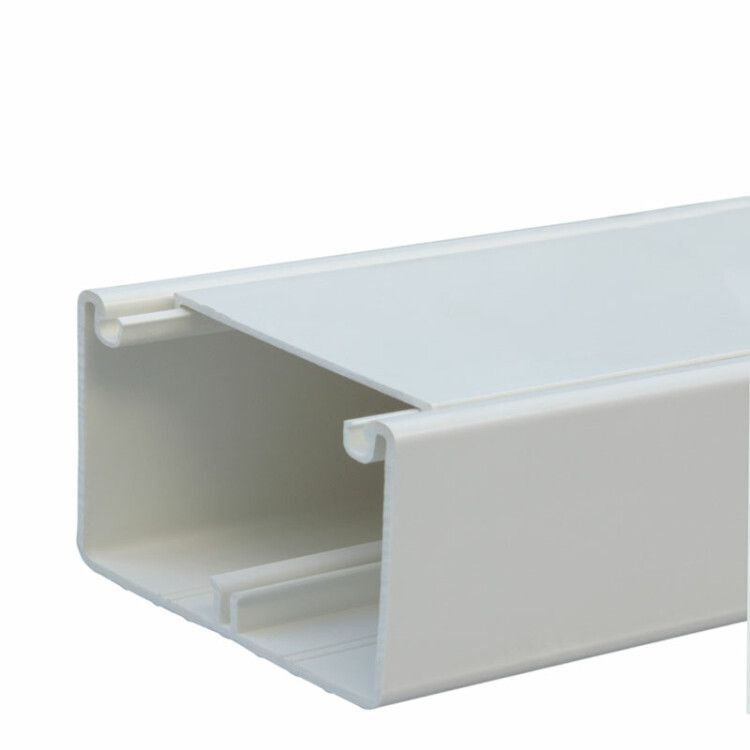

Кабель-канал 80*50 крышка 65 мм DLP белый | 010419 Legrand

Кабель-канал настенный (парапетный) 80х50 с гибкой крышкой 65 мм белый от Legrand и IEK (артикулы 010419 и 10419) предназначен для открытой прокладки кабелей и проводов в помещениях. Его прямоугольная форма, перфорированная задняя стенка и гибкая крышка обеспечивают удобство монтажа и доступа к проводам.

Назначение и область применения

Этот кабель-канал используется для защиты и организации прокладки силовых, слаботочных и телекоммуникационных кабелей. Подходит для монтажа в жилых, офисных и промышленных зданиях. Также позволяет разместить внутри электроустановочные изделия стандарта 45×45 мм - например, выключатели, розетки или распределительные коробки. Применяется там, где требуется эстетичный и защищённый способ укладки проводки без штробления стен.

Технические характеристики

• Габариты корпуса: 80 × 50 мм
• Ширина крышки: 65 мм - обеспечивает плотное перекрывание и надёжное фиксирование
• Полезное сечение: 3340 мм2 - позволяет разместить значительное количество кабелей
• Материал: ПВХ - устойчив к влаге, химическим воздействиям и не поддерживает горение
• Цвет: белый - сочетается с большинством интерьеров
• Длина профиля: 2 метра
• Задняя стенка: перфорированная - упрощает крепление саморезами
• Крышка: одна, гибкая, перекрывающегося типа - легко открывается и закрывается без инструментов
• Наличие монтажной перфорации: да - позволяет крепить канал к стене через каждые 30–50 см
• Количество перегородок: одна (встроенная) - можно использовать для разделения кабелей; дополнительно возможна установка съёмной перегородки (артикул 010582)
• Защитная плёнка: есть - предохраняет поверхность от царапин до монтажа

Совместимость и монтаж

Кабель-канал настенный (парапетный) 80х50 с гибкой крышкой 65 мм белый совместим со всеми элементами серии DLP от Legrand и IEK. Монтаж выполняется на ровные поверхности: бетон, кирпич, ГКЛ, дерево. Для крепления используются саморезы или дюбеля - они проходят через перфорацию на задней стенке. Крышка фиксируется за счёт перекрывающейся системы: её просто накладывают сверху и слегка надавливают до щелчка. Установка дополнительной перегородки (артикул 010582) требует лишь вставки в пазы внутри канала - без инструментов.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям безопасности для внутренних электромонтажных работ. Не содержит галогенов, что снижает токсичность при нагреве. Соответствует нормам для электротехнических систем в помещениях с нормальной влажностью. Не предназначено для наружного использования или мест с постоянным контактом с водой.

Преимущества

• Гибкая крышка - легко открывается даже при заполнении канала кабелями, не требует демонтажа всего участка
• Высокое полезное сечение - позволяет уложить много проводов без перегрузки
• Перфорация на задней стенке - ускоряет крепление и исключает необходимость сверления в сплошном материале
• Встроенная перегородка - помогает организовать раздельную прокладку силовых и слаботочных линий
• Удобная длина 2 м - минимизирует стыки при прямолинейной прокладке
• Белый цвет - маскирует канал в интерьере, не требует покраски

Ограничения применения

• Не рекомендуется для использования во влажных средах (ваннные комнаты, улица, подвалы с высокой влажностью)
• Не подходит для прокладки кабелей с температурой выше +40C длительно - материал ПВХ теряет прочность при перегреве
• Не рассчитан на механические нагрузки - нельзя наступать, вешать тяжёлые предметы на крышку
• Не совместим с кабелями крупнее 16 мм в диаметре - при превышении сечения возрастает риск повреждения изоляции при закрытии крышки

Примеры использования

• Прокладка групповой сети освещения и розеток в квартире
• Монтаж LAN-кабелей и телефонных линий в офисе
• Установка кабель-канала рядом с распределительными коробками и выключателями 45×45 мм
• Обустройство проводки в старых домах, где невозможно делать штробы
• Формирование трассы для кабелей между этажами в многоквартирных зданиях

Практические советы

• Перед монтажом удалите защитную плёнку - она может оставить следы, если останется слишком долго
• При использовании двух кабелей с разным назначением (например, питание и Ethernet) используйте встроенную перегородку - так снижаются помехи
• Если нужна более точная организация - установите дополнительную съёмную перегородку (артикул 010582)
• При креплении к бетону используйте дюбель-гвозди 4×30 мм - шаг 40–50 см достаточен
• Не затягивайте саморезы слишком сильно - это может деформировать ПВХ-профиль
• Проверьте посадочный диаметр кабелей перед укладкой - максимальное внешнее сечение одного кабеля не должно превышать 16 мм
